Feistel网络结构与DES加密算法的框架简单分析

通常我们耳熟能详的几种加密算法：
对称密钥/私钥密钥：DES、RC6、AES（Rijndael）
非对称秘钥/公钥密钥：RSA
单向散列函数：MD5、SHA

对于对称密钥与非对称秘钥加密算法来说，其区别在于加密密钥与解密秘钥。若加密秘钥与解密秘钥相同或可互相推导/推算则为对称密钥（单钥密钥或私钥密钥），大多数对称密码算法的加密密钥与解密密钥相同；不同且不可互相推导，则为非对称秘钥（双钥密钥或公钥密钥）。由于加密秘钥与解密密钥相同，所以其结构就简单的多。以Feistel结构来说其加密解密流程结构基本相同，而依据Feistel结构作为基本结构的有DES、RC6、MARS等加密算法。

我们知道一个加密结果的好坏不仅取决于其加密密算法的好坏（逻辑严谨性、效率等），还取决于其密钥长度。由于DES的密钥长度有效位为56bit（实际64bit，另外8bit是每个字节的校验位），所以其密钥空间（数量）为N=2^56，对于现今的计算机CPU频率来说，若采用暴力破解的方法来破解一个DES加密密文是不在话下的，并且3DES的产生与AES的产生都对DES有了完全替代的趋势。但是对于研究Feistel网络结构来说，DES仍是最重要的一种加密算法。所以研究Feistel网络结构一个重要的研究问题就是DES的基本加密流程。

1、Feistel网络结构加密解密流程：

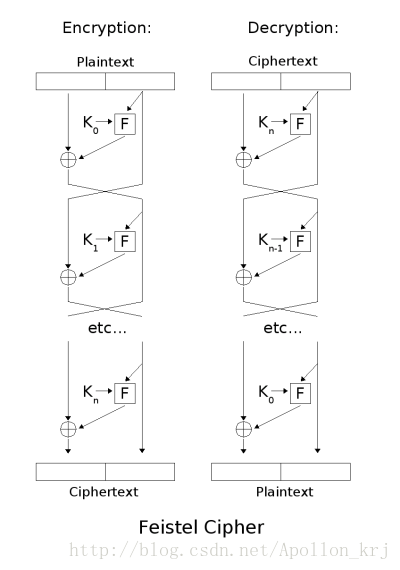

Feistel的基本结构如下所示：

round称为轮，是加密的一个独立的步骤，整个加密就是对同一步骤进行多次循环（DES选择的是16轮循环）。轮数越多加密的效果越好，当然其加密时间也就越长。

其特性参数：

①明文（输入）块大小（Block Size）：64bit~128bit，且是2的倍数；
②密钥长度/大小（Key Size）：56~256
③Number of Rounds：循环次数
④Round Function：轮函数，一定是非线性的，不要求可逆

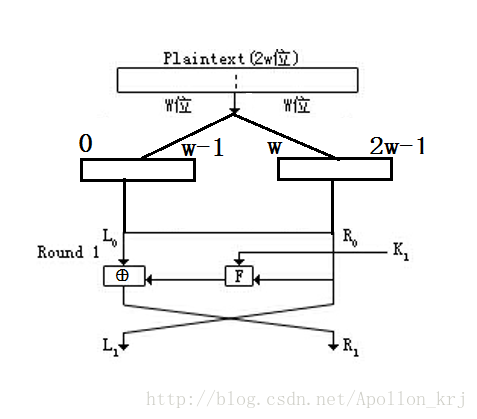

我们拿出单独的一轮（第一轮Round1）来看其一轮的加密流程：

明文（Plaintext）长度为2W位（该结构加密的名文bit数长度必须为偶数，比如DES的明文长度为64bit）。

①先将2w位的明文分为左半部分（前w位L0）和右半部分（后w位R0）。
②将输入的右侧R0，直接输出到输出的左侧为密文的左半部分L1。
③将输入的右侧R0与子密钥K1进行F函数操作（K1和R0作为自变量）得到运算结果，即Output_1 = F（K1,R0）。
④将经过F函数运算的结果Output_1与L0进行异或操作，得到结果作为密文的右半部分R1。
⑤第一轮Round1的密文作为第二轮Round2的明文进行相同步骤的加密操作，循环操作。
注意：最后一轮的结果在基本流程上（基本流程为下图所示）要再交换左右两部分（参照第一幅图）。以保证加密与解密的结构相同。

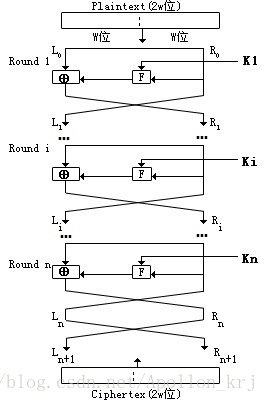

一个基本的加密其轮流程如下所示：

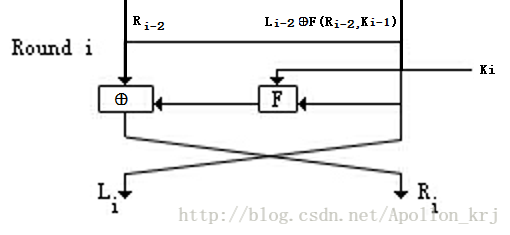

基本轮流程中，第i轮的输入输出分别为：

输入：
Li-1 = Ri-2
Ri-1 = (Li-2)⊕F(Ri-2,Ki-1)
输出：
Li = Ri-1 = (Li-2)⊕F(Ri-2,Ki-1)
Ri =(Li-1) ⊕ F(Ri-1,Ki) = (Ri-2) ⊕ F( [(Li-2)⊕F(Ri-2, Ki-1)], Ki)
很明显这是一个迭代的过程。

两个注意点：
①第一轮的左右两部分输入是由原有2W长度的信息等分而来，其它轮的左右输入是由上一步输出得来。
②最后一轮的输出在输出以后需要进行一次左右交换，已达到加密解密同流程的目的。

Feistel网络结构有一个特点，就是加密与解密流程是完全相同的。也就是加密解密算法相同，不同的只是初始输入值与子密钥的使用顺序（即所谓加密解密对称性）。

密钥使用：
加密时为：K1->K2->K3->…->Ki->…->Kn
解密时为：Kn->…->Ki->…->K3->K2->K1
输入输出：
加密时：输入明文，输出密文
解密时：输入密文，输出明文

2、Feistel网络结构的F函数：

对于Feistel网络结构，其加密核心在与F函数的选定，不同的F函数就是遵循Feistel结构的不同的加密算法（如DES），一个好的F函数对于加密效果至关重要，一般情况下，F函数需要满足以下几点：
①不要求可逆：即不求F函数有反函数
②非线性；
③混乱性；
④扩散性；
⑤雪崩性：即随着轮数增加其加密效果雪崩式增强；
⑥比特独立性：一个bit的加密结果不依赖于其他bit。

3、DES算法中的F函数：

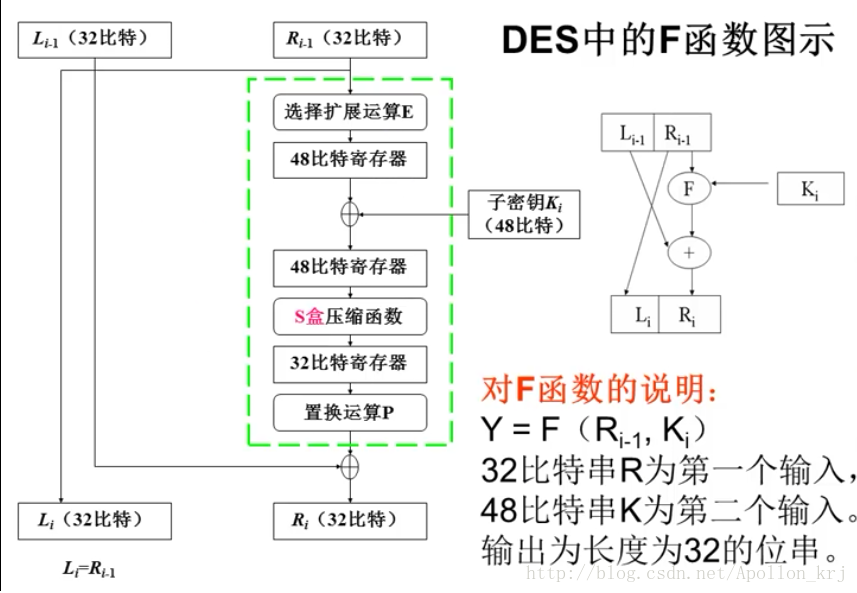

DES加密算法作为Feistel网络结构的一种应用，其F函数结构如下所示（绿色线内即DES的F函数流程）：

F函数的基本操作流程为：

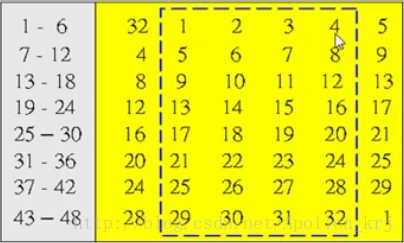

（1）、将64bit的明文右半部分即32bit扩展为48bit：采用的是4个bit一组，分为8组，每一组前后各加1bit（增加的bit数=2*1*8=16bit）。其增加按照下表进行（虚线以外的为增加的bit所在位置，如：第一组前是32，即在第一组前加一个bit为整个右半部分的32bit的第32位的bit值{0,1}）：

用更加清晰地一张图来体现：

比如：原本的名文右半部分32bit为：

0101
1010
1001
1100
1010
0110
1001
1010
经过扩充以后为：
0 0101 1
1 1010 1
0 1001 1
1 1100 1
0 1010 0
0 0110 1
0 1001 1
1 1010 0

（2）、得到的48bit扩充信息，和子密钥Ki进行异或操作，得到48bit的结果；
（3）、将扩充信息和子密钥异或后的结果进行压缩（48bit压缩到32bit），压缩的方式是经过S盒（4*16的矩阵）进行替换，S盒函数是经过严格计算获得的，其S1盒的替换表与流程如下所示：

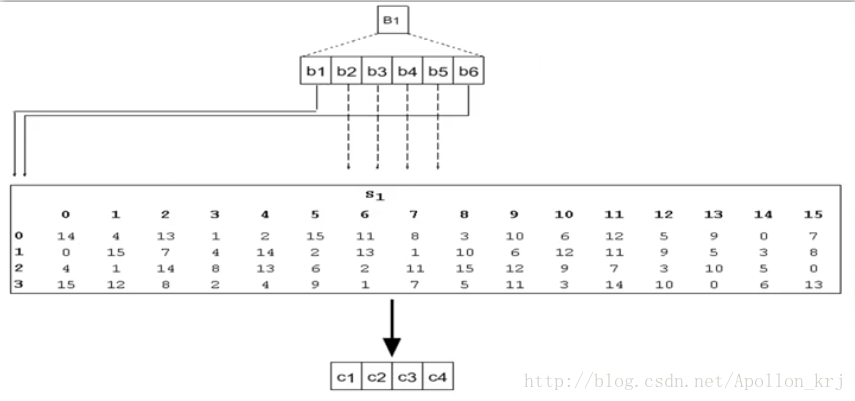

一个组6bit，共8组（6bit*8=48bit），即有8个S盒，每个S盒是固定的但是都是不相同的。拿S1盒来说：B1B2B3B4B5B6，第一个比特和最后一个比特，即B1B6确定表中的行数（B1B6=00、01、10、11分别为0、1、2、3）；每一组的中间四个比特确定列数（B1B2B3B4=0000~1111即0~15列）。
eg：B1B2B3B4B5B6=101011。则B1B6=11（3）确定最后一行，B2B3B4B5=0101（5）确定第5列。3行5列即值为9（1001），所以101011的6bit经过压缩后的4bit为1001。这个替换的过程比较简单，但是其核心S盒的设计是充满了数学与密码学智慧的。美国当初公布DES算法时没有提出为什么选择这样一个表来压缩，只是给出了S盒的内容与使用。但是1976年NSA（NationalSecurityAgency）提出了S盒设计的几条原则，基本内容如下：

S盒的实现就像一个编码器，只不过是6-4线的。而不是8-3线或者16-4线的。更准确来说是一个索引表，原来的6bit作为索引，转换为索引到的4bit。

S盒的设计原则是遵循了F函数的要求来设计的，比如非线性、雪崩性、比特统计独立性等。对于S盒的分析，这里不进行研究，感兴趣的朋友可以百度S盒的设计准则与分析，或参考：DES中S盒设计准则的分析

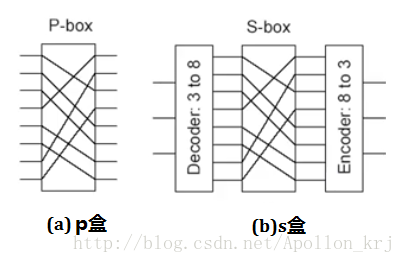

（4）、置换运算P（经过一个P盒进行置换）：指的是将32bit压缩后的信息进行bit置换操作，改换位操作目的是打乱其原有排序规律（F函数的混乱性原则）。P盒与S盒的硬件设计规律如下图所示（P盒是打乱原有01序列,S盒是译码器+P盒+编码器构成的（以8-3线为例））：

而关于DES的F函数中的P盒设计，这里也不做研究，仅仅是了解学习一下DES的F函数的流程而已（DES中不仅F函数中有P盒存在，子密钥的产生过程中也存在P盒，关于子密钥的产生我们在以后的DES算法具体剖析中再来分析）。

经过以上四步，就完成了DES加密中重要的F函数的操作，经过分析我们发现，F函数的基本流程并不复杂，其复杂点（或者说算法精要）是32bit扩充48bit的思想、S盒设计思想、P盒设计。对于这些问题的分析与设计是需要丰富的密码学经验的，并且由严谨的数学、逻辑学推导。或许有人怀疑S盒的设计中存在“后门”，但就目前来看这一猜想是不成立的。

3、设计简单的F函数测试加密解密过程：

由于DES的F函数过于复杂，且明文与密钥长度过长，不便进行测试，所以，我们自行设计一个F函数：
F(Ri-1，Ki)=(Ri-1)⊕(Ki)
明文块长度(Block Size)为8bit，子密钥长度为4bit，要加密的信息是1100 0010。
假设K1=1111，K2=1110共进行两轮加密。

（1）、加密：

明文：1100 0010作为最初输入 —>L0 = 1100,R0 = 0010
Round 1:
K1 = 1111
L1 = R0 = 0010
R1 = L0⊕F(R0,K1)=L0⊕(R0⊕K1)=1100⊕(0010⊕1111)=1100⊕1101=0001
Round 2:
K2 = 1110
L2 = R1= 0001
R2 = L1⊕F(R1,K2)=L1⊕(R1⊕K2)=0010⊕(0001⊕1110)=0010⊕1111=1101
最后一轮L2、R2交换：
加密完成后的密文：1101 0001（与加密前明文相同）

（2）、解密：

密文：1101 0001最初作为输入 —> L0 = 1101,R0=0001
Round 1:
K2 = 1110
L1 = R0 = 0001
R1 = L0⊕F(R0,K2)=L0⊕(R0⊕K2)=1101⊕(0001⊕1110)=1101⊕1111=0010
Round 2:
K1 = 1111
L2 = R1= 0010
R2 = L1⊕F(R1,K1)=L1⊕(R1⊕K1)=0001⊕(0010⊕1111)=0001⊕1101=1100
最后一轮L2、R2交换：
解密完成后的明文：1100 0010

用该简单的例子，验证了加密解密用同一个流程的可行性。这也是Feistel网络结构的一个十分重要的特性，不必为解密单独再实现软件/硬件，而AES（Rijndael）算法的加密解密流程就不同（是相反的），需要单独实现解密软件、硬件。并且我们发现在DES的加密操作中位运算比较多，用硬件实现DES比软件实现似乎效率更高，加密速度更快。
