项目之后小谈中颖芯片——SH79F166A

 最近刚做完一个项目，刚好用到了国产芯片中颖的SH79F166A，由于是第一次用到这款芯片，很多细节不是很清楚，其中也踩过很多坑，在这里拿出来分享给大家，希望对同样用到这款芯片的朋友遇到相似的问题有所帮助，同时也是对这段时间的一个学习总结吧，这也是我写博客的初衷！

      在这里我不过多的讲解做项目的细节，主要谈谈在使用这款芯片我踩到的一些“坑”。

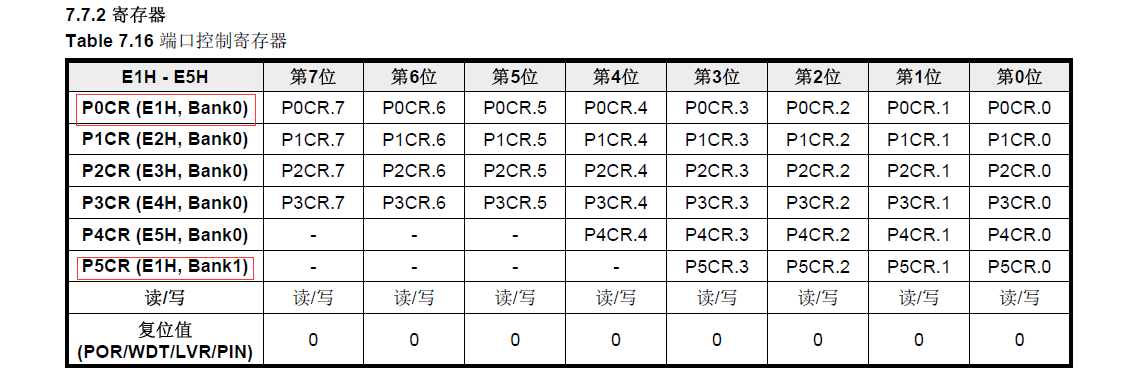

　　首先，看过这款芯片数据手册的朋友，如果仔细一点的话，肯定会发现，寄存器的地址分为两个区，bank0区和bank1区，大部分寄存器存放在bank0区，少部分在bank1区，但是它们存在地址重复的现象，比如你要使用bank1区E1H地址P5，如果此时指针指向的是bank0区，那么你实际使用的是P0，因为它的地址也是E1H；

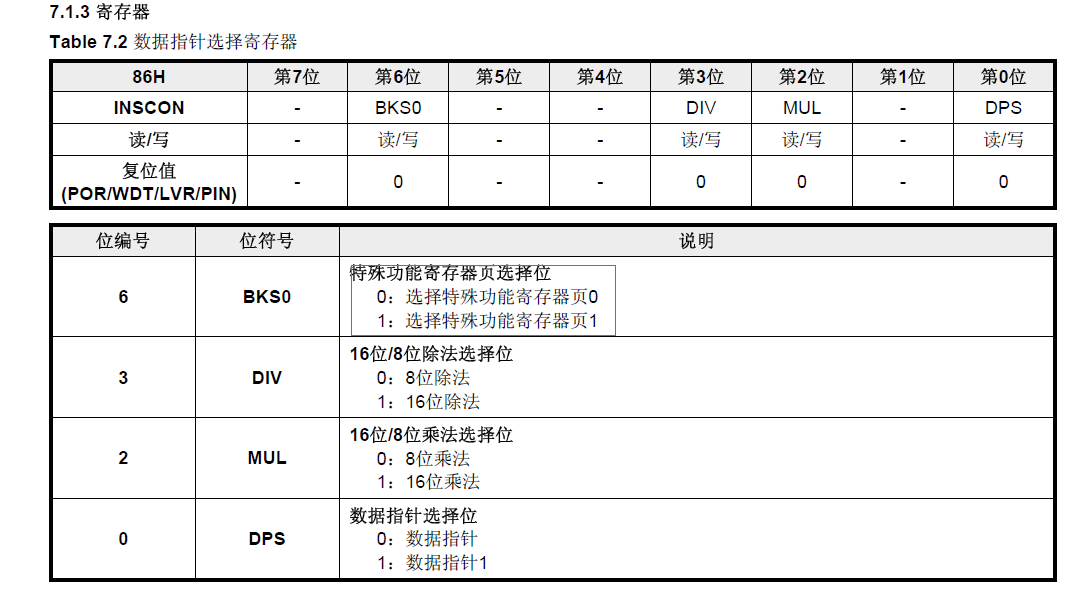

所以我们每次写寄存器的时候都应该先指向相应的bank区，尤其是中断服务函数里面在进入中断之前先保存好bank区值，在退出中断时恢复bank区值，否则会导致错误。当然细心的朋友肯定会发先有些寄存器没有标明在那个区，那么这时bank区对这类寄存器没影响，INSCON寄存器可以用来更改bank区。

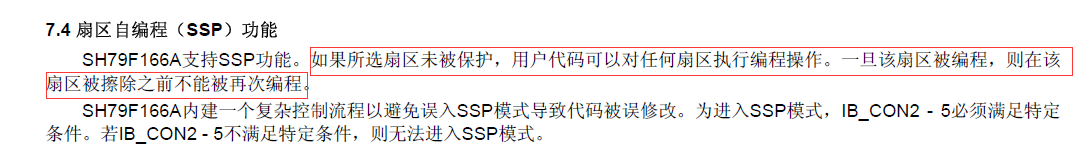

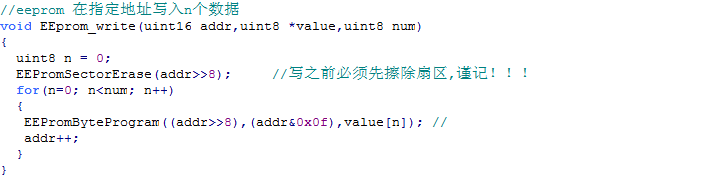

       接下来谈谈该款芯片的类eeprom，之所以叫“类”eeprom，那它肯定不是真正的eeprom，事实也是如此，本芯片带有1k的类eeprom存储空间，分四个区，每个区256个字节，谨记，在操作，写入数据时必须先擦除该区的内容，这也许是它和真正的eeprom最大的区别吧，读数据没有此要求，在写入数据过程中记得关中断，防止被打断，操作流程严格按照手册说明即可；

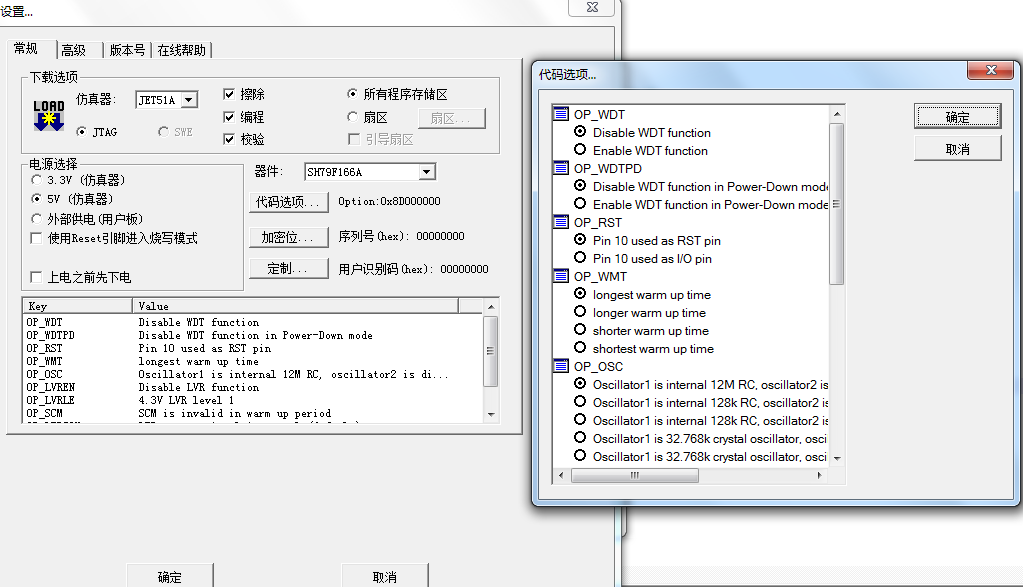

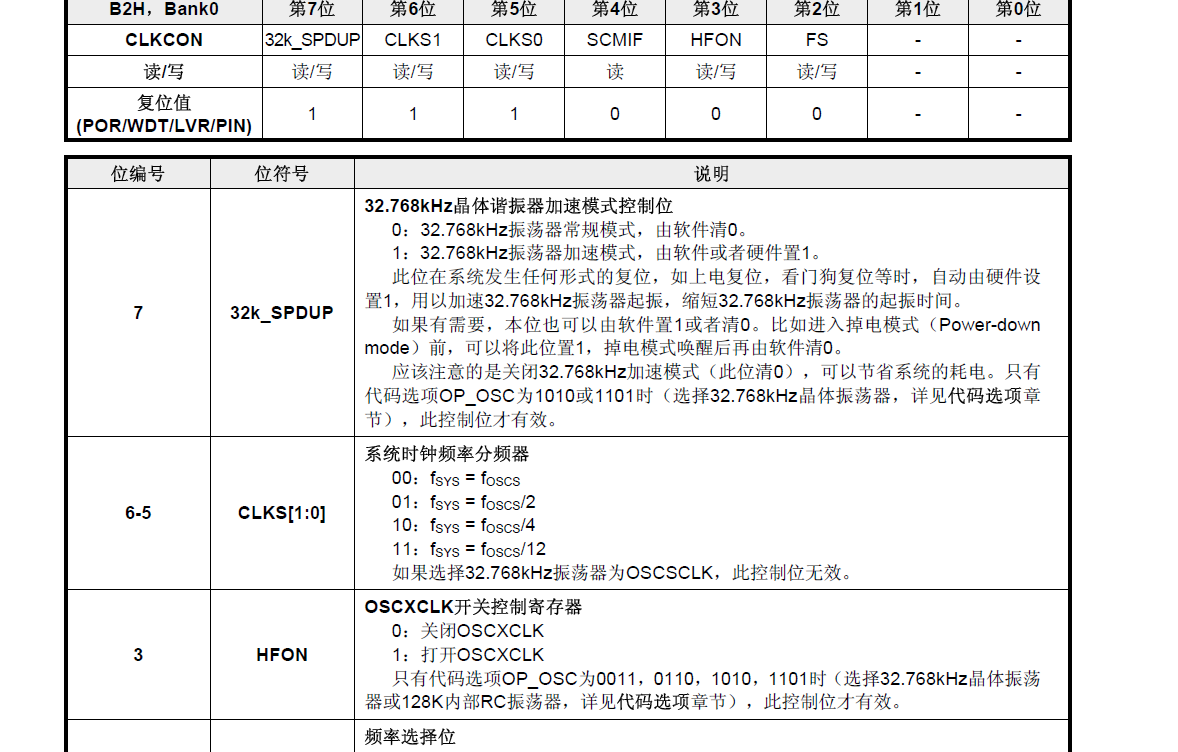

     最后，谈一下系统时钟配置问题，芯片的系统时钟选择通过代码选项来设置，还有一些看门狗功能，低电压复位等等都可以通过代码选项配置，在使用keil编译器时通过编译器选择。至于一些分频的配置可以通过寄存器CLKCON设置。

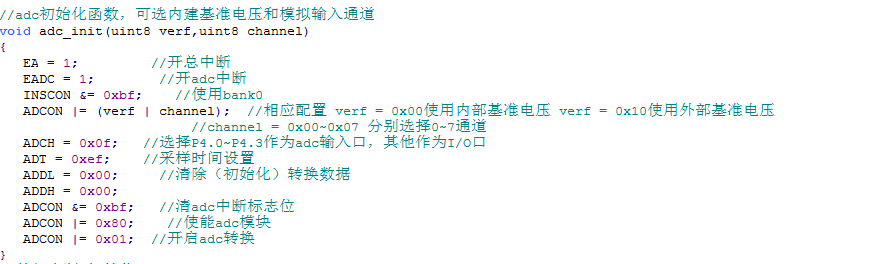

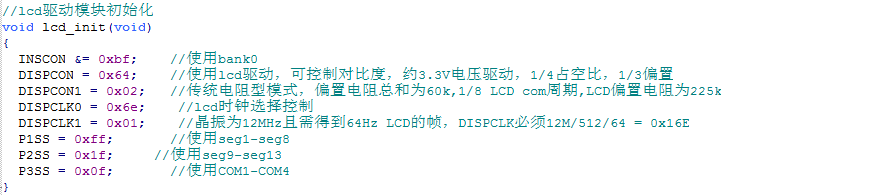

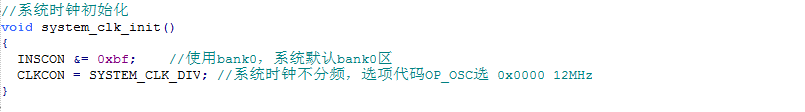

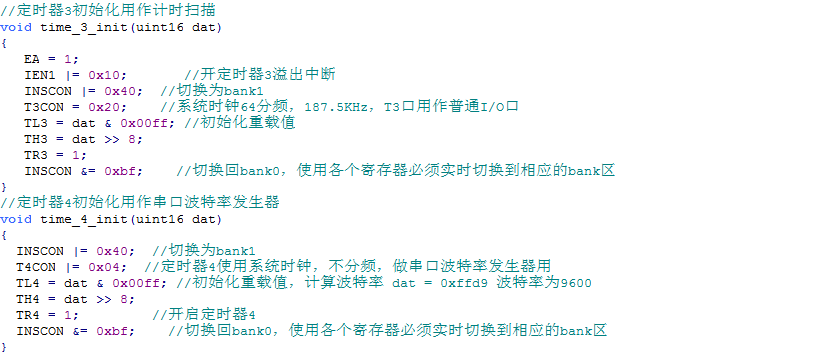

对于之前完全没有接触过中颖芯片的朋友应该会有所帮助，关于这款芯片的例程网上比较少，做完项目后基本该芯片所有的外设我都用到了，一些配置函数都有在这里贴上几段：

希望对大家有所帮助，如有不对之处，也烦请指正，谢谢大家！！！
