原理
上一篇文章，已经说过了，大家可以参考一下，Faster-Rcnn进行目标检测(原理篇)
实验
我使用的代码是python版本的Faster Rcnn，官方也有Matlab版本的,链接如下:
环境配置
按照官方的README进行配置就好,不过在这之前大家还是看下硬件要求吧
For training smaller networks (ZF, VGG_CNN_M_1024) a good GPU (e.g., Titan, K20, K40, …) with at least 3G of memory suffices
For training Fast R-CNN with VGG16, you’ll need a K40 (~11G of memory)
For training the end-to-end version of Faster R-CNN with VGG16, 3G of GPU memory is sufficient (using CUDNN)
我的是环境是Ubuntu 14.04 + Titan X(12GB) + cuda 7.0 + cudnn V3
1 Caffe环境配置
Caffe环境需要python layer的支持,在你的Caffe的Makefile.config中去掉以下的注释
- WITH_PYTHON_LAYER := 1
- USE_CUDNN := 1
2 安装python库依赖
cython,python-opencv和easydict
pip install cython
pip install python-opencv
pip install easydict3 克隆py-faster-rcnn源代码
git clone --recursive https://github.com/rbgirshick/py-faster-rcnn.git4 编译cython模块
cd $FRCN_ROOT/lib
make 5 编译Caffe和pycaffe
cd $FRCN_ROOT/caffe-fast-rcnn
make -j8 && make pycaffe-j8的选项是进行多核编译，可以加速编译过程，推荐使用
数据集
参考VOC2007的数据集格式，主要包括三个部分:
JPEGImages
Annotations
ImageSets/Main
JPEGImages —> 存放你用来训练的原始图像
Annotations —> 存放原始图像中的Object的坐标信息，XML格式
ImageSets/Main —> 指定用来train，trainval，val和test的图片的编号
这部分非常重要，数据集做不好直接导致代码出现异常，无法运行，或者出现奇怪的错误，我也是掉进了很多坑，爬上来之后才写的这篇博客，希望大家不要趟我趟过的浑水！每一个部分我都会细说的！
JPEGImages
这个没什么，直接把你的图片放入就可以了，但是有三点注意:
图片要是JPEG/JPG格式的，PNG之类的需要自己转换下
图片的长宽比(width/height)要在0.462-6.828之间，就是太过
瘦长的图片不要
0.462-6.828是我自己实验得出来的，就我的数据集而言是这个比例，总之长宽比太大或者太小的，你要注意将其剔除，否则可能会出现下面我实验时候出的错:
Traceback (most recent call last):
File “/usr/lib/python2.7/multiprocessing/process.py”, line 258, in _bootstrap
self.run()
File “/usr/lib/python2.7/multiprocessing/process.py”, line 114, in run
self._target(*self._args, **self._kwargs)
File “./tools/train_faster_rcnn_alt_opt.py”, line 130, in train_rpn
max_iters=max_iters)
File “/home/work-station/zx/py-faster-rcnn/tools/../lib/fast_rcnn/train.py”, line 160, in train_net
model_paths = sw.train_model(max_iters)
File “/home/work-station/zx/py-faster-rcnn/tools/../lib/fast_rcnn/train.py”, line 101, in train_model
self.solver.step(1)
File “/home/work-station/zx/py-faster-rcnn/tools/../lib/rpn/anchor_target_layer.py”, line 137, in forward
gt_argmax_overlaps = overlaps.argmax(axis=0)
ValueError: attempt to get argmax of an empty sequence
Google给出的原因是 Because the ratio of images width and heights is too small or large，这个非常重要
Annotations
faster rcnn训练需要图像的bounding box信息作为监督(ground truth),所以你需要将你的所有可能的object使用框标注，并写上坐标，最终是一个XML格式的文件，一个训练图片对应Annotations下的一个同名的XML文件
参考官方VOC的Annotations的格式:
<annotation>
<folder>VOC2007</folder> #数据集文件夹
<filename>000105.jpg</filename> #图片的name
<source> #注释信息，无所谓有无
<database>The VOC2007 Database</database>
<annotation>PASCAL VOC2007</annotation>
<image>flickr</image>
<flickrid>321862192</flickrid>
</source>
<owner> #注释信息，无所谓有无
<flickrid>Eric T. Johnson</flickrid>
<name>?</name>
</owner>
<size> #图片大小
<width>500</width>
<height>333</height>
<depth>3</depth>
</size>
<segmented>0</segmented>
<object> #多少个框就有多少个object标签
<name>boat</name> #bounding box中的object的class name
<pose>Frontal</pose>
<truncated>1</truncated>
<difficult>0</difficult>
<bndbox>
<xmin>22</xmin> #框的坐标
<ymin>1</ymin>
<xmax>320</xmax>
<ymax>314</ymax>
</bndbox>
</object>
<object>
<name>person</name>
<pose>Frontal</pose>
<truncated>1</truncated>
<difficult>0</difficult>
<bndbox>
<xmin>202</xmin>
<ymin>71</ymin>
<xmax>295</xmax>
<ymax>215</ymax>
</bndbox>
</object>
<object>
<name>person</name>
<pose>Frontal</pose>
<truncated>1</truncated>
<difficult>0</difficult>
<bndbox>
<xmin>170</xmin>
<ymin>107</ymin>
<xmax>239</xmax>
<ymax>206</ymax>
</bndbox>
</object>
</annotation>这里有一个非常好用的工具VOC框图工具，可以自动帮你生成需要的XML格式，实际中发现格式基本无误，只有小的地方需要改动下，大家对比下就知道怎么改了，我是在linux下借助sed修改的，这个不难
Imagesets/Main
因为VOC的数据集可以做很多的CV任务，比如Object detection, Semantic segementation, Edge detection等，所以Imageset下有几个子文件夹(Layout, Main, Segementation)，我们只要修改下Main下的文件就可以了(train.txt, trainval.txt, val.txt, test.txt)，里面写上你想要进行任务的图片的编号
将上述你的数据集放在py-faster-rcnn/data/VOCdevkit2007/VOC2007下面，替换原始VOC2007的JPEGIMages,Imagesets,Annotations
原始VOC2007下载地址: VOC20007数据集
代码修改
工程目录介绍
caffe-fast-rcnn —> caffe框架
data —> 存放数据，以及读取文件的cache
experiments —>存放配置文件以及运行的log文件,配置文件
lib —> python接口
models —> 三种模型, ZF(S)/VGG1024(M)/VGG16(L)
output —> 输出的model存放的位置，不训练此文件夹没有
tools —> 训练和测试的python文件
修改源文件
faster rcnn有两种各种训练方式:
Alternative training(alt-opt)
Approximate joint training(end-to-end)
推荐使用第二种，因为第二种使用的显存更小，而且训练会更快，同时准确率差不多，两种方式需要修改的代码是不一样的，同时faster rcnn提供了三种训练模型，小型的ZFmodel，中型的VGG_CNN_M_1024和大型的VGG16,论文中说VGG16效果比其他两个好，但是同时占用更大的GPU显存(~11GB)
我使用的是VGG model + alternative training，需要检测的类别只有一类，加上背景所以总共是两类(background + captcha)
1 py-faster-rcnn/models/pascal_voc/VGG16/faster_rcnn_alt_opt/stage1_fast_rcnn_train.pt
layer {
name: 'data'
type: 'Python'
top: 'data'
top: 'rois'
top: 'labels'
top: 'bbox_targets'
top: 'bbox_inside_weights'
top: 'bbox_outside_weights'
python_param {
module: 'roi_data_layer.layer'
layer: 'RoIDataLayer'
param_str: "'num_classes': 2" #按训练集类别改，该值为类别数+1
}
} layer {
name: "cls_score"
type: "InnerProduct"
bottom: "fc7"
top: "cls_score"
param {
lr_mult: 1.0
}
param {
lr_mult: 2.0
}
inner_product_param {
num_output: 2 #按训练集类别改，该值为类别数+1
weight_filler {
type: "gaussian"
std: 0.01
}
bias_filler {
type: "constant"
value: 0
}
}
} layer {
name: "bbox_pred"
type: "InnerProduct"
bottom: "fc7"
top: "bbox_pred"
param {
lr_mult: 1.0
}
param {
lr_mult: 2.0
}
inner_product_param {
num_output: 8 #按训练集类别改，该值为（类别数+1）*4，四个顶点坐标
weight_filler {
type: "gaussian"
std: 0.001
}
bias_filler {
type: "constant"
value: 0
}
}
}
2 py-faster-rcnn/models/pascal_voc/VGG16/faster_rcnn_alt_opt/stage1_rpn_train.pt
layer {
name: 'input-data'
type: 'Python'
top: 'data'
top: 'im_info'
top: 'gt_boxes'
python_param {
module: 'roi_data_layer.layer'
layer: 'RoIDataLayer'
param_str: "'num_classes': 2" #按训练集类别改，该值为类别数+1
}
}
3 py-faster-rcnn/models/pascal_voc/VGG16/faster_rcnn_alt_opt/stage2_fast_rcnn_train.pt
layer {
name: 'data'
type: 'Python'
top: 'data'
top: 'rois'
top: 'labels'
top: 'bbox_targets'
top: 'bbox_inside_weights'
top: 'bbox_outside_weights'
python_param {
module: 'roi_data_layer.layer'
layer: 'RoIDataLayer'
param_str: "'num_classes': 2" #按训练集类别改，该值为类别数+1
}
} layer {
name: "cls_score"
type: "InnerProduct"
bottom: "fc7"
top: "cls_score"
param {
lr_mult: 1.0
}
param {
lr_mult: 2.0
}
inner_product_param {
num_output: 2 #按训练集类别改，该值为类别数+1
weight_filler {
type: "gaussian"
std: 0.01
}
bias_filler {
type: "constant"
value: 0
}
}
} layer {
name: "bbox_pred"
type: "InnerProduct"
bottom: "fc7"
top: "bbox_pred"
param {
lr_mult: 1.0
}
param {
lr_mult: 2.0
}
inner_product_param {
num_output: 8 #按训练集类别改，该值为（类别数+1）*4,四个顶点坐标
weight_filler {
type: "gaussian"
std: 0.001
}
bias_filler {
type: "constant"
value: 0
}
}
} 4 py-faster-rcnn/models/pascal_voc/VGG16/faster_rcnn_alt_opt/stage2_rpn_train.pt
layer {
name: 'input-data'
type: 'Python'
top: 'data'
top: 'im_info'
top: 'gt_boxes'
python_param {
module: 'roi_data_layer.layer'
layer: 'RoIDataLayer'
param_str: "'num_classes': 2" #按训练集类别改，该值为类别数+1
}
} 5 py-faster-rcnn/models/pascal_voc/VGG16/faster_rcnn_alt_opt/faster_rcnn_test.pt
layer {
name: "cls_score"
type: "InnerProduct"
bottom: "fc7"
top: "cls_score"
inner_product_param {
num_output: 2 #按训练集类别改，该值为类别数+1
}
} 6 py-faster-rcnn/lib/datasets/pascal_voc.py
class pascal_voc(imdb):
def __init__(self, image_set, year, devkit_path=None):
imdb.__init__(self, 'voc_' + year + '_' + image_set)
self._year = year
self._image_set = image_set
self._devkit_path = self._get_default_path() if devkit_path is None \
else devkit_path
self._data_path = os.path.join(self._devkit_path, 'VOC' + self._year)
self._classes = ('__background__', # always index 0
captcha' # 有几个类别此处就写几个，我是两个
) line 212
cls = self._class_to_ind[obj.find('name').text.lower().strip()] 如果你的标签含有大写字母，可能会出现KeyError的错误，所以建议全部使用小写字母
7 py-faster-rcnn/lib/datasets/imdb.py
将append_flipped_images函数改为如下形式:
def append_flipped_images(self):
num_images = self.num_images
widths = [PIL.Image.open(self.image_path_at(i)).size[0]
for i in xrange(num_images)]
for i in xrange(num_images):
boxes = self.roidb[i]['boxes'].copy()
oldx1 = boxes[:, 0].copy()
oldx2 = boxes[:, 2].copy()
boxes[:, 0] = widths[i] - oldx2 - 1
print boxes[:, 0]
boxes[:, 2] = widths[i] - oldx1 - 1
print boxes[:, 0]
assert (boxes[:, 2] >= boxes[:, 0]).all()
entry = {'boxes' : boxes,
'gt_overlaps' : self.roidb[i]['gt_overlaps'],
'gt_classes' : self.roidb[i]['gt_classes'],
'flipped' : True}
self.roidb.append(entry)
self._image_index = self._image_index * 2 到此代码修改就搞定了
训练
训练前还需要注意几个地方
1 cache问题
假如你之前训练了官方的VOC2007的数据集或其他的数据集，是会产生cache的问题的，建议在重新训练新的数据之前将其删除
(1) py-faster-rcnn/output
(2) py-faster-rcnn/data/cache
2 训练参数
py-faster-rcnn/models/pascal_voc/VGG16/faster_rcnn_alt_opt/stage_fast_rcnn_solver*.pt
base_lr: 0.001
lr_policy: 'step'
step_size: 30000
display: 20
....迭代次数在文件py-faster-rcnn/tools/train_faster_rcnn_alt_opt.py中进行修改
line 80
max_iters = [80000, 40000, 80000, 40000]分别对应rpn第1阶段，fast rcnn第1阶段，rpn第2阶段，fast rcnn第2阶段的迭代次数，自己修改即可，不过注意这里的值不要小于上面的solver里面的step_size的大小，大家自己修改吧
开始训练:
cd py-faster-rcnn
./experiments/scripts/faster_rcnn_alt_opt.sh 0 VGG16 pascal_voc 指明使用第一块GPU(0),模型是VGG16,训练数据是pascal_voc(voc2007)，没问题的话应该可以迭代训练了
结果
训练完毕，得到我们的训练模型，我们就可以使用它来进行我们的object detection了，具体是:
1 将py-faster-rcnn/output/faster_rcnn_alt_opt/voc_2007_trainval/VGG16_faster_rcnn_final.caffemodel，拷贝到py-faster-rcnn/data/faster_rcnn_models下
2 将你需要进行test的images放在py-faster-rcnn/data/demo下
3 修改py-faster-rcnn/tools/demo.py文件
CLASSES = ('_background_', 'captcha') #参考你自己的类别写
NETS = {'vgg16': ('VGG16',
'VGG16_faster_rcnn_final.caffemodel'), #改成你训练得到的model的name
'zf': ('ZF',
'ZF_faster_rcnn_final.caffemodel')
}

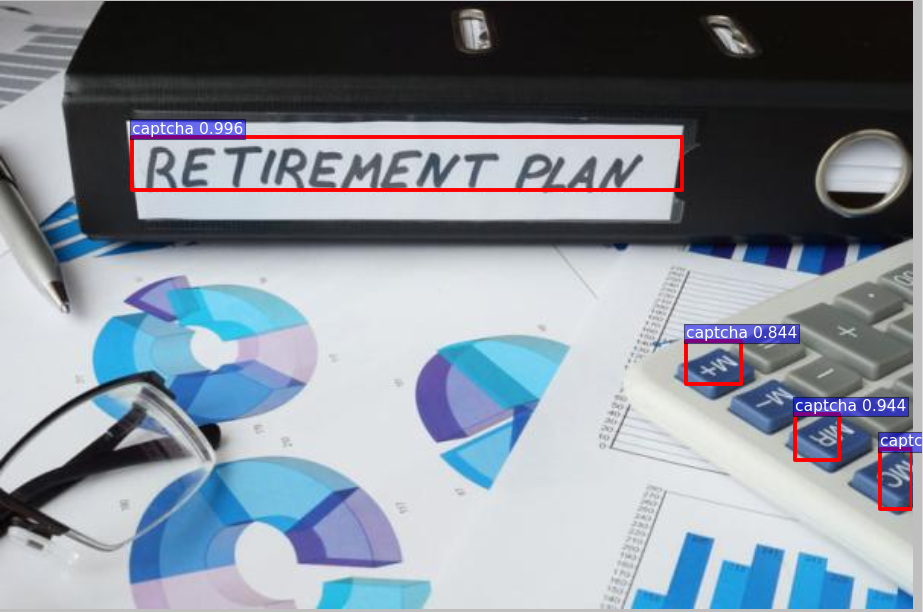

im_names = ['1559.jpg','1564.jpg'] # 改成自己的test image的name上几张我的检测结果吧
