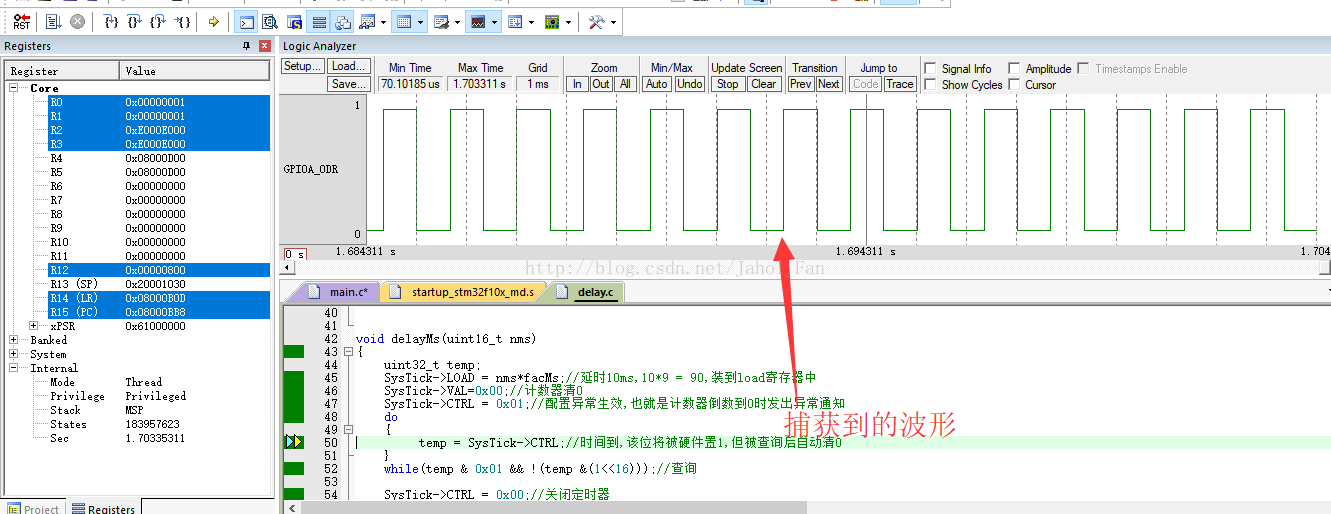

    keil的软件逻辑分析仪（ logic analyzer）使用教程 在keil MDK中软件逻辑分析仪很强的功能，可以分析数字信号，模拟化的信号，CPU的总线(UART、IIC等一切有输出的管脚)，提供调试函数机制。编译器版本：Keil5.14；软件功能：GPIOA11持续产生周期为2ms，占空比为50%的脉冲方波。接下来，我们探讨如果用Keil编译器自带的逻辑分析仪来捕捉GPIOA11的脉冲方波。

  个人看法：如果要分析时序，建议还是用在淘宝单独买一个逻辑分析仪。毕竟Keil自带的裸机分析仪的上位机软件写的确实一般，不太适合用于分析时序以及分析传输过程的数据。

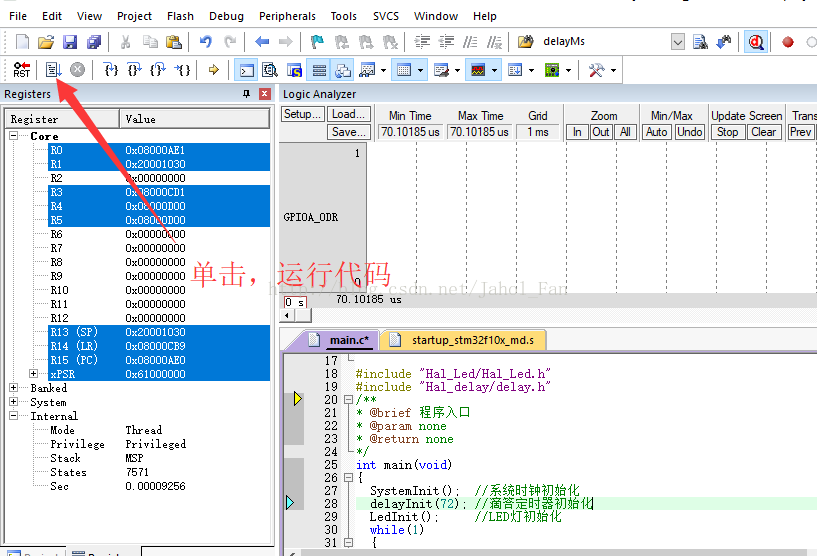

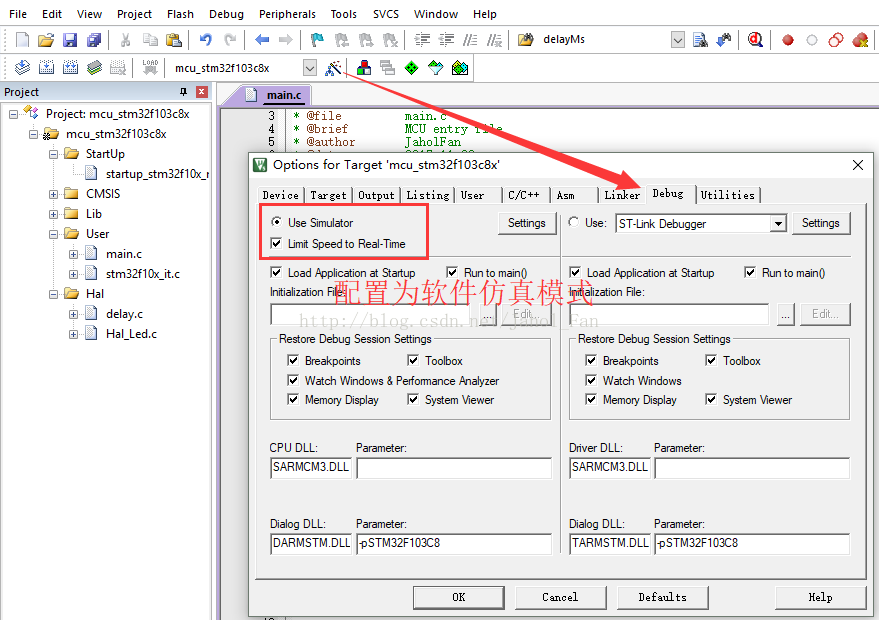

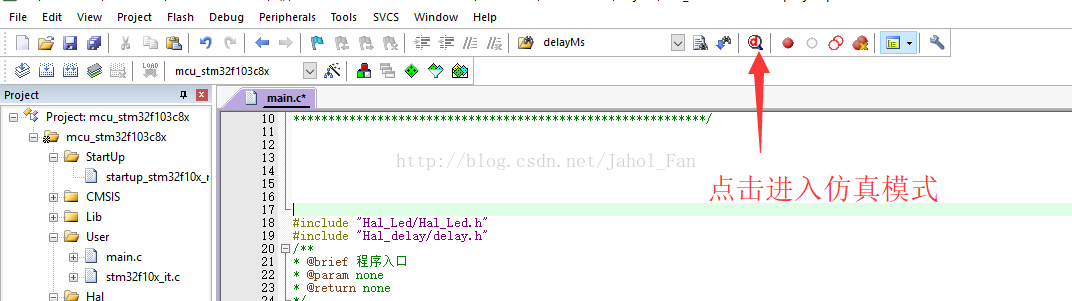

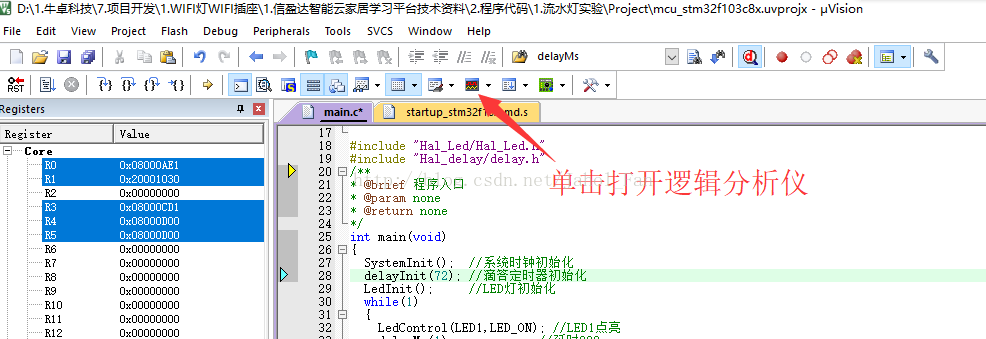

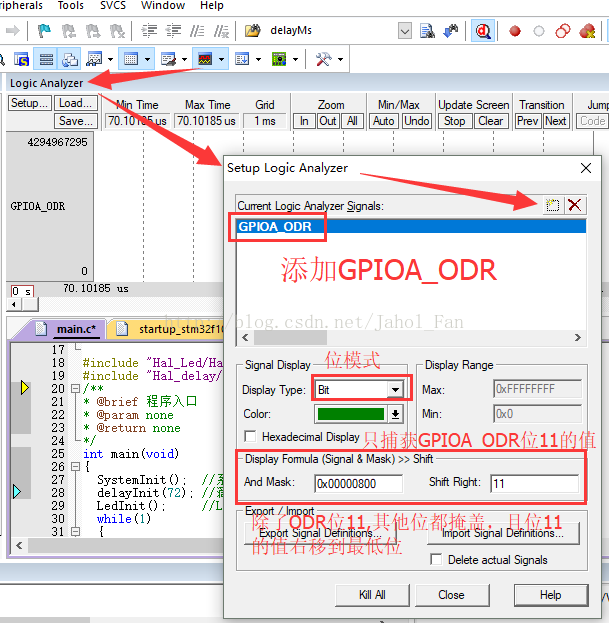

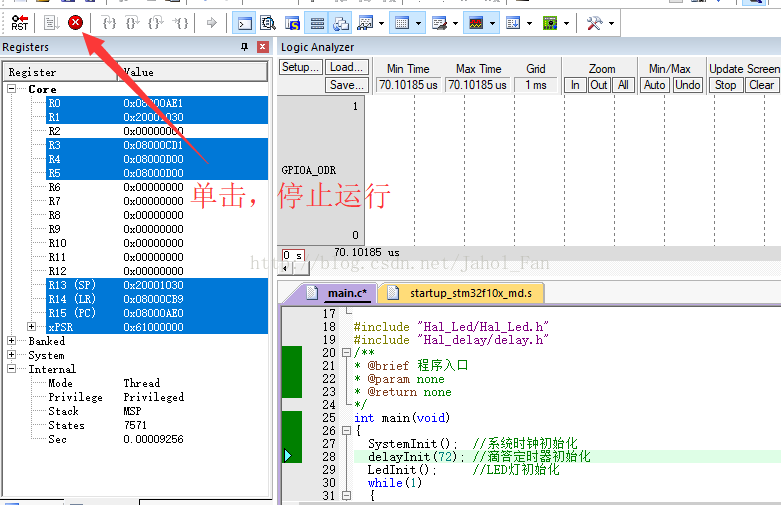

   keil的软件逻辑分析仪操作方法如下：
