在Android,几乎所有的IPC通讯都是通过Binder,可以说Binder在Android中占据着非常重要的地位。IPC通讯一般涉及client和server两部分,在Android上,所有Binder的serivce部分统称为NativeService(跟平时所说的Service组件不一样),一个NativeService可以跟多个client通讯,如果想更详细地了解这方面的内容可以到
老罗的博客睢睢。
在日常开发过程中, 我们经常会使用到的ActivityManager、PackageManager就是一个client的调用,只是本身封装得比较好,让你感觉不到。而Service部分的逻辑,主要集中在system_process和com.android.phone这两个进程里头。
broadcastIntent是ActivityManagerService(AMS)的一个方法,AMS的宿主进程是system_process,毫无疑问我们需要先注入到system_process进程,至于接下来怎么做呢,正是本章的内容。
BinderProxy
原理
所有NativeService都继承到IBinder接口,BinderProxy原理很简单,就是先到找到要代理的NativeService引用,再通过自己编写的ProxyBinder对象代理NativeService,从而达到截获IPC通讯的目的。下面我们以AMS为例,做一个说明:

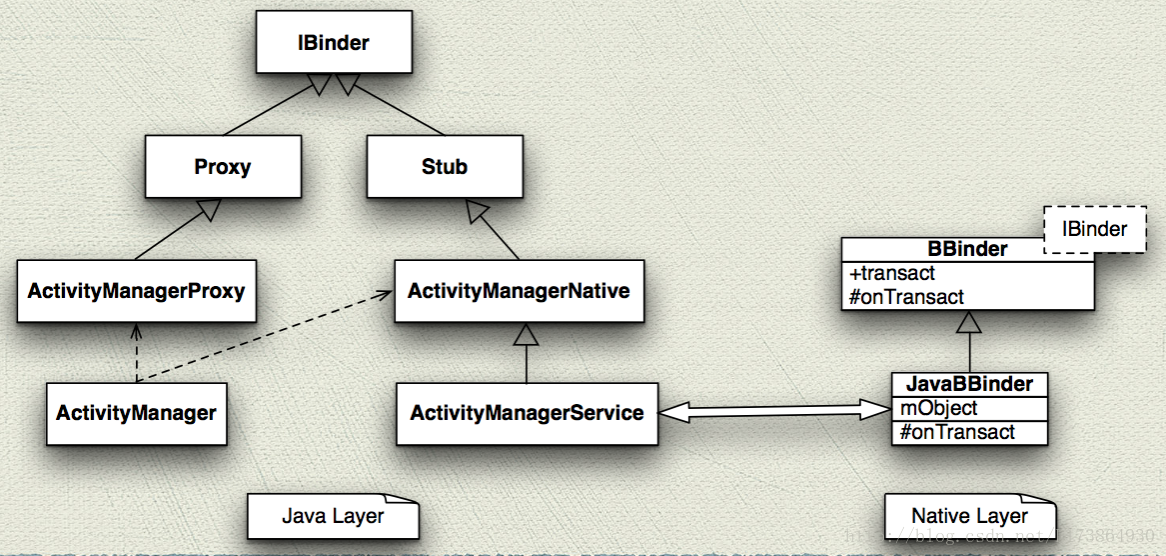

AMS跟binder进行通讯,是通过JNI实现的。AMS继承Binder(IBinder的子类,封装了IPC通讯公共部分的逻辑),Binder里保存着一个类型为int的mObject的字段,这个字段正是其C++对象JavaBBinder对象的地址,这个JavaBBinder才是AMS最终跟内核通讯的对象。代码如下:
public class Binder implements IBinder {
//...
/* mObject is used by native code, do not remove or rename */
private int mObject; //这个对象保存的就是JavaBBinder的指针
private IInterface mOwner;
private String mDescriptor;
//...
}
同样的,在JavaBBinder中,也保存着一个类型jobject的mObject,指向上层Java对象。看看JavaBBinder的代码:
class JavaBBinder : public BBinder
{
//...
jobject object() const
{
return mObject;
}
//...
private:
JavaVM* const mVM;
jobject const mObject; //这个保存的是AMS的引用
};
}
Java和C++就是通过这两个字段相互连结在一起的。
其中JavaBBinder中的mObject是整个IPC关键的一节,所有的client请求,都是先到达JavaBBinder,然后JavaBBinder再通过JNI调用mObject的execTransact的方法,最终把请求发送到AMS。
