SPI(Serial Peripheral Interface)串行外设接口,是一种高速、全双工的通信总线,只占用芯片的四个引脚,分别为数据输入(SDI)、数据输出(SDO)、时钟信号(SCLK)、片选信号(CS),目前越来越多的芯片集成了这种方式。通常情况下,一个SPI主控器能外接多个从设备,然后通过CS片选信号选择从设备,通过SDI、SDO进行数据的传输。
1、硬件连接

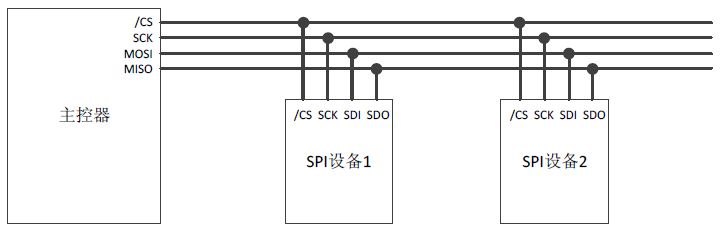

SPI主控制器与从设备的连接示意图如下:
SPI主控器与从设备连接示意图
2、SPI驱动架构分析
SPI驱动框架可以分为SPI核心层、SPI控制器驱动层、SPI设备驱动层。
2.1、SPI核心层

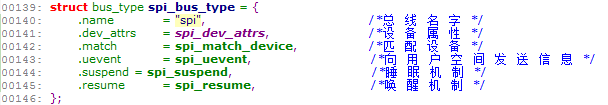

SPI核心层主要负责注册SPI总线和提供通用API接口,与平台无关。核心层代码在源码目录的<drivers/spi/spi.c>,主要定义了总线类型和主控制器设备类,总线类型的代码如下:
上述程序定义了SPI总线类型,通过bus_register()函数,将SPI总线注册进总线,成功注册后在sys/bus下即可找到spi节点。
控制器设备类代码如下:
