(十)ArcGIS API For Javascript之动态图层

1.引言

      在ArcGIS 10.1版本之后,ArcGIS提供了一种新的功能:动态图层。准确的说,动态图层并不是一种新的地图服务,它更像是地图服务(MapServer)的一种扩展。
      动态图层主要特点:

  • 改变地图服务的现有图层
  • 动态图层适用于海量图层的情况
  • 不需要将shp文件发布为服务,服务器可以直接读取shp文件在前端显示

2.调用动态图层

      在前面已经说过动态图层并不是一种新的服务类型,而是地图服务的一种扩展,因此我们不需要发布服务,只需要对地图服务添加动态图层功能即可。启用地图服务的步骤为:

  • 给相应的地图服务启用动态工作空间
  • 选择服务器相应的硬盘地址并赋予其id
  • 将相应位置注册到ArcGIS Server服务器(保证ArcGIS Server可以访问数据)
  • 在Web端进行调用

2.1.启用动态图层

在本次实例中我们用到的地图服务为:http://localhost:6080/arcgis/rest/services/Test/MyService/MapServer,如果不知道该服务怎么发布,请看:发布动态地图服务

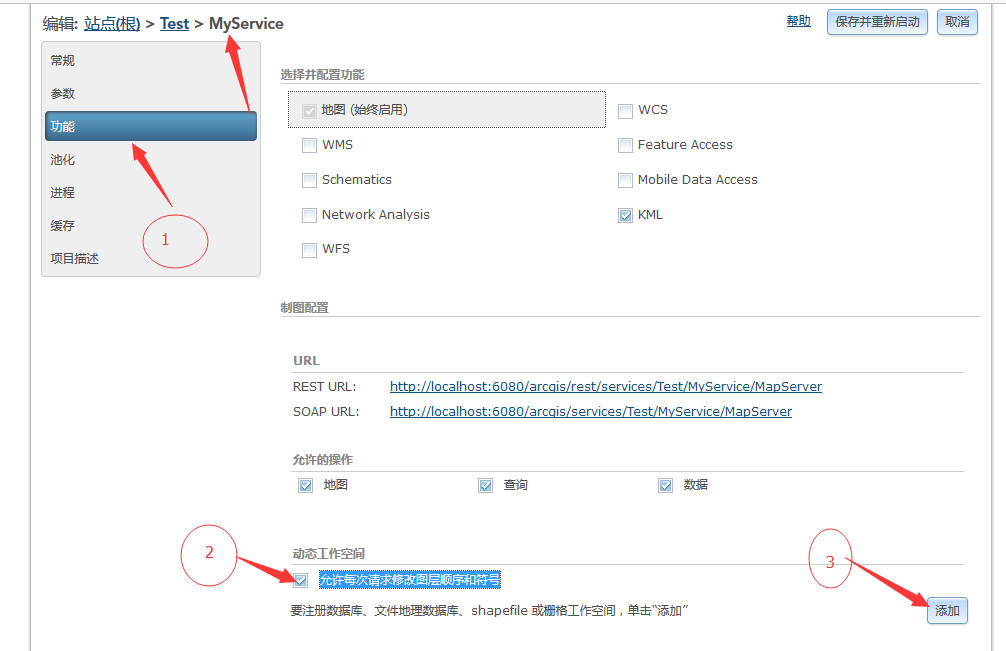

  • 我们打开Manager->登录,找到该服务,点击功能,选择允许每次请求修改图层顺序和符号->添加

这里写图片描述

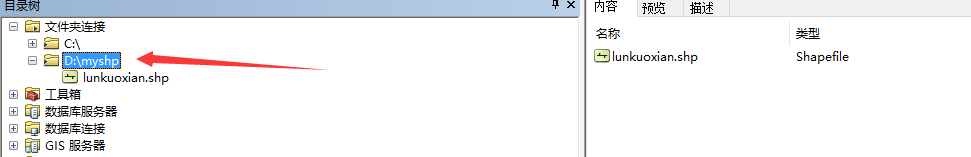

  • 硬盘上的数据

这里写图片描述

注:D:\myshp文件夹下面有一个shp文件:lunkuoxian.shp

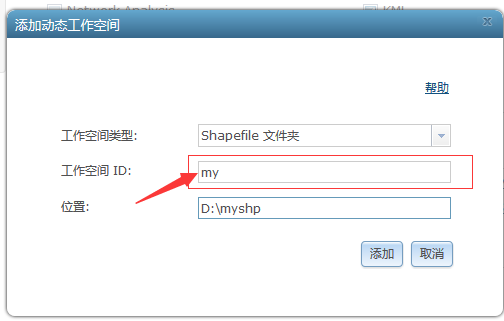

  • 因此我们选择工作空间类型为:shpfile文件夹,工作空间id在此处取名为my,硬盘路径:D:\myshp

这里写图片描述

  • 点击确定,重新启动服务

这里写图片描述

这里写图片描述

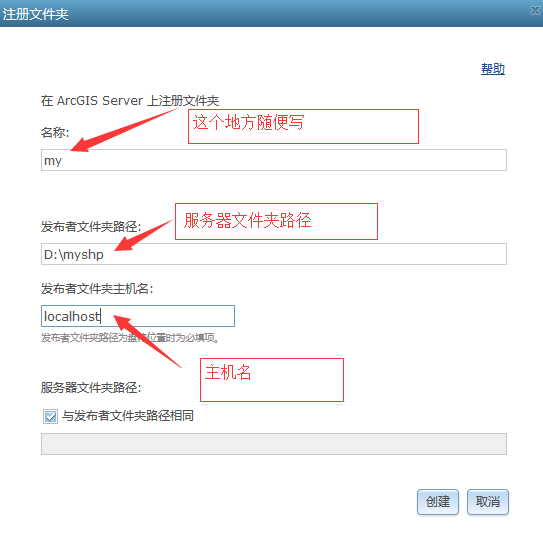

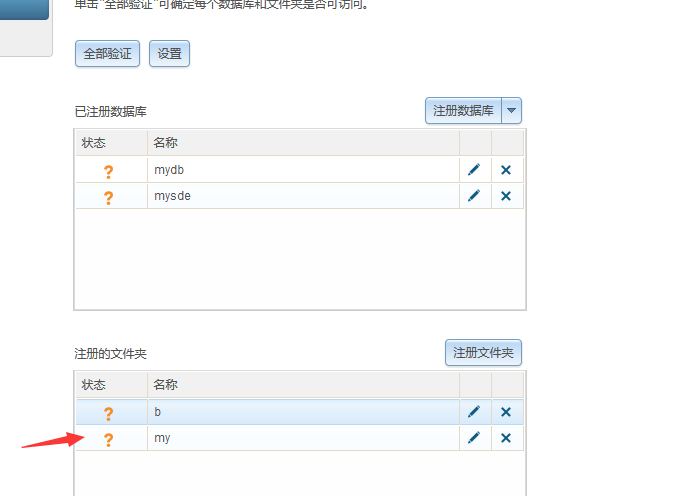

  • 注册文件夹到服务器

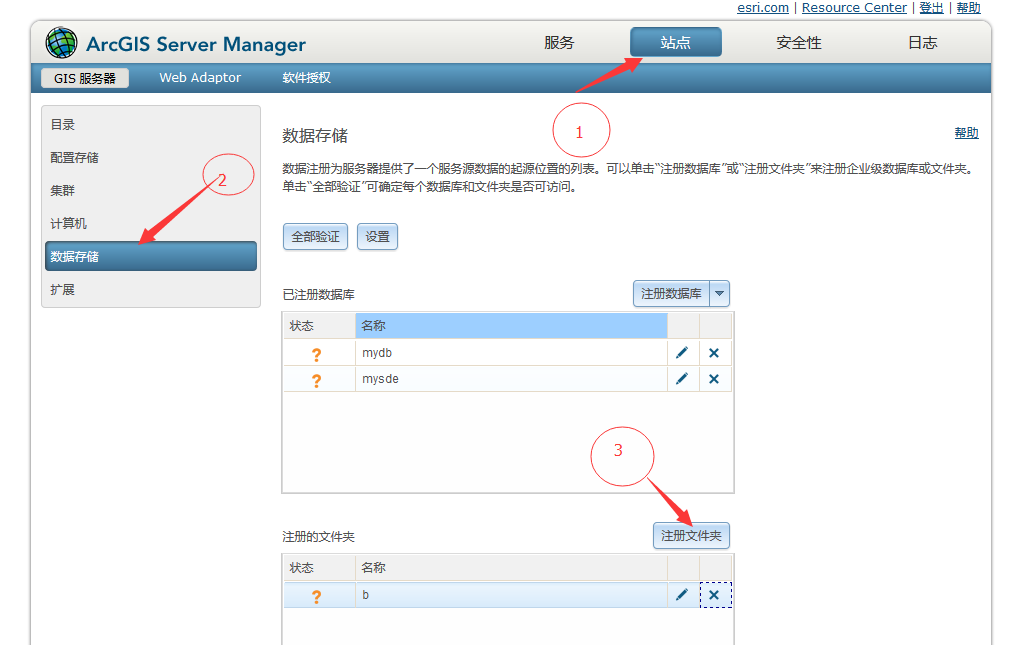

点击站点->数据存储->注册文件夹(因为我们是文件夹,所以是注册文件夹,如果是数据库,那么就要注册数据库)

这里写图片描述

这里写图片描述

这里写图片描述

  • 在Services Directory 查看动态图层是否启用

在浏览器输入:http://localhost:6080/arcgis/rest/services进入Test文件夹,找到我们的地图服务MyService,点进去,在最下发发现:

这里写图片描述

注意动态图层的地址为:http://localhost:6080/arcgis/rest/services/Test/MyService/MapServer/dynamicLayer

2.2.Web端调用

2.2.1 代码实现

  • 首先我们加载地图
require(["esri/map",
			"dojo/dom",
			"dojo/on",
            "esri/layers/ArcGISDynamicMapServiceLayer",
            "esri/layers/FeatureLayer",
            "esri/layers/TableDataSource",
            "esri/layers/LayerDataSource",
            "esri/renderers/SimpleRenderer",
            "esri/symbols/SimpleMarkerSymbol",
            "esri/symbols/SimpleLineSymbol",
            "dojo/domReady!"], function (
                Map,dom,on, ArcGISDynamicMapServiceLayer, FeatureLayer, TableDataSource, LayerDataSource, SimpleRenderer, SimpleMarkerSymbol,SimpleLineSymbol) {
            var map = new Map("mapDiv");
            var layer1 = new ArcGISDynamicMapServiceLayer("http://localhost:6080/arcgis/rest/services//Test/MyService/MapServer");
            map.addLayer(layer1);
 });
  • 添加一个按钮(用于添加动态图层)
<button id="btn">添加动态图层</button>
  • 给按钮添加事件
on(dom.byId("btn"),"click",function(e){
				//定义一个数据源
				var dataSource = new TableDataSource();
				//此处为我们设置的命名空间
				dataSource.workspaceId = "my";
				//命名空间下面的shp
				dataSource.dataSourceName = "lunkuoxian.shp";
				//定义一个图层数据源
				var layerSource = new LayerDataSource();
				//给图层数据源赋值
				layerSource.dataSource = dataSource;
				//定义一个要素图层:注意链接为动态图层的地址
				var layer2 = new FeatureLayer("http://localhost:6080/arcgis/rest/services/Test/MyService/MapServer/dynamicLayer", {
					mode: FeatureLayer.MODE_ONDEMAND,
					outFields: ["*"],
					source: layerSource
				});
				//定义线符号
				var lineSymbol = new SimpleLineSymbol(SimpleLineSymbol.STYLE_DASH, new dojo.Color([255, 0, 0]), 3);
				//定义渲染器
				var renderer = new esri.renderer.SimpleRenderer(lineSymbol);
				//定义渲染器
				layer2.setRenderer(renderer);
				layer2.refresh();
				map.addLayer(layer2);
	})

2.2.2 完整代码

<!DOCTYPE html>
<html>
<head lang="en">
    <meta charset="UTF-8">
    <title></title>
    <link  rel="stylesheet"  type="text/css" href="http://localhost/arcgis_js_api/library/3.17/3.17/dijit/themes/tundra/tundra.css"/>
    <link  rel="stylesheet"  type="text/css" href="http://localhost/arcgis_js_api/library/3.17/3.17/esri/css/esri.css" />
    <script  type="text/Javascript" src="http://localhost/arcgis_js_api/library/3.17/3.17/init.js"></script>
    <script type="text/javascript">
        require(["esri/map",
			"dojo/dom",
			"dojo/on",
            "esri/layers/ArcGISDynamicMapServiceLayer",
            "esri/layers/FeatureLayer",
            "esri/layers/TableDataSource",
            "esri/layers/LayerDataSource",
            "esri/renderers/SimpleRenderer",
            "esri/symbols/SimpleLineSymbol",
            "dojo/domReady!"], function (
                Map,dom,on, ArcGISDynamicMapServiceLayer, FeatureLayer, TableDataSource, LayerDataSource, SimpleRenderer,SimpleLineSymbol) {
            var map = new Map("mapDiv");
            var layer1 = new ArcGISDynamicMapServiceLayer("http://localhost:6080/arcgis/rest/services//Test/MyService/MapServer");
            map.addLayer(layer1);

			on(dom.byId("btn"),"click",function(e){
				//定义一个数据源
				var dataSource = new TableDataSource();
				//此处为我们设置的命名空间
				dataSource.workspaceId = "my";
				//命名空间下面的shp
				dataSource.dataSourceName = "lunkuoxian.shp";
				//定义一个图层数据源
				var layerSource = new LayerDataSource();
				//给图层数据源赋值
				layerSource.dataSource = dataSource;
				//定义一个要素图层:注意链接为动态图层的地址
				var layer2 = new FeatureLayer("http://localhost:6080/arcgis/rest/services/Test/MyService/MapServer/dynamicLayer", {
					mode: FeatureLayer.MODE_ONDEMAND,
					outFields: ["*"],
					source: layerSource
				});
				//定义线符号
				var lineSymbol = new SimpleLineSymbol(SimpleLineSymbol.STYLE_DASH, new dojo.Color([255, 0, 0]), 3);
				//定义渲染器
				var renderer = new esri.renderer.SimpleRenderer(lineSymbol);
				//定义渲染器
				layer2.setRenderer(renderer);
				layer2.refresh();
				map.addLayer(layer2);
			})

        });
    </script>
</head>

<body>
<div id="mapDiv" style="height:600px;"></div>
<button id="btn">添加动态图层</button>
</body>
</html>

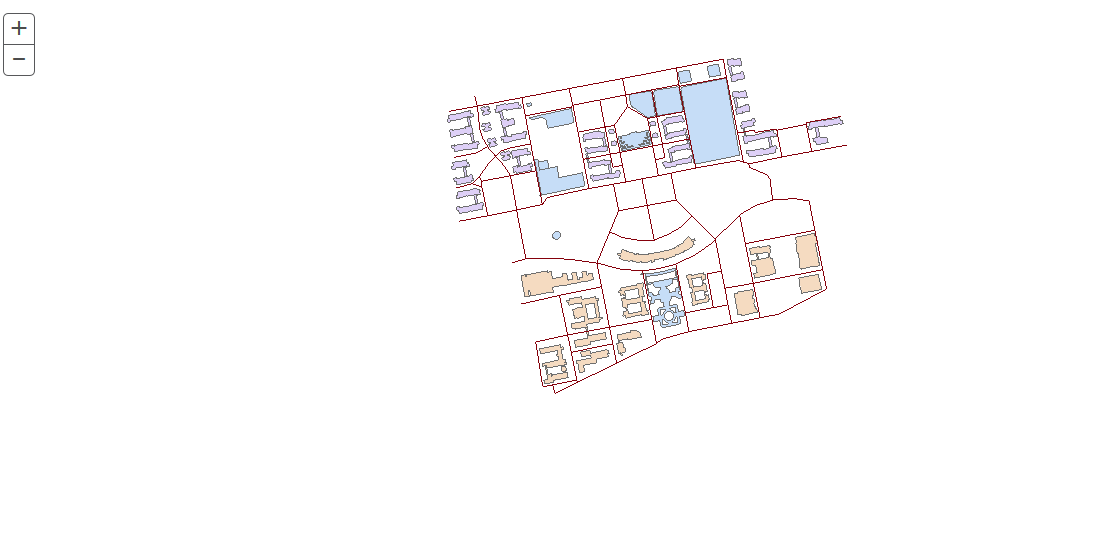

运行结果之前:

这里写图片描述

运行结果之后:

这里写图片描述

3.动态图层的属性查询

     在真实需求中,我们不仅仅是将shp在地图中显示那么简单,我们往往要查询该图层的属性信息,我们在前面代码的基础上添加上属性查询。

3.1方法1(通过click直接获取)

3.1.1代码实现

  • 给要素图层添加点击事件
layer2.on("click", function(evt) {
                    //得到点击的graphics
                    var graphic=evt.graphic;
                    //得到该属性信息
                    var attributes=graphic.attributes;
                    //得到该属性信息转换成字符串
                    var result=jsonUtil.stringify(attributes)
                    //将结果弹出一下
                    alert(result);
                    //获得要素图层的主键名称

})

3.1.2全部代码

<!DOCTYPE html>
<html>
<head lang="en">
    <meta charset="UTF-8">
    <title></title>
    <link  rel="stylesheet"  type="text/css" href="http://localhost/arcgis_js_api/library/3.17/3.17/dijit/themes/tundra/tundra.css"/>
    <link  rel="stylesheet"  type="text/css" href="http://localhost/arcgis_js_api/library/3.17/3.17/esri/css/esri.css" />
    <script  type="text/Javascript" src="http://localhost/arcgis_js_api/library/3.17/3.17/init.js"></script>
    <script type="text/javascript">
        require(["esri/map",
			"dojo/dom",
			"dojo/on",
            "esri/layers/ArcGISDynamicMapServiceLayer",
            "esri/layers/FeatureLayer",
            "esri/layers/TableDataSource",
            "esri/layers/LayerDataSource",
            "esri/renderers/SimpleRenderer",
            "esri/symbols/SimpleLineSymbol","dojo/json",
            "dojo/domReady!"], function (
                Map,dom,on, ArcGISDynamicMapServiceLayer, FeatureLayer, TableDataSource, LayerDataSource, SimpleRenderer,SimpleLineSymbol,jsonUtil) {
            var map = new Map("mapDiv");
            var layer1 = new ArcGISDynamicMapServiceLayer("http://localhost:6080/arcgis/rest/services//Test/MyService/MapServer");
            map.addLayer(layer1);

			on(dom.byId("btn"),"click",function(e){
				//定义一个数据源
				var dataSource = new TableDataSource();
				//此处为我们设置的命名空间
				dataSource.workspaceId = "my";
				//命名空间下面的shp
				dataSource.dataSourceName = "lunkuoxian.shp";
				//定义一个图层数据源
				var layerSource = new LayerDataSource();
				//给图层数据源赋值
				layerSource.dataSource = dataSource;
				//定义一个要素图层:注意链接为动态图层的地址
				var layer2 = new FeatureLayer("http://localhost:6080/arcgis/rest/services/Test/MyService/MapServer/dynamicLayer", {
					mode: FeatureLayer.MODE_ONDEMAND,
					outFields: ["*"],
					source: layerSource
				});
				//定义线符号
				var lineSymbol = new SimpleLineSymbol(SimpleLineSymbol.STYLE_DASH, new dojo.Color([255, 0, 0]), 3);
				//定义渲染器
				var renderer = new esri.renderer.SimpleRenderer(lineSymbol);
				//定义渲染器
				layer2.setRenderer(renderer);
				layer2.refresh();
				map.addLayer(layer2);
                layer2.on("click", function(evt) {
                    //得到点击的graphics
                    var graphic=evt.graphic;
                    //得到该属性信息
                    var attributes=graphic.attributes;
                    //得到该属性信息转换成字符串
                    var result=jsonUtil.stringify(attributes)
                    //将结果弹出一下
                    alert(result);
                    //获得要素图层的主键名称

                })
			})

        });
    </script>
</head>

<body>
<div id="mapDiv" style="height:600px;"></div>
<button id="btn">添加动态图层</button>
</body>
</html>

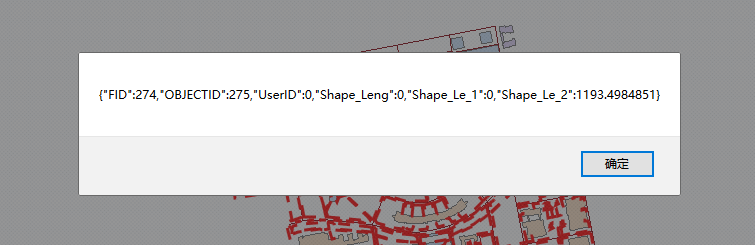

运行结果:

这里写图片描述

3.2通过查询获得属性

3.2.1代码实现

  • 定义一个按钮(用户获得属性)
<button id="attr">用户弹出属性</button>
  • 给相应的按钮绑定事件
on(dom.byId("attr"),"click",function(){
                    //得到要素图层的主键属性
                    var idProperty = layer2.objectIdField;
                    //定义查询参数
                    var query = new Query();
                    //是否返回几何形状
                    query.returnGeometry = false;
                    //图层的主键名称(根据自己要求修改)
                    query.objectIds = [247];
                    //查询条件1=1意思是:只根据主键查询,忽略where子句
                    query.where = "1=1";
                    //进行查询
                    layer2.selectFeatures(query, FeatureLayer.SELECTION_NEW,function(result){
                        //因为我们根据主键查询,一定只有一个元素
                        var graphic=result[0];
                        //获得属性
                        var attributes=graphic.attributes;
                        //得到该属性信息转换成字符串
                        var result=jsonUtil.stringify(attributes)
                        //将结果弹出一下
                        alert(result);
                    });

                })

3.2.2全部代码

<!DOCTYPE html>
<html>
<head lang="en">
    <meta charset="UTF-8">
    <title></title>
    <link  rel="stylesheet"  type="text/css" href="http://localhost/arcgis_js_api/library/3.17/3.17/dijit/themes/tundra/tundra.css"/>
    <link  rel="stylesheet"  type="text/css" href="http://localhost/arcgis_js_api/library/3.17/3.17/esri/css/esri.css" />
    <script  type="text/Javascript" src="http://localhost/arcgis_js_api/library/3.17/3.17/init.js"></script>
    <script type="text/javascript">
        require(["esri/map",
			"dojo/dom",
			"dojo/on",
            "esri/layers/ArcGISDynamicMapServiceLayer",
            "esri/layers/FeatureLayer",
            "esri/layers/TableDataSource",
            "esri/layers/LayerDataSource",
            "esri/renderers/SimpleRenderer",
            "esri/symbols/SimpleLineSymbol","dojo/json","esri/tasks/query",
            "dojo/domReady!"], function (
                Map,dom,on, ArcGISDynamicMapServiceLayer, FeatureLayer, TableDataSource, LayerDataSource, SimpleRenderer,SimpleLineSymbol,jsonUtil,Query) {
            var map = new Map("mapDiv");
            var layer1 = new ArcGISDynamicMapServiceLayer("http://localhost:6080/arcgis/rest/services//Test/MyService/MapServer");
            map.addLayer(layer1);

			on(dom.byId("btn"),"click",function(e){
				//定义一个数据源
				var dataSource = new TableDataSource();
				//此处为我们设置的命名空间
				dataSource.workspaceId = "my";
				//命名空间下面的shp
				dataSource.dataSourceName = "lunkuoxian.shp";
				//定义一个图层数据源
				var layerSource = new LayerDataSource();
				//给图层数据源赋值
				layerSource.dataSource = dataSource;
				//定义一个要素图层:注意链接为动态图层的地址
				var layer2 = new FeatureLayer("http://localhost:6080/arcgis/rest/services/Test/MyService/MapServer/dynamicLayer", {
					mode: FeatureLayer.MODE_ONDEMAND,
					outFields: ["*"],
					source: layerSource
				});
				//定义线符号
				var lineSymbol = new SimpleLineSymbol(SimpleLineSymbol.STYLE_DASH, new dojo.Color([255, 0, 0]), 3);
				//定义渲染器
				var renderer = new esri.renderer.SimpleRenderer(lineSymbol);
				//定义渲染器
				layer2.setRenderer(renderer);
				layer2.refresh();
				map.addLayer(layer2);
                on(dom.byId("attr"),"click",function(){
                    //得到要素图层的主键属性
                    var idProperty = layer2.objectIdField;
                    //定义查询参数
                    var query = new Query();
                    //是否返回几何形状
                    query.returnGeometry = false;
                    //图层的主键名称(根据自己要求修改)
                    query.objectIds = [247];
                    //查询条件1=1意思是:只根据主键查询,忽略where子句
                    query.where = "1=1";
                    //进行查询
                    layer2.selectFeatures(query, FeatureLayer.SELECTION_NEW,function(result){
                        //因为我们根据主键查询,一定只有一个元素
                        var graphic=result[0];
                        //获得属性
                        var attributes=graphic.attributes;
                        //得到该属性信息转换成字符串
                        var result=jsonUtil.stringify(attributes)
                        //将结果弹出一下
                        alert(result);
                    });

                })

			})

        });
    </script>
</head>

<body>
<div id="mapDiv" style="height:600px;"></div>
<button id="btn">添加动态图层</button>
<button id="attr">用户弹出属性</button>
</body>
</html>

4.补充

4.1 启用文件地理数据库三点不同

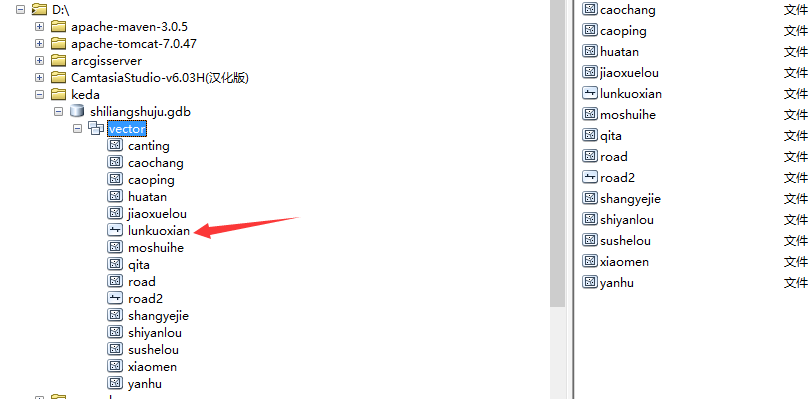

  • 文件的目录

这里写图片描述

  • 命名空间配置

这里写图片描述

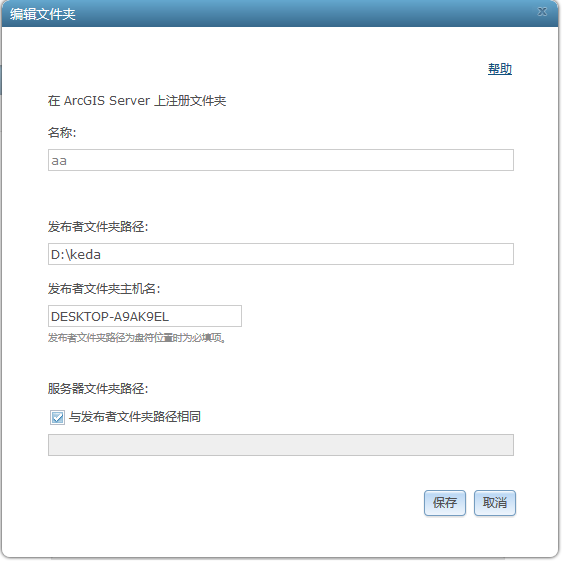

  • 注册文件夹配置

这里写图片描述

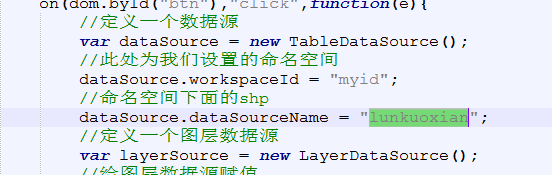

  • 代码调用差别

这里写图片描述

注意:忽略了要素集的存在,即调用是lunkuoxian,而不是vector.lunkuoxian,调用的时候后面没有*.shp

5.代码下载地址
