W5500调试的部分问题和注意点

晶振没有正常启动问题

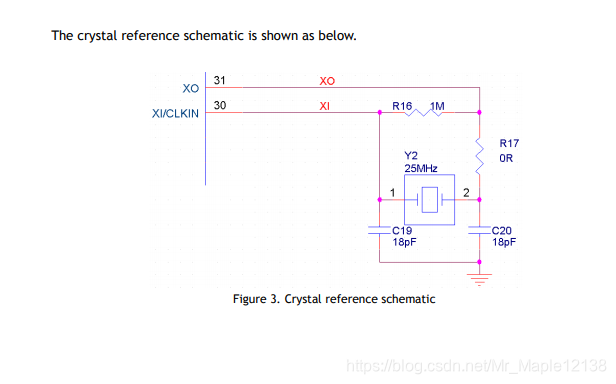

参考官方的原理图，晶振两端需要接的匹配电容为18PF，但是这个值实际在选择的时候需要根据所购买的晶振的型号来确定，需要查晶振的Datasheet，我的晶振需要接20PF或者22PF的电容才可以正常启动，所以换上之后，晶振正常启动。
用电表测量晶振两端分别有1.4V和1.7V的电压，尝试烧入程序，读写W5500寄存器中的IP和子网掩码，但是发现无法正确写入和读出数据，而且HR911105A的LED灯不亮。

LED灯不亮问题

原理图中添加了静电保护芯片SLVU2.8-4，考虑到ESD经常会导致电路不同问题所以首先卸下该芯片，测试时使用飞线连接后，能够正常读写W5500寄存器中的数据，LED灯也正常闪烁。
ESD的保护芯片我的用法可能不正确，后面再查一下。

EXRES1引脚电阻

该引脚电阻必须为12.4K 1%的下拉电阻，该引脚为W5500提供内部偏压。
在这里插入图片描述

电源模块发热问题

电源模块发热严重，检查了几个电解电容，焊接正常，但使用时，大概5分钟就会严重发热，2405模块原理图基本参考官方DataSheet设计。这个问题暂时没有解决。

参考资料和博客

WIZnet官网下载了相关的程序源码和原理图，参考了野火的W5500扩展板的程序和原理图，因为学的正点原子的课程，一开始看野火的程序很不适应，后面发现野火的程序写的也很有章法，学习学习。

用到的参考资料如下：
W5500问题集锦（WIZnet）
W5500常见问题及解决方案（WIZnet）
W5500EVB参考例程（WIZnet）
