TensorFlow学习笔记（8）----CNN分类CIFAR-10数据集

该文章是对TF中文手册的卷积神经网络和英文手册Convolutional Neural Networks部分所包含程序的解读，旨在展示CNN处理规模比较大的彩色图片数据集（分类问题）的完整程序模型，训练中使用交叉熵损失的同时也使用了L2范式的稀疏化约束，例子修改后就可以训练自己的数据。这篇博客按照程序工作的顺序，从cifar10_train.py开始，依次解读途径的每个重要函数，具体细节还需要自己阅读源程序。注意：运行程序前请先减小训练次数，否则训练时间太长了！！！

首先说一下例子的相关内容。CIFAR-10的数据是这样的：有10分类，每个分类6000个32*32的彩色图片，5000个用于训练，1000个用于测试，大概样子如下：

1. 例子要点

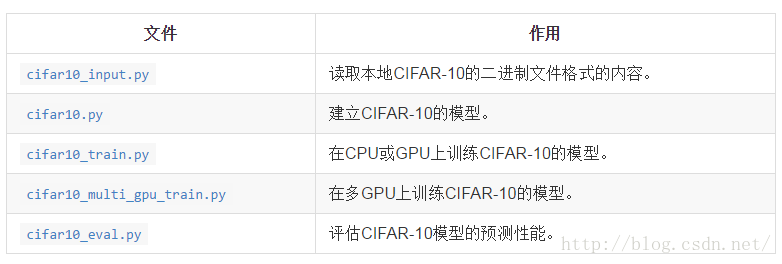

      模型是一个多层架构，由卷积层和非线性层(nonlinearities)交替多次排列后构成。这些层最终通过全连通层对接到softmax分类器上。这一模型除了最顶部的几层外，基本跟Alex Krizhevsky提出的模型一致（Learning Multiple Layers of Features from Tiny Images）。在一个GPU上经过几个小时（注意时间很长！）的训练后，该模型达到了最高86%的精度。细节请查看下面的描述以及代码。模型中包含了1,068,298个学习参数，分类一副图像需要大概19.5M个乘加操作。代码的组织形式：

读入的图片经过了多种处理，都是TF自带的内部函数，另外一系列随机变换人为增加数据集的大小：

• 图片会被统一裁剪到24x24像素大小，裁剪中央区域用于评估或随机裁剪用于训练；
• 图片会进行近似的白化处理，使得模型对图片的动态范围变化不敏感。

• 对图像进行随机的左右翻转；
• 随机变换图像的亮度；
• 随机变换图像的对比度；

这些基础的图像处理流程被分配在 16个线程中处理。

CNN网络的不同层的功能：

训练方法与损失的定义：

       训练一个可进行N维分类的网络的常用方法是使用多项式逻辑回归（softmax 回归），Softmax 回归在网络的输出层上附加了一个softmax nonlinearity，并且计算归一化的预测值和label的1-hot encoding的交叉熵。在正则化过程中，对所有学习变量应用权重衰减损失（使用了L2范式，强调模型的参数的稀疏性），求交叉熵损失和所有权重衰减项的和，loss()函数的返回值就是这个值。

2. 数据的读取

读取的数据格式

images: Images. 4D tensor of [batch_size, IMAGE_SIZE, IMAGE_SIZE, 3] size.

labels: Labels. 1D tensor of [batch_size] size

有16个线程一直在按照指定的batch_size读取数据，放置到队列中，训练程序需要数据的时候直接从队列中获取一个batch即可。

读取：

filename_queue = tf . train . string_input_producer ( filenames )

获取文件名称队列，使用 read_cifar10() 这个自定义函数从二进制数据中获取一个样本的信息结构体（大小、数据、标签），然后使用 tf . cast ( read_input . uint8image , tf . float32 ) 把uint8变换成float32类型。

切割：

比较底层的就是： def read_cifar10 ( filename_queue ):， 该函数从二进制数据中读取数据并规整，每条样本都是先标签后数据，CIFAR10是一个字节标签，CIFAR100是2字节，使用切片函数 tf . slice ( record_bytes , [ 0 ], [ label_bytes ]), tf . int32 ) ，从输入中0开始的地方切label_bytes个字节。然后切取对应数据：

depth_major = tf . reshape ( tf . slice ( record_bytes , [ label_bytes ], [ image_bytes ]),

[ result . depth , result . height , result . width ])

从第三个维度（深度通道数）开始规整变形。

处理原始图片：

初步获取数据后就需要变形成tensor了，1D变换成3D

tf . random_crop ( reshaped_image , [ height , width , 3 ])

变换之后就是人工生成各种数据：

tf . image . random_flip_left_right ( distorted_image )#从左到右随机

tf.image.random_brightness(distorted_image, max_delta = 63 )#随机亮度变换

tf.image.random_contrast(distorted_image, lower = 0.2 , upper = 1.8 )#随机对比度变换

float_image = tf . image . per_image_whitening ( distorted_image )#最后是图像的白化：均值与方差的均衡，降低图像明暗、光照差异引起的影响

注意上述这些操作只是针对单幅图像的，至于多线程处理图片缓冲区队列，保证训练程序随时可读取batch_size的数据，是通过 tf . train . shuffle_batch 中设定队列大小、缓冲区大小，直接就保证整理好一个数据集合的队列了，这是TF内部自带的。

3. 建立网络

首先注明的是：多个GPU需要 tf.get_variable() 用于分享数据，而单个GPU只需要 tf.Variable() 。

参数设置函数：

_variable_with_weight_decay ( name , shape , stddev , wd )

功能：输入名称、形状、偏差和均值就可以定义一个参数tensor，生成数据主要分为两步， 一个是正常建立参数，另一个是添加L2范式强调稀疏化。

_variable_on_cpu中的 tf . get_variable ( name , shape , initializer = initializer , dtype = dtype ) ，

是正常的参数建立

weight_decay = tf . mul ( tf . nn . l2_loss ( var ), wd , name = 'weight_loss' )

是 增加L2范式稀疏化，其中L2范式定义为： output = sum(t ** 2) / 2 ，然后乘以一个衰减系数wd做为一个训练指标：这个值应该尽量小，以保证稀疏性。

这里使用了 tf . add_to_collection ( 'losses' , weight_decay ) ，把所有的系数作为以 losses 为标签进行收集，对应的还有下面的交叉熵。该模型通过控制wd就可以强调稀疏性在训练中的比重（wd=0就是不强调稀疏化），这个例子中只有全连接层对稀疏性有要求。

第一层是 conv1 ，视野是5*5，每个图像从3通道（rgb）到64通道 shape =[ 5 , 5 , 3 , 64 ] ，卷积滑动 tf . nn . conv2d ( images , kernel , [ 1 , 1 , 1 , 1 ], padding = 'SAME' ) ，然后与偏置相加后是 relu 函数输出，对输出也有个summary用于查看稀疏性： tf . scalar_summary ( tensor_name + '/sparsity' , tf . nn . zero_fraction ( x )) ，统计0的比例反应稀疏性。 tf . histogram_summary ( tensor_name + '/activations' , x ) ，输出数值的分布直接反应神经元的活跃性，如果全是很小的值说明不活跃。

第一层后紧接着是pooling层 pool1 ：

tf . nn . max_pool ( conv1 , ksize =[ 1 , 3 , 3 , 1 ], strides =[ 1 , 2 , 2 , 1 ], padding = 'SAME' , name = 'pool1' )

模板是3*3，移动步长2*2，有重叠的pooling（pool有各种不同的，也有3D的）。

第一个pooling层之后有个局部响应归一化 norm1 （ tf.nn.local_response_normalization，简写为 tf.nn.lrn ），这是一篇论文里的理论（ImageNet Classification with Deep Convolutional Neural Networks）：总之就是把输出归一化了一下，对训练有利。TF文档的定义是：

第一梯队之后又是个卷积层 conv2 ，与第一个卷积层类似只是64通道到64通道，偏置初始是0.1，没有变化，但是之后就是归一化层 norm2 ，然后才是结构一样的pooling层 pool2 。

两个标准的卷积层后是 全连接层：

local3层首先是确定2次conv、pool后的每个样本展开的维度（ 注意：这里不需要知道是怎么展开的，因为到这里以后提取的都是很高维度的特征了，保证程序上连接的正确即可），展开方法： reshape = tf . reshape ( pool2 , [ FLAGS . batch_size , - 1 ]) ，具体获取每个样本展开的维度 dim = reshape . get_shape ()[ 1 ]. value ，然后就是常规的定义全连接层 weights = _variable_with_weight_decay ( 'weights' , shape =[ dim , 384 ], stddev = 0.04 , wd=0.004 ) ，从dim映射到384个神经元： local3 = tf . nn . relu ( tf . matmul ( reshape , weights ) + biases , name = scope . name ) 。 local4与 local3 相似只是从384全连接到192（192、384这些数字与GPU的架构有关），全连接层的wd是0.004，略微强调了一下稀疏性。

最后一个层名字是 softmax_linear ，但是并没有使用softmax： s oftmax_linear = tf . add ( tf . matmul ( local4 , weights ), biases , name = scope . name )

4. 损失函数

总函数： loss = cifar10 . loss ( logits , labels )

具体使用

cross_entropy = tf . nn . sparse_softmax_cross_entropy_with_logits (

logits , labels , name = 'cross_entropy_per_example' )

计算交叉熵代价， 具体在之前有解释。

然后计算一个batch运算后的平均值：

tf . reduce_mean ( cross_entropy , name = 'cross_entropy' ) 与上面的收集器对应， tf . add_to_collection ( 'losses' , cross_entropy_mean ) 同样收集进 losses 中，这样就已经包含了所有batch的交叉熵均值和所有系数的L2范式。最后使用了 tf . add_n ( tf . get_collection ( 'losses' ), name = 'total_loss' ) ，这是面向多GPU的，因为一个GPU就一个 losses ，不需要add_n总损失了。

5.训练

学习率更新：

首先是根据当前的训练步数、衰减速度、之前的学习速率确定新的学习速率：

# Decay the learning rate exponentially based on the number of steps.

lr = tf . train . exponential_decay ( INITIAL_LEARNING_RATE , global_step , decay_steps , LEARNING_RATE_DECAY_FACTOR , staircase = True )

这个函数的解释：如果staircase是true，就取个整数。TF文档：

均值线（moving average）：

等价于股票中常提到的“均值线” ： tf . train . ExponentialMovingAverage ( 0.9 , name = 'avg' ) ,这个只是观察，因为按照经验：

“Some training algorithms, such as GradientDescent and Momentum often benefit from maintaining a moving average of variables during optimization. Using the moving averages for evaluations often improve results significantly.”

计算梯度：

多显卡就是麻烦：为了保障均值线观察准确，需要制定同步点：

# Compute gradients.

with tf . control_dependencies ([ loss_averages_op ]):

opt = tf . train . GradientDescentOptimizer ( lr )

grads = opt . compute_gradients ( total_loss )

函数 tf . control_dependencies 只是告诉计算单元梯度计算要在统计之后，

梯度更新参数：

apply_gradient_op = opt . apply_gradients ( grads , global_step = global_step )

计算完了，就反向传播一次，更新被训练的参数

各种summary和句柄：

summary就不一一说明了，和之前的程序一样，句柄如下：

with tf . control_dependencies ([ apply_gradient_op , variables_averages_op ]):

train_op = tf . no_op ( name = 'train' )

最后是个nothing操作，只是返回train_op作为控制界面的句柄。

具体的训练：

# Create a saver.

saver = tf . train . Saver ( tf . all_variables ())

# Build the summary operation based on the TF collection of Summaries.

summary_op = tf . merge_all_summaries ()

# Build an initialization operation to run below.

init = tf . initialize_all_variables ()

# Start running operations on the Graph.

sess = tf . Session ( config = tf . ConfigProto (

log_device_placement = FLAGS . log_device_placement ))

sess . run ( init )

启动之前建立的图片规整线程：

# Start the queue runners.

tf . train . start_queue_runners ( sess = sess )

显示和保存训练信息：

每隔10步输出：

print ( format_str % ( datetime . now (), step , loss_value , examples_per_sec , sec_per_batch ))

每隔100步保存sumary一次

每隔1000步保存断点一次使用 saver = tf . train . Saver ( tf . all_variables ()) 保存

6. 验证模型

传入验证函数的参数：

eval_once ( saver , summary_writer , top_k_op , summary_op )

saver是用读取moving_average的

summary_writer和summary_op是保存记录的

top_k_op传入了模型和验证模型

读取检查点：

ckpt = tf . train . get_checkpoint_state ( FLAGS . checkpoint_dir )

从检查点恢复图和参数：

saver . restore ( sess , ckpt . model_checkpoint_path )

然后就是启动图像读取程序，组成队列，最后是使用数据验证正确率。
