LaTeX技巧008:并排插入图片以及去掉图片编号

标签: 图片latex
10414人阅读 评论(0) 收藏 举报
分类:

  使用LaTex并排插入图片的时候,会给每一个图片编号,有时我们并不需要自动编号,所以这次就是去掉图片的编号。

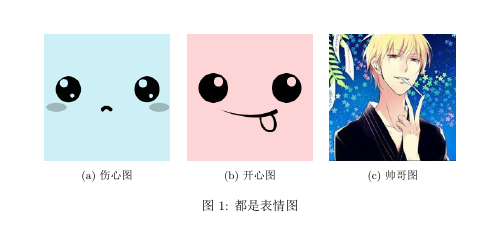

效果展示




  第一张图片就是带编号,而第二张图片就去掉了编号。这里使用的是caption和subcaption宏包里的\caption*{}\subcaption*{}命令,这两条命令可以使图片不用计数显示标号。

实现代码

%Tex program = xelatex
%software = TexLive 2015
%本程序的作用是解决LaTex插图的问题,一是并排插入图片,二是解决图片的标号问题
%引用自(http://tieba.baidu.com/p/4582793482)
\documentclass[a4paper,UTF8]{article}
\usepackage{ctex}
\usepackage{graphicx}
\usepackage{caption,subcaption}
\begin{document}
\begin{figure}[ht]
\centering
\begin{subfigure}[t]{0.3\textwidth}
\centering
\includegraphics[width=1\textwidth]{a1.jpg}
\subcaption*{伤心图}
\end{subfigure}
\quad
\begin{subfigure}[t]{0.3\textwidth}
\centering
\includegraphics[width=1\textwidth]{a2.jpg}
\subcaption*{开心图}
\end{subfigure}
\quad
\begin{subfigure}[t]{0.3\textwidth}
\centering
\includegraphics[width=1\textwidth]{a3.jpg}
\subcaption*{帅哥图}
\end{subfigure}
\caption*{都是表情图}
\end{figure}
\end{document}

下面介绍第二种方法实现并排插入图片,使用minipage来实现。

效果展示



实现代码

%Tex program = xelatex
%software = TexLive 2015
%本程序的作用是解决LaTex插图的问题,一是并排插入图片,二是解决图片的标号问题
%使用minipage来实现
\documentclass[a4paper,UTF8]{article}
\usepackage{ctex}
\usepackage{caption}
\usepackage{graphicx}
\begin{document}
\begin{figure}[ht]
\begin{minipage}{0.48\linewidth}
\centerline{\includegraphics[width=1\textwidth]{a1.jpg}}
\centerline{伤心图}
\end{minipage}
\qquad
\begin{minipage}{0.48\linewidth}
\centerline{\includegraphics[width=1\textwidth]{a2.jpg}}
\centerline{开心图}
\end{minipage}
\caption*{都是表情图}
\end{figure}
\end{document}
