欧姆龙CJ/CP系列PLC串口转网口模块

​欧姆龙CJ/CP系列PLC串口转网口模块

型号：SG-CJCP-110

产品功能

本产品用于欧姆龙CJ/CP系列的PLC（包括CP1E、CP1L、CP2E、CJ1H/CJ2H、CJ1M/CJ2M等）拓展网口功能，为满足工厂建立现代化网络监控系统而设计，网口支持FINS TCP协议、FINS UDP、Modbus TCP协议。

SG-CJCP-110采用模块化设计，在不影响PLC编程口原有功能的情况下，可通过模块网口监控PLC内部数据，以及程序上下载等功能。模块本身支持从PLC MD9接口直接取电，无需额外电源，方便现场安装。

使用场景

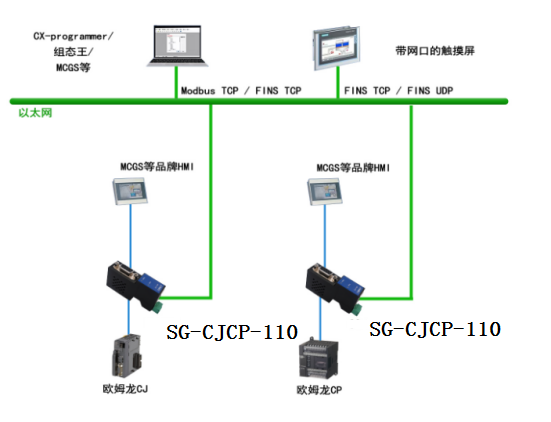

一般场景下PLC编程口会连接触摸屏，以监控PLC内部数据，由于该系列PLC没有网口功能，所以数据在接入现代化网络监控系统过程中会非常困难。该模块就可以很好的解决这个问题，将PLC编程口跟模块COM1口连接，（如果有触摸屏跟模块COM2口连接），再通过模块的网口就可以轻松的接入网络监控系统，同时还支持编程软件等第三方组态软件通过网络连接到PLC。

产品展示

基本参数

内部高速32位处理器；

10M/100M 自适用以太网接口，电磁隔离；

COM1口波特率自适应；

COM2口波特率自适应；

供电电压范围 9V～36V直流（支持从PLC MD9接口直接取电）；

工作温度：-40～85℃；

工作湿度：5% - 95% RH，无凝露；

防护等级：IP20；

硬件介绍

电源接口

符号	定义
V+	接电源正，电压范围 9~36V
V-	接电源负

COM1接口

COM1接口直接连接PLC：

COM2接口

COM2接口连接触摸屏（HostLink协议），针脚定义：

符号	定义
2	TXD
3	RXD
6	5V
9	GND

以太网接口

10M/100M以太网、RJ45接口，2KV电磁隔离。

LED指示灯

符号	定义	状态	说明
PWR	电源指示灯	熄灭 常亮	电源未接通 电源接通
SYS	系统指示灯	熄灭 闪烁	COM1 未接受数据 COM1 接受数据
