ArcGISEngine绘制椭圆

原创 2013年12月06日 14:18:21

对于椭圆、椭圆弧的生成可以通过ArcGISEngine中的IEllipticArc来实现。下面我们来详细介绍IEllipticArc接口生成对象时用到的两个方法PutCoords与PutCoordsByAngle。

   这两个方法有些共同的特点,主要如下:

n所有角度参数的单位都是以弧度来计算

n长半轴与短半轴相互垂直平分

n旋转角度对最后椭圆生成的影响取决于参数EllipseStd的设置

uEllipseStd为False,角度是以坐标轴作为基准

uEllipseStd为True,角度是以长半轴作为基准;并且,起点、终点的坐标都是相对于中心的点的相对坐标



IEllipticArc接口生成对象时用到的两个方法PutCoords与PutCoordsByAngle除了上述的共同点外,又有着各自的特点。

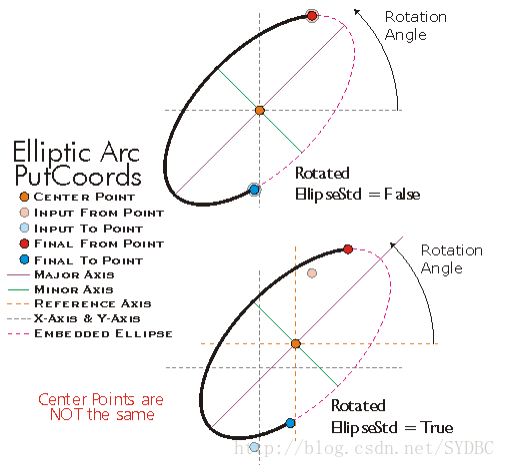

PutCoords方法

public void PutCoords (

bool ellipseStd,

IPoint Center,

IPoint from,

IPoint to,

Double rotationAngle,

Double minorMajorRatio,

esriArcOrientation orientation)

        PutCoords方法需要知道确切的椭圆弧起点和终点,其参数的含义如下:

        ellipseStd:决定了旋转角度对最后椭圆生成的影响

uEllipseStd为False,角度是以坐标轴作为基准

uEllipseStd为True,角度是以长半轴作为基准;并且,起点、终点的坐标都是相对于中心的点的相对坐标

Center:椭圆弧的中心点

From:椭圆弧的起点

To:椭圆弧的终点

rotationAngle:旋转角度

minorMajorRatio:短轴与长轴的比例(<=1,等于1时绘制的是圆弧)

orientation:椭圆弧绘制方向(顺时针、逆时针、……)

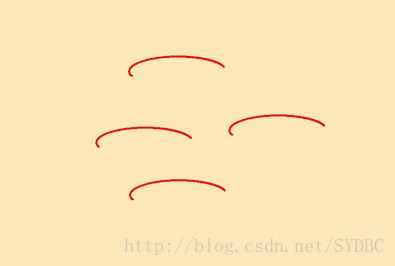

下面代码绘制出来的椭圆弧如下图

IEllipticArc pEll = newEllipticArcClass();

pEll.PutCoords(false, pCenterPoint, sPoint, sPoint1, 0, 0.3, esriArcOrientation.esriArcClockwise);

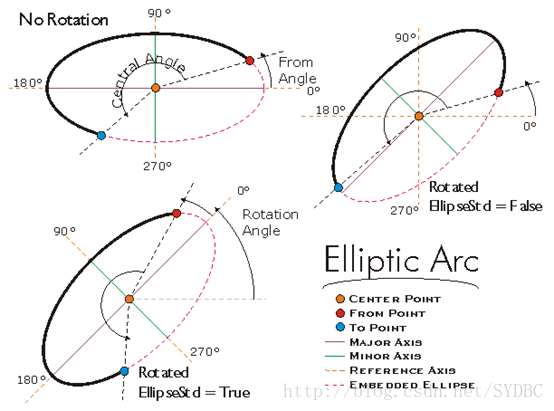

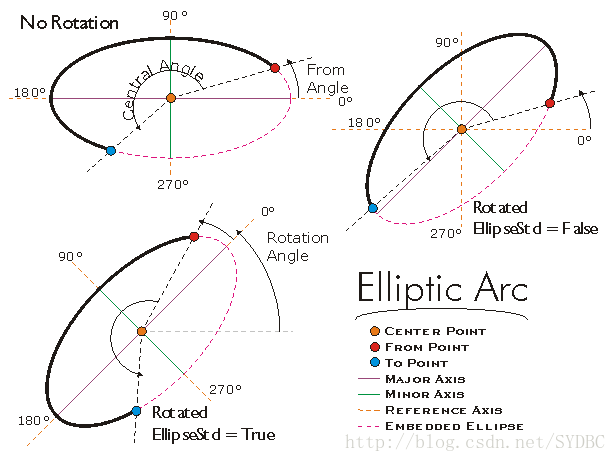

PutCoordsByAngle方法

public void PutCoordsByAngle (

       bool ellipseStd,

       IPoint Center,

       double FromAngle,

       double CentralAngle,

       double rotationAngle,

       double semiMajor,

       double minorMajorRatio);

    putCoordsByAngle方法除了可以生成椭圆弧外,还可以生成椭圆。具体参数含义如下:

    ellipseStd:决定了旋转角度对最后椭圆生成的影响

u  EllipseStd为False,角度是以坐标轴作为基准

u  EllipseStd为True,角度是以长半轴作为基准;并且,起点、终点的坐标都是相对于中心的点的相对坐标

Center:椭圆弧中心点

FromAngle:起点角度

CentralAngle:椭圆弧圆心角

rotationAngle:旋转角度

semiMajor:长半轴长度

minorMajorRatio:短半轴与长半轴比例(<=1,等于1时绘制的是圆弧)

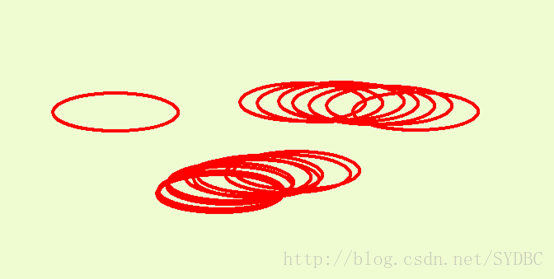

下面代码能够绘制椭圆

    IEllipticArc pEll = newEllipticArcClass();

   pEll.PutCoordsByAngle(false, pCenterPoint, 3, 2 * Math.PI, 0, 200, 0.3);
