51单片机（二）—— GPIO&Uart

一、GPIO

1.1 内部上拉电路

51单片机的I/O口都可以同时作为输入和输出之用。除了P0口以外，其他的I/O口都有内部上拉电阻。

3个内部上拉电阻都有不同的功用，要理解这个电路需要一定的模拟电路的知识。

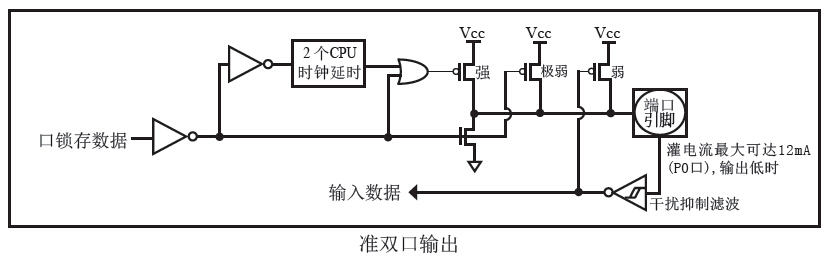

内部上拉电阻示意图

由于相关的硬件配置，在编程时有以下需要注意的地方：

• 当I/O口被用作输入用途时，读取输入前要保证锁存器状态为1。
• 当将I/O口由低拉高时，指令执行后需要1~2个机器周期才能使实际的输出变成高电平。

在外围电路上需要注意的地方：

• P0口做普通I/O使用时，要加上拉电路，因为其没有内部上拉。
• 为防止电流过大，必要时外加限流电阻。

1.2 编程示例

51单片机的I/O口在使用时，并不需要对其进行初始化。

可以直接位寻址读/写单个GPIO状态，也可以直接访问sfr来读/写一组GPIO的状态。

/* byte */
unsigned char temp;
P0 = 0xff;
temp = P0;

/* bit */
P0_1 = 1;
}

假设需要读取一个I/O口的输入状态，而该I/O口目前被锁存为0，则需要先将锁存器置1，再延时2个时钟周期。

#define INPUT P2_6
#define NOP __asm nop __endasm

INPUT = 1;
NOP;
if (INPUT ==
