Unity uGui RawImage 渲染小地图

标签: unityshader
20195人阅读 评论(3) 收藏 举报
分类:
      制作类似 RPG 游戏时,可能会需要显示小地图。小地图的制作一种方式是用另一个摄像机来渲染到一张纹理上,实时显示到UI界面。
以Unity 5.0 的 UI 系统为例:
在地图正上方放置一个摄像机,设置其 Culling Mask,比如:Ground(地面)、MinimapSign(玩家怪物标识),创建一张 Render Texture,将 Target Texture 属性指向这张纹理图片,如下图所示:

创建 UI 面板,因为这里小地图打算制作成圆形,使用 Mask 组件和一张掩码图片可以达到这个效果。如上图的 MapMask 物体添加 RawImage 指向掩码图片,添加 Mask 组件,如下图所示:

其下的 RawImage 物体即是用来绘制小地图纹理,将其 Texture 属性指向小地图纹理图片即可,如下图所示:

运行效果如下图所示:


可是当场景中使用水效果的话,水没有绘制到小地图中,如下图所示:

但是摄像机生成的纹理,却是有绘制的,如下图所示:

那么应该是绘制到 UI 上时,出现了错误。查看 UI 所使用的默认 Shader ,发现它采用了混合 Blend SrcAlpha OneMinusSrcAlpha,那么可能是因为原图中的水部分Alpha通道为0,使得 Alpha 混合时产生透明效果。将水材质的 Horizon Color 的 Alpha 值改为 255,如下图所示:

最后效果如下图所示:


另外,使用 Mask组件 虽比较方便,但是不够平滑,也可以写 Shader 来实现 Mask功能,具体内容对 UI-Default.shader 进行拷贝稍加修改,命名为 MaskShader.shader,内容如下:
 Shader Code
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
Shader "UIEx/Default-Mask"
{
    Properties
    {
        [PerRendererData] _MainTex ("Sprite Texture", 2D) = "white" {}
        _Mask ("Mask Texture", 2D) = "white" {}
        _Color ("Tint", Color) = (1,1,1,1)

        _StencilComp ("Stencil Comparison", Float) = 8
        _Stencil ("Stencil ID", Float) = 0
        _StencilOp ("Stencil Operation", Float) = 0
        _StencilWriteMask ("Stencil Write Mask", Float) = 255
        _StencilReadMask ("Stencil Read Mask", Float) = 255

        _ColorMask ("Color Mask", Float) = 15
    }

    SubShader
    {
        Tags
        {
            "Queue"="Transparent"
            "IgnoreProjector"="True"
            "RenderType"="Transparent"
            "PreviewType"="Plane"
            "CanUseSpriteAtlas"="True"
        }

        Stencil
        {
            Ref [_Stencil]
            Comp [_StencilComp]
            Pass [_StencilOp]
            ReadMask [_StencilReadMask]
            WriteMask [_StencilWriteMask]
        }

        Cull Off
        Lighting Off
        ZWrite Off
        ZTest [unity_GUIZTestMode]
        Blend SrcAlpha OneMinusSrcAlpha
        ColorMask [_ColorMask]

        Pass
        {
        CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            #include "UnityCG.cginc"

            struct appdata_t
            {
                float4 vertex   : POSITION;
                float4 color    : COLOR;
                float2 texcoord : TEXCOORD0;
            };

            struct v2f
            {
                float4 vertex   : SV_POSITION;
                fixed4 color    : COLOR;
                half2 texcoord  : TEXCOORD0;
            };

            fixed4 _Color;

            v2f vert(appdata_t IN)
            {
                v2f OUT;
                OUT.vertex = mul(UNITY_MATRIX_MVP, IN.vertex);
                OUT.texcoord = IN.texcoord;
#ifdef UNITY_HALF_TEXEL_OFFSET
                OUT.vertex.xy += (_ScreenParams.zw-1.0)*float2(-1,1);
#endif
                OUT.color = IN.color * _Color;
                return OUT;
            }

            sampler2D _MainTex;
            sampler2D _Mask;

            fixed4 frag(v2f IN) : SV_Target
            {
                half4 color = tex2D(_MainTex, IN.texcoord) * IN.color;
                // clip (color.a - 0.01);
                half4 color2 = tex2D(_Mask, IN.texcoord);
                return fixed4(color.r, color.g, color.b, color2.r);

            }
        ENDCG
        }
    }
}
创建材质,设置为这个Shader,设置其 Mask图片,如下图所示:

设置小地图 Raw Image 组件的属性,其 Material 指向这个材质,如下图所示:

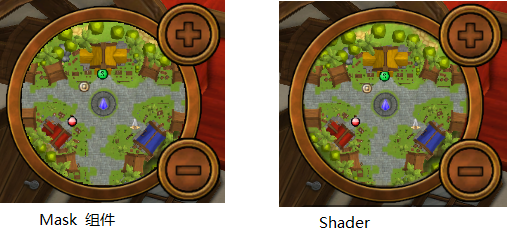

最终效果对比如下:
