自定义View：测量measure，布局layout，绘制draw

1. 什么是View

在Android的官方文档中是这样描述的：表示了用户界面的基本构建模块。一个View占用了屏幕上的一个矩形区域并且负责界面绘制和事件处理。

手机屏幕上所有看得见摸得着的都是View。这一点对所有图形系统来说都一样，例如ios的UIView。

2. View和Activity的区别

我们之前学习过android的四大组件，Activity是四大组件中唯一一个用来和用户进行交互的组件。可以说Activity就是android的视图层。

如果再细化，Activity相当于视图层中的控制层，是用来控制和管理View的，真正用来显示和处理事件的实际上是View。

每个Activity内部都有一个Window对象， Window对象包含了一个DecorView(实际上就是FrameLayout)，我们通过setContentView给Activity设置显示的View实际上都是加到了DecorView中。

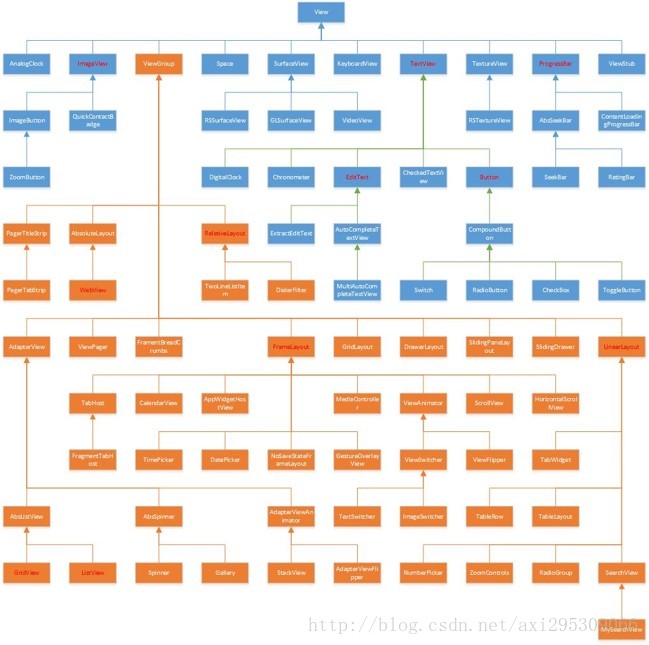

3. View种类

android提供了种类丰富的View来应对各种需求，例如提供文字显示的TextView，提供点击事件的Button，提供图片显示的ImageView，还有各种布局文件，例如Relativilayout，Linearlayout等等。他们都是继承自View。

4. ViewGroup

ViewGroup继承自View，并实现了两个接口ViewParent和ViewManager。

ViewManager提供了三个抽象方法addView，removeView，updateViewLayout。用来添加、删除、更新布局。

ViewParent主要提供了一系列操作子View的方法例如焦点的切换，显示区域的控制等等。

5. 为什么要有ViewGroup？

实际上所有的事情View都能做，包括显示复杂的界面，我们只需要设计一个复杂的View即可。例如短信通知的icon，一个可以显示图片又可以显示文字的View，我们后期学习了View的draw方法后，可以轻松的设计一个View来达到这个效果，但是这样不仅复杂，而且重用性较差，还会因为一点小改动而重复的创造轮子，这显然不符合程序员偷懒的原则，所以我们可以完全把ImageView和TextView组合到一起就可以了，这个时候我们就需要一个容器，ViewGroup，来装这两个View。

ViewGroup和View最大的不同是可以组合多个View，那么多个View在一起，该如何摆放，这就是ViewGroup需要解决的问题。

6. View树

我们看到的界面，都是以一个ViewGroup作为根View，通过往ViewGroup中添加子View（可以是View，也可以是ViewGroup），来组合出各具特色的界面。

这种从根到叶的组合方式，我们可以看做成一个View树。（类似于XML），而View的显示和事件处理，都是依赖于这个View树。

绘制和事件处理的起始点，都是从根View开始一级一级的往下传递。我们从任意一层发起绘制，都将反馈到根View，然后再从上往下传递。

之前我们说过根View就是Window中的DecorView，也就是一个FrameLayout。

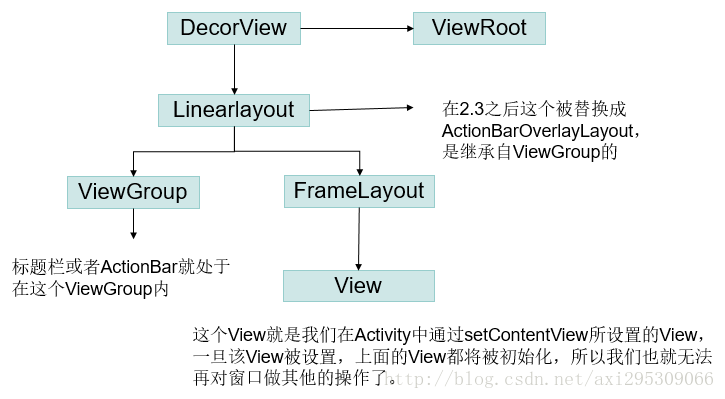

6.1 View树示意图

对SystemUI，也就是我们常说的StatusBar显示在哪儿呢，其实SystemUI是一个单独的App，随着系统启动而启动，将会启动一个系统级服务，接收我们提交的通知，该应用也会有一个window，并且级别比我们普通应用的window要高，所以会显示在我们的应用的外面，只不过该window的高度比较小。

7. View的测量、布局、绘制过程

整个android系统 CS架构，view被展示到界面上需要经过3个步骤

• 需要花多大：measure –> onMeasure –> setMeasuredDimension
• 画在什么地方：layout –> setFrame –> onLayout
• 怎么画：draw –> > onDraw –> dispatchDraw

7.1 显示一个View需要经过哪些步骤

• Measure测量一个View的大小
• Layout摆放一个View的位置
• Draw画出View的显示内容

其中measure和layout方法都是final的，无法重写，虽然draw不是final的，但是也不建议重写该方法。这三个方法都已经写好了View的逻辑，如果我们想实现自身的逻辑，而又不破坏View的工作流程，可以重写onMeasure、onLayout、onDraw方法。

7.2 如何发起一个View树的测量/布局/绘制流程

通过调用requestLayout/requestFocus都将发起一个View树的测量。测量完毕后会进行布局，布局完毕后就会绘制。

如果View的大小没有发生改变，布局也没有变化，只是显示的内容发生了变化，则可以通过invalidate来请求绘制，此时将不会测量和布局，直接从绘制开始。

7.3 View内部的mPrivateFlags变量

View中有一个私有int变量mPrivateFlags，用于保存View的状态，int型32位，通过0/1可以保存32个状态的true或者false，采用这种方式可以有效的减少内存占用，提高运算效率。

当某一个View发起了测量请求时，将会把mPrivateFlags中的某一位从0变为1，同时请求父View，父View也会把自身的该值从0变为1，同时也将会把其他子View的值从0变为1。这样一层一层传递，最终传到到DecorView，DecorView的父View是ViewRoot，所以最终都将由ViewRoot来进行处理。

ViewRoot收到请求后，将会从上至下开始遍历，检查标记，只要有相对应的标记就执行测量/布局/绘制

当Activity被创建时，会相应的创建一个Window对象，Window对象创建时会获取应用的WindowManager（注意，这是应用的窗口管理者，不是系统的）。

Activity被创建后，会调用Activity的onCreate方法。我们通过设置setContentView就会调用到Window中的setContextView，从而初始化DecorView。

所以我们需要隐藏标题栏什么的，都需要在DecorView初始化之前进行设置。

DecorView初始化之后将会被添加到WindowManager中，同时WindowManager中会为新添加的DecorView创建一个对应的ViewRoot，并把DecorView设置给ViewRoot。

所以根View就是DecorView，因为DecorView的父亲是ViewRoot，实现自ViewParent接口，但是没有继承自View，所以根本不是一个View。

从系统的命名来看，WindowManger继承自ViewManager，而添加到WindowManager中的是DecorView，不是Window，都说明了其实真正意义上的window就是View。

在ViewRoot的构造方法中会通过getWindowSession来获取WindowManagerService系统服务的远程对象(这才是系统级的)。

当ViewRoot的setView方法中将会调用requestLayout进行第一次视图测量请求。同时sWindowSession.add自身内部的一个W对象，以此达到和WindowManagerService的关联。

W是一个Binder对象。可以实现跨进程的通信了，并且是一个双方都掌握着主动调用的跨进程通信方式。

7.4 常用的标记位

• FORCE_LAYOUT 请求绘制，将从measure开始，，并增加LAYOUT_REQUIRED标记
• 持有LAYOUT_REQUIRED标记的View将会被执行layout，完毕后会去掉LAYOUT_REQUIRED和FORCE_LAYOUT
• DRAWN带有该标签的将不会被draw，注意，这和上面两个不一致，当draw完毕后会加上该标签，当没有该标签才会被draw。

还有一些其他的标记位，大家可以自行阅读源码。

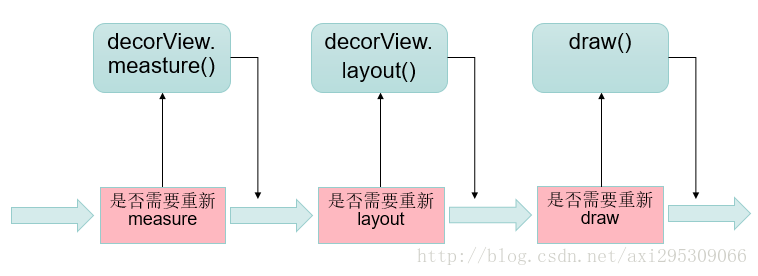

7.5 测量/布局/绘制流程

测量事件最终传递到decorView的父亲ViewRoot那里，由它的函数performTraversals来执行，听名字就知道是执行遍历了。

首先它会检测之前设置的标记为来确定是否需要测量大小，是，就会直接执行decorView的measture方法，该方法内部会测量完自身后，将会继续遍历所有子View，直到每一个设置有标记的子View都测量完。

然后它会检测是否需要布局，是，将会执行decorView的layout方法进行，该方法内部也会遍历所有设置有标记位子View。

8. measure 测量

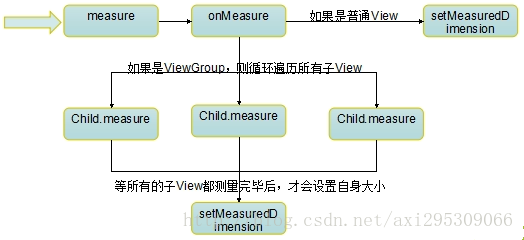

8.1 测量流程

测量View是在measure()方法中，而measure()方法是final修饰的，不允许重写，但是在measure()方法中回调了onMeasure()方法，所以我们自定义View的时候需要重写onMeasure()方法，在该方法中实现测量的逻辑

• 如果是普通View，则直接通过setMeasureDimension()方法设置大小即可
• 如果是ViewGroup，则需要循环遍历所有子View，调用子View的measure()方法，测量每个子View的大小，等所有的子View都测量完毕，最后通过setMeasureDimension()设置ViewGroup自身的大小

8.2 LayoutParams

每个View都包含一个ViewGroup.LayoutParams类或者其派生类，LayoutParams中包含了View和它的父View之间的关系，而View大小正是View和它的父View共同决定的。

我们设置View的大小，有match_parent、wrap_content和具体的dip值。

match_parent对应值为-1、wrap_conten对应值为-2，具体dip对应其设定的值。在测量时，View的父类从Layout中读出宽高值，根据不同的值设置不同的计算模式。

布局文件中所有layout_开头的在代码中都是需要通过LayoutParams来设置。

当我们通过addView添加一个子View时，如果它没有LayoutParams或者是LayoutParams的类型不匹配，那么将会创建一个默认的LayoutParams。

通过布局文件进行layout_width,layout_height进行设定。通过代码设置，需要一个LayoutParams来描述。

View view = new View(this);
LayoutParams lp = new LayoutParams(LayoutParams.MATCH_PARENT,LayoutParams.WRAP_CONTENT);
view.setLayoutParams(lp);

8.3 measure

/**
  * This is called to find out how big a view should be. The parent
  * supplies constraint information in the width and height parameters.
  * The actual measurement work of a view is performed in
  * {@link #onMeasure(int, int)}, called by this method. Therefore, only
  * {@link #onMeasure(int, int)} can and must be overridden by subclasses.
  * @param widthMeasureSpec Horizontal space requirements as imposed by the
  *        parent
  * @param heightMeasureSpec Vertical space requirements as imposed by the
  *        parent
  *
  * @see #onMeasure(int, int)
  */
 public final void measure(int widthMeasureSpec, int heightMeasureSpec) {
    ...
    onMeasure(widthMeasureSpec, heightMeasureSpec);
    ...
 }

measure是final修饰的方法，不可被重写。在外部调用时，直接调用view.measure(int wSpec, int hSpec)。measure中调用了onMeasure。自定义view时，重写onMeasure即可

8.4 onMeasure

measure是一个final方法，用来测量View自身的大小，View类该方法体逻辑比较简单，只是根据判断条件决定是否需要调用onMeasure。方法接受两个参数，分别就是通过MeasureSpec类合成测量模式和大小的宽与高。

实际上View的大小是无限大
