nova与neutron交互

1     nova命令

先介绍一下nova命令中与网络相关的一些参数。



1.1   指定网络启动虚机

usage: nova boot [--flavor <flavor>] [--image <image>]                  [--image-with <key=value>] [--boot-volume <volume_id>]                  [--snapshot <snapshot_id>] [--min-count <number>]                  [--max-count <number>] [--meta <key=value>]                  [--file <dst-path=src-path>] [--key-name <key-name>]                  [--user-data <user-data>]                  [--availability-zone <availability-zone>]                  [--security-groups <security-groups>]                  [--block-device-mapping <dev-name=mapping>]                  [--block-device key1=value1[,key2=value2...]]                  [--swap <swap_size>]                  [--ephemeral size=<size>[,format=<format>]]                  [--hint <key=value>]                  [--nic <net-id=net-uuid,v4-fixed-ip=ip-addr,v6-fixed-ip=ip-addr,port-id=port-uuid>]                  [--config-drive <value>] [--poll]                  <name>



其中，v4/6-fixed-ip不能单独配置，必须和net-id一起配置；在一个--nic中net-id与port-id只能选择一个。



命令示例：

根据Port-ID启动虚机： # neutron port-create  accd72eb-2cd0-4961-ad67-d028c92e5254  --fixed-ip ip_address=1.2.3.20 # nova boot --flavor 100 --image 18f8b6e1-a957-4d94-a3dd-eca757afdeb9  \   --nic port-id=10e7e093-156e-402b-9a45-ff8ab13dfb03 test_vm_1   启动虚机时指定网络，指定IP： # nova boot --flavor 100 --image 18f8b6e1-a957-4d94-a3dd-eca757afdeb9 \   --nic net-id=accd72eb-2cd0-4961-ad67-d028c92e5254,v4-fixed-ip=1.2.3.10 test_vm_2   创建多网络虚机： # nova boot --flavor 100 --image 18f8b6e1-a957-4d94-a3dd-eca757afdeb9 \   --nic net-id=accd72eb-2cd0-4961-ad67-d028c92e5254 \   --nic net-id= 2125e96e-d2a3-42b3-931f-5a90149d0f90 test_vm_3



1.2   修改虚机网络

nova支持对于active的虚机添加或删除网卡，对应命令如下：



interface-attach            Attach a network interface to a server. interface-detach            Detach a network interface from a server. interface-list              List interfaces attached to a server.   用法： nova interface-attach [--port-id <port_id>] [--net-id <net_id>]                              [--fixed-ip <fixed_ip>]                              <server> nova interface-detach <server> <port_id>



命令示例：



绑定一个端口、网络或者IP地址到虚机： nova interface-attach 06fd79d1-99a8-451d-955c-f466b8986f34 --port-id c310babc-c833-4b10-9d76-78d60a58af98 将port-id从虚机解绑： nova interface-detach 8dd2fb5d-30a9-45c7-8931-ba039adcd20f  5138a9ce-7114-4126-82e8-8685a6aeccee   查看虚机对应的Port端口： [root@node-82 ~]# nova interface-list   f09c0b84-8e5a-4a3d-8da9-7d57d105e0e3 +------------+--------------------------------------+--------------------------------------+--------------+-------------------+ | Port State | Port ID                              | Net ID                               | IP addresses | MAC Addr          | +------------+--------------------------------------+--------------------------------------+--------------+-------------------+ | ACTIVE     | 182b1ed7-beab-46cd-84b1-1daf72f4e266 | accd72eb-2cd0-4961-ad67-d028c92e5254 | 1.2.3.12     | fa:16:3e:3f:3a:91 | | ACTIVE     | 51b10239-005d-4d20-8d03-269bc85bacc6 | 2125e96e-d2a3-42b3-931f-5a90149d0f90 | 1.1.1.32     | fa:16:3e:d5:6c:5a | +------------+--------------------------------------+--------------------------------------+--------------+-------------------+

2     nova介绍

2.1   Nova服务

nova主要服务包括：

nova-api：对外提供rest-api。

nova-conductor：用于分发消息。

nova-scheduler：在创建虚机时，选择计算节点。

nova-compute：在计算节点上运行，负责管理虚机的生命周期。



3     处理流程

3.1   创建虚机流程

用户创建虚机的命令到达nova-api后，通过rpc发给nova-conductor处理。conductor中，先通过nova-scheduler选择虚机调度到的主机，然后发送到对应主机的nova-compute上进行处理。

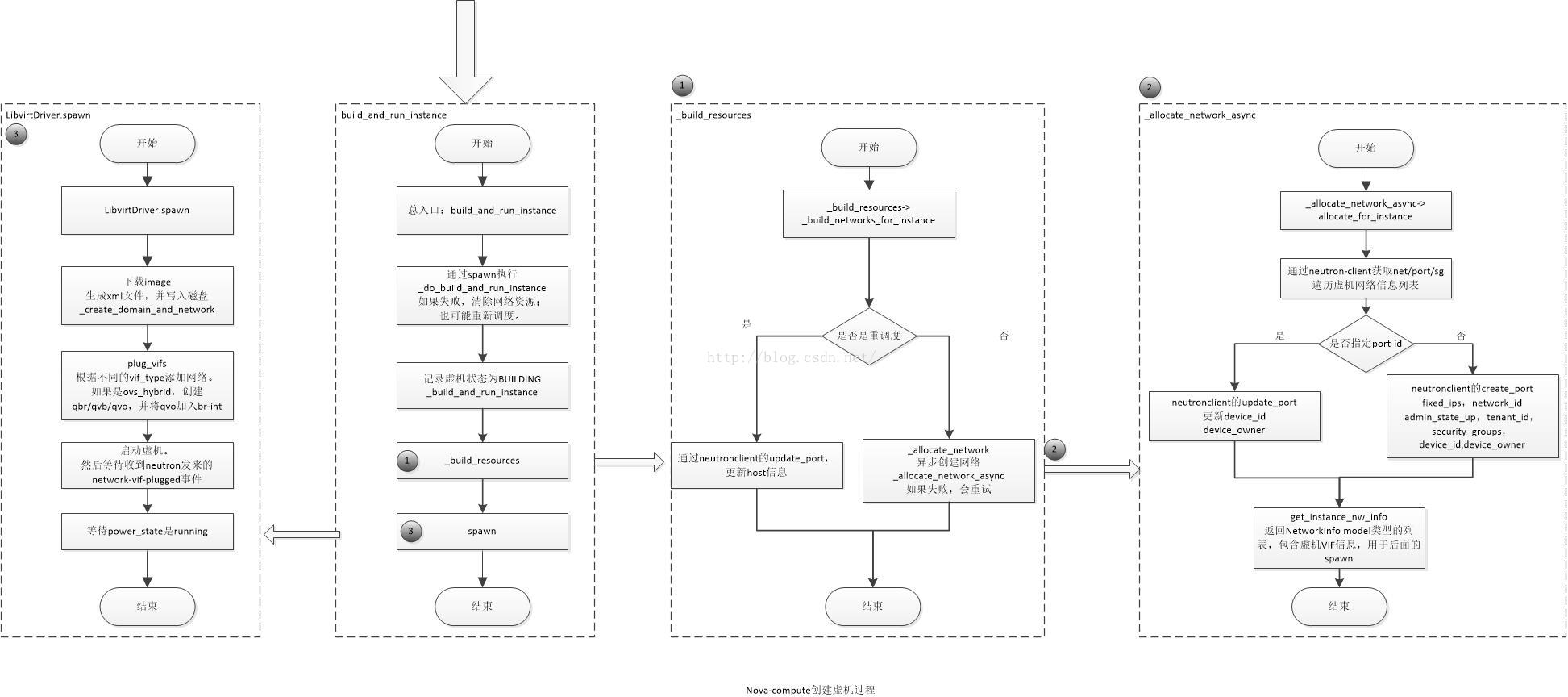

如下是nova-compute处理虚机创建的详细流程。



与网络相关的部分，简要地可以分为几部：

1）  创建网络资源，此时更新neutron port，或者创建neutron port，返回VIF列表

2）  libvirt spawn，根据VIF列表，配置虚机底层网络，然后起虚机进程，并等待虚机启动完成。

3）  ovs-agent捕获到虚机网卡添加到br-int中，发送rpc给plugin更新neutron db port状态为up。

4）  neutron db检测到端口up，发送network-vif-plug event通知nova端口。



l  日志分析

创建虚机，通过查看nova-computedebug日志，可以大致了解虚机启动过程。

allocate_for_instance /usr/lib/python2.7/site-packages/nova/network/neutronv2/api.py GET http://controller:9696/v2.0/networks.json?id=2 GET http://controller:9696/v2.0/security-groups.json?tenant_id=  POST http://controller:9696/v2.0/ports.json '{"port": {"binding:host_id": "compute1", "admin_state_up": true, "network_id": "2337cce4-512c-4b36-a5a7-6af99bfe21d2", "tenant_id": "47227b9865f64869aee959af81caf8dd", "device_owner": "compute:nova", "security_groups": ["17be47bc-1629-4266-812f-a0750975f89f"], "device_id": "74f3bd67-4362-477d-b700-c10866dea8a6"}}'  GET http://controller:9696/v2.0/ports.json?tenant_id=47227b9865f64869aee959af81caf8dd&device_id=74f3bd67-4362-477d-b700-c10866dea8a6 GET http://controller:9696/v2.0/floatingips.json?fixed_ip_address=1.1.1.4&port_id=2cbc7875-b460-4c59-b87f-078e1ff1d5b6 GET
