AP 基本性能参数介绍

AP 基本性能参数介绍

主要参数

• Shpreamble
• WMM
• Shortgi
• RTS/CTS
• AMPDU
• Disablecoext
• Chwidth

Shpreamble参数介绍

概述： shpreamble全称Short Preamble，前导码(Preamble)是数据帧头部的一组Bit位，用于同步发送端与接收端的传输信号，前导码分为两种：长前导码(Long Preamble)和短前导码(Short Preamble)。缺省情况下，设备选中长传导码传输数据，为了提高网络传输效率，可使用短前导码

配置： iwpriv athx shpreamble 1   （开启短前导码）
     ipwriv  athx shpreamble 0  （开启长前导码）

WMM参数介绍

概述：WMM全称Wi-Fi Multimedia，主要用于保障wlan数据帧的优先级
原理：在WLAN中，802.11协议规定，所有的终端获取到信道的机会是均等的。但WMM通过将数据报文划分为4个AC(？)，高优先级AC占用信道的机会高于低优先级AC，从而能针对每类报文提供不同级别的服务。
AC: Access Category，接入分类。WMM定义的按照优先级从高到低的顺序分为：Voice（语音流）、Video（视频流）、Best-effort（尽力而为流）、Back-ground（背景流）四个优先级队列，用于确保高优先级分类的报文优先抢占无线信道和发送
配置： iwpriv athx wmm 1   （开启 wmm）
     iwpriv athx wmm 0    (关闭  wmm)


Shortgi参数介绍

概述:  shortgi全称Short Guard Interval(保护间隔)，为了减少数据块之间的干扰。

原理：射频芯片在使用OFDM调制方式发送数据时，整个帧被划分为不同的数据块进行传输，为了数据传输的可靠性，数据块之间会有GI，用以保证接受侧能够正确解析出各个模块。无线信号在空间传输会因为多径等因素在接收侧形成时延，如果后续数据发送过快，会和前一个数据块形成干扰，而GI就是用于屏蔽这个干扰。通过11a/g模式的GI时长800ns，而Short GI时长为400ns,在使用Short GI 情况下，可提高10%的速率。

配置：
         iwpriv  athx shortgi  1   (开启shortgi)
         iwpriv  athx  shortgi 0  （关闭shortgi)

RTS/CTS参数介绍

概述：RTS/CTS全称Request To Send/Clear To Send,即请求发送/允许发送协议，用于避免隐藏节点信道冲突，而引起数据传输失败。

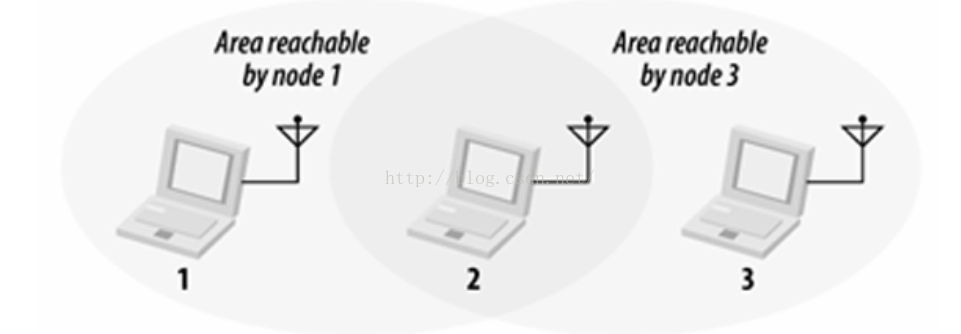

原理：站点1和站点3发送的数据帧长度超过RTS
    threshold值时，都会发送RTS请求帧，站点2将会发送CTS帧来应答首先接收到的RTS帧。只有接收到CTS帧的站点才可以发送数据，没有收到CTS帧的站点默认信道冲突，则等待一定时间再发送RTS请求帧。如果每个工作站每次发送数据前都要执行CTS-RTS握手，将导致过多的RTS占用信道带宽，影响吞吐量。

配置：
         iwconfig athx  rts  1500  (开启RTS:1500B)
         iwconfig athx  rts  off  （关闭RTS)



AMPDU参数介绍

概述:Ampdu全称aggregation MAC protocol data unit(聚合MAC协议数据单元)，80211n协议耗费了相当的效率用作链路的维护，从而大大降低了系统的吞吐量，引入帧聚合技术，能够有效提高MAC层效率

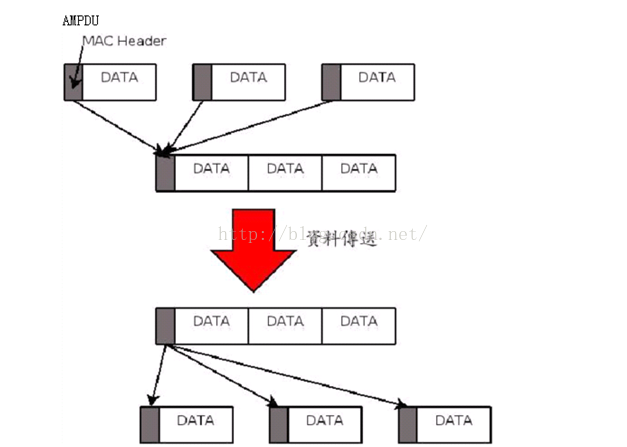

原理：Ampdu将数个相同目地的数据帧，集合成一次发送，以减少底层hand shaking时间，同时也减少Header重复传送，以达到快速传送的目的。

配置：
         iwpriv  athx  ampdu  1   (开启ampdu)
         iwpriv  athx  ampdu  0  （关闭ampdu)



Disablecoext/Chwidth参数介绍

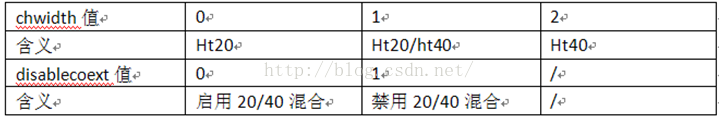

概述: Disablecoext和Chwidth参数主要影响信道带宽(?),参数含义如下


配置 : 在测试HT40吞吐量时，必须设置如下
    iwpriv athx  disablecoext 1
    iwpriv athx  chwidth  2

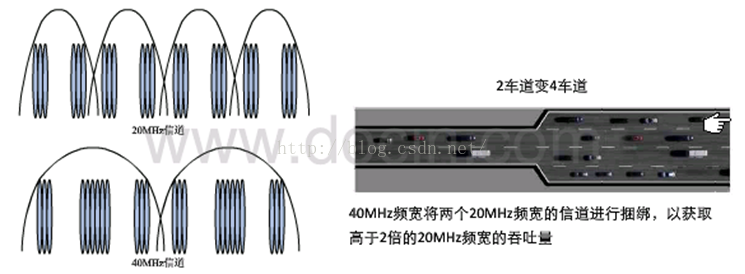

信道带宽:  调制载波占据的频率范围，也是发送无线信号频率的标准。80211b/g/a信道占用20MHz频宽，而11n定义了两种不同的频宽：20MHz和40MHz
