最详细的 NavigationDrawer 开发实践总结

接着来写写Android系统UI新特性，本文是我对最近开发过程中应用 NavigationDrawer 特性的详细总结。本文涉及到的所有代码实现细节，会在文末附上源码地址。有问题欢迎在下方留言讨论 。

NavigationDrawer 简介

NavigationDrawer 是 Google 在 Material Design 中推出的一种侧滑导航栏设计风格。说起来可能很抽象，我们直接来看看 网易云音乐 的侧滑导航栏效果

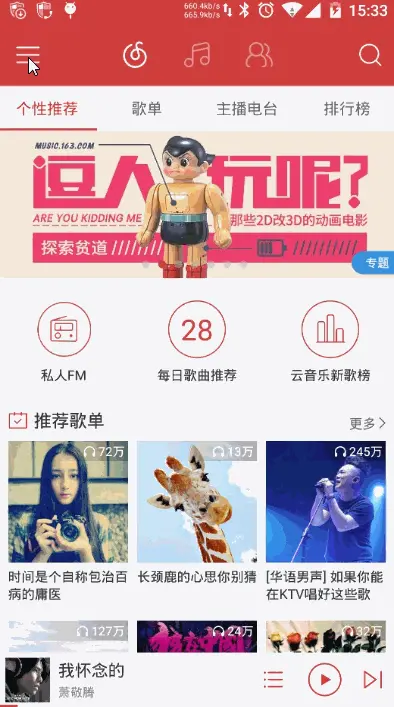

网易云音乐侧滑导航栏效果

Google 为了支持这样的导航效果，推出一个新控件 —— DrawerLayout 。而在 DrawerLayout 没诞生之前，需求中需要实现侧滑导航效果时，我们必然会选择去选择一些成熟的第三方开源库（如最有名的 SlidingMenu）来完成开发 。效果上，普遍都像 手Q 那样：

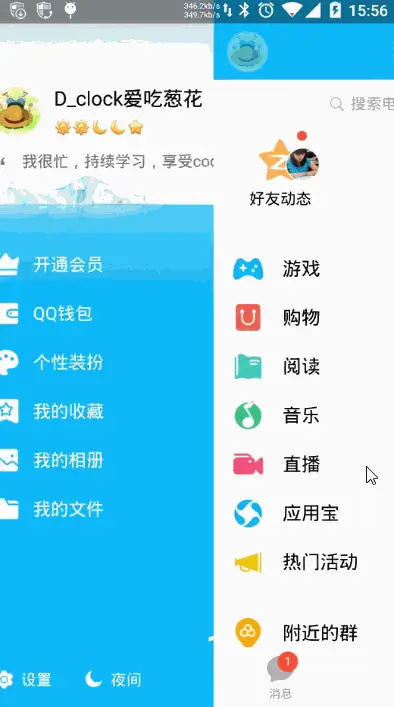

手Q的SlidingMenu实现侧滑效果

在对比过 DrawerLayout 和 SlidingMenu 的实现效果后，基于以下的几点，我认为完全可以在开发中使用 DrawerLayout 取代以前的 SlidingMenu：

1. 从动画效果上看，你会发现两者仅仅是在移动的效果上有些差别外，其他地方并没有太大的差异
2. 在交互效果上，我认为这两者都差不多的，就算你把 网易云音乐 的效果套到了 手Q 上，也不会影响到用户的交互
3. DrawerLayout 用起来比 SlidingMenu 更简单，代码量更少(往下看就知道了)
4. DrawerLayout 是向下兼容的，所以不会存在低版本兼容性问题
5. Google 亲儿子，没理由不支持啊！！！！！！

到这里，要是你还没有引入 DrawerLayout 开发的冲动，请继续听我为你好好安利一番。

初识 DrawerLayout

一般情况下，在 DrawerLayout 布局下只会存在两个子布局，一个 内容布局 和 一个 侧滑菜单布局，这两个布局关键在于 android:layout_gravity 属性的设置。如果你想把其中一个子布局设置成为左侧滑菜单，只需要设置 android:layout_gravity="start" 即可（也可以是 left，右侧滑则为 end 或 right ），而没有设置的布局则自然成为 内容布局 。那么，使用 DrawerLayout 到底有多简单呢，我们先直接看看下面的布局文件

layout/activity_simple_drawer.xml

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <android.support.v4.widget.DrawerLayout
        android:id="@+id/simple_navigation_drawer"
        android:layout_width="match_parent"
        android:layout_height="match_parent">

        <!--内容视图-->
        <include
            android:id="@+id/tv_content"
            layout="@layout/drawer_content_layout"
            android:layout_width="match_parent"
            android:layout_height="match_parent" />

        <!--左侧滑菜单栏-->
        <include
            layout="@layout/drawer_menu_layout"
            android:layout_width="250dp"
            android:layout_height="match_parent"
            android:layout_gravity="start" />

        <!--右侧滑菜单栏-->
        <include
            layout="@layout/drawer_menu_layout"
            android:layout_width="250dp"
            android:layout_height="match_parent"
            android:layout_gravity="end" />
    </android.support.v4.widget.DrawerLayout>

</RelativeLayout>

到此，你在 Activity 里面什么都不用做，就已经完成了下面侧滑效果的实现了，简单到害怕有木有。

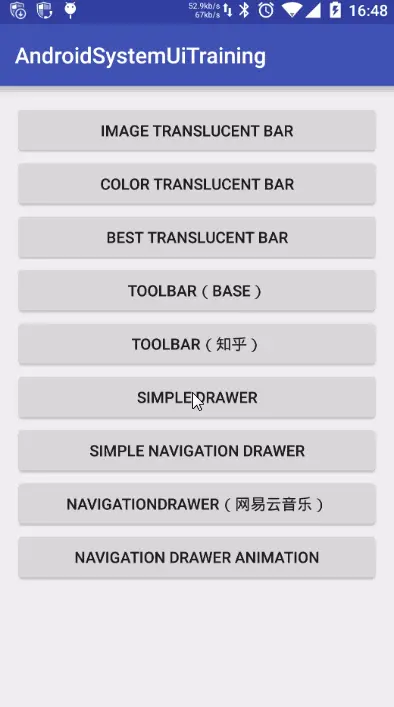

最简单的侧滑效果实现

在欣赏着 DrawerLayout 简单方便的同时，Google 也为我们提供了 DrawerLayout 很多常用的API，其中包括：打开或关闭侧滑栏、控制侧滑栏的方向、设置滑动时渐变的阴影颜色和监听滑动事件等。

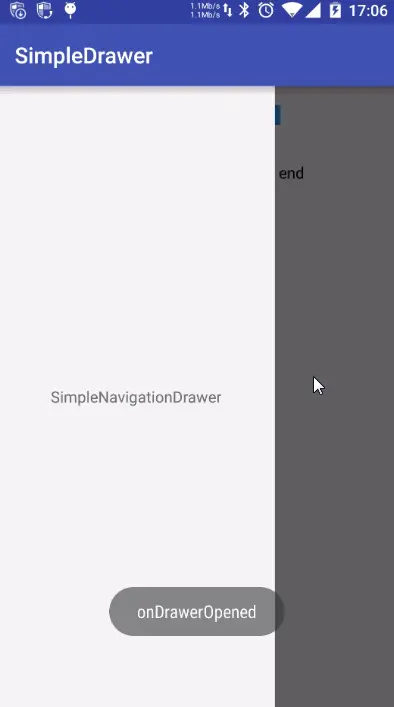

SimpleDrawerActivity运行效果

具体详细代码请参加工程中的 SimpleDrawerActivity，此处就不贴代码了。还有一处 DrawerLayout 使用的小细节需要温馨提醒一下，有一次，我手误把 DrawerLayout 的 android:layout_width 设置成 wrap_content，就出现下面的异常了

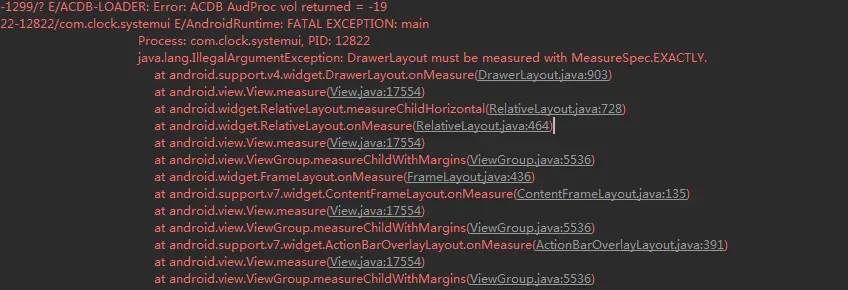

DrawerLayout的wrap_content错误

遇到过相同情况的童鞋，只需要把 android:layout_width 设置成 match_parent 即可。

再识 NavigationView

在 Google 推出 NavigationDrawer 设计中，NavigationView 和 DrawerLayout 是官方推荐的最佳组合。在使用 NavigationView 前，因为它是在 Material Design 的兼容包中，所以需要先在 build.gradle 中引入

    compile 'com.android.support:design:23.1.1'

这里因为我工程配置的 compileSdkVersion 是 23 ，所以需要引入 com.android.support:design：23.x.x 的版本。需要吐槽的是，这里如果你引入了 com.android.support:design：23.1.0 ，工程运行后 NavigationView 会报一个 android.view.InflateException：xxxxxx 的错误（又是一个大坑）。

接下来简单的介绍一下 NavigationView 的使用，我们继续看看几个相关布局文件 layout/activity_simple_navigation_drawer.xml、layout/navigation_drawer_header.xml、menu/navigation_drawer_menu.xml 和 实现效果：

layout/activity_simple_navigation_drawer.xml

<?xml version="1.0" encoding="utf-8"?>
<android.support.v4.widget.DrawerLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:id="@+id/drawer"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:orientation="vertical">

        <TextView
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            android:gravity="center"
            android:text="NavigationDrawerContent" />
    </LinearLayout>

    <android.support.design.widget.NavigationView
        android:id="@+id/navigation_view"
        android:layout_width="wrap_content"
        android:layout_height="match_parent"
        android:layout_gravity="start"
        app:headerLayout="@layout/navigation_drawer_header"
        app:menu="@menu/navigation_drawer_menu" />

</android.support.v4.widget.DrawerLayout>

layout/navigation_drawer_header.xml

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="250dp"
    android:background="@color/color_512da8">

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_alignParentBottom="true"
        android:layout_alignParentLeft="true"
        android:layout_margin="10dp"
        android:text="HeaderLayout"
        android:textColor="@android:color/white"
        android:textSize="18sp" />
</RelativeLayout>

menu/navigation_drawer_menu.xml

<?xml version="1.0" encoding="utf-8"?>
<menu xmlns:android="http://schemas.android.com/apk/res/android">

    <group android:checkableBehavior="single">
        <item
            android:id="@+id/item_green"
            android:icon="@mipmap/green"
            android:title="Green" />
        <item
            android:id="@+id/item_blue"
            android:icon="@mipmap/blue"
            android:title="Blue" />
        <item
            android:id="@+id/item_pink"
            android:icon="@mipmap/pink"
            android:title="Pink" />
    </group>

    <item android:title="SubItems">
        <menu>
            <item
                android:id="@+id/subitem_01"
                android:icon="@mipmap/ic_launcher"
                android:title="SubItem01" />
            <item
                android:id="@+id/subitem_02"
                android:icon="@mipmap/ic_launcher"
                android:title="SubItem02" />
            <item
                android:id="@+id/subitem_03"
                android:icon="@mipmap/ic_launcher"
                android:title="SubItem03" />
        </menu>
    </item>

    <item android:title="SubItems">
        <menu>
            <item
                android:id="@+id/subitem_04"
                android:icon="@mipmap/ic_launcher"
                android:title="SubItem04" />
            <item
                android:id="@+id/subitem_05"
                android:icon="@mipmap/ic_launcher"
                android:title="SubItem05" />
            <item
                android:id="@+id/subitem_06"
                android:icon="@mipmap/ic_launcher"
                android:title="SubItem06" />
        </menu>
    </item>
</menu>

最终得到下面的效果

activity_simple_navigation_drawer.xml实现效果

总的来说，NavigationView 比较关键的属性就只有 app:headerLayout 和 app:menu ，它们分别对应效果图中顶部的 紫色区域（layout/navigation_drawer_header.xml） 和 下方的 填充菜单项(menu/navigation_drawer_menu.xml)。其实是用起来也和 DrawerLayout 一样，非常简单。

不实用的 NavigationView

其实谈到 NavigationView，个人认为它设计并不实用，而且是比较呆板的。最直接的一点是，它的菜单图标

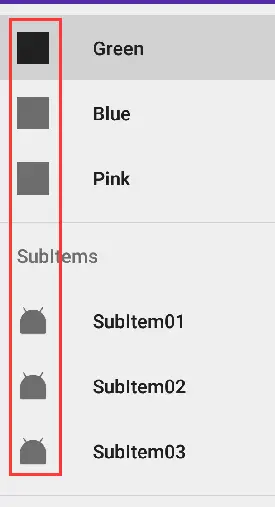

NavigationView默认图标颜色

第一次运行代码的时候，把我五颜六色的图标居然跑出来这效果，差点没一口水喷在屏幕上。好在代码中可以调用下面这个API

    mNavigationView.setItemIconTintList(null);//设置菜单图标恢复本来的颜色

还原菜单图标庐山真面目。（着实看不懂 Google 的设计了...）

其次，是关于菜单相中图标大小和文字间距之类的设置，从 Google 的设计文档来看，

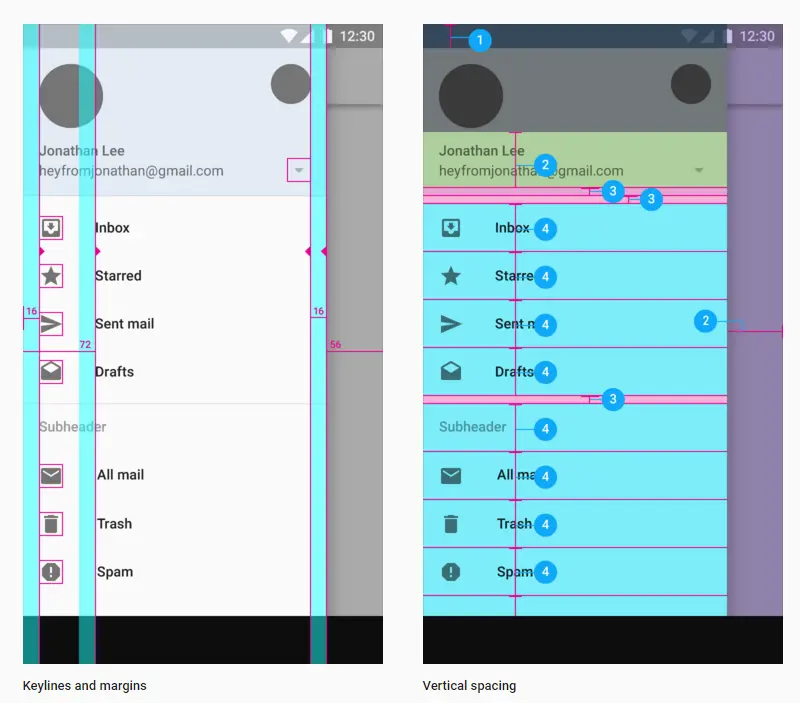

NavigationView设计

NavigationView 基本已经规定设置好了大小距离，留给我们可以改动的空间并不多。如果你想调整一下菜单的布局宽高之类的，基本是不可能的了（即使可能，也估计非常蛋疼）。所以，目前我基本还没见过国内哪个 app 是直接使用了 NavigationView 来做导航（如果有的话，欢迎告知一下）。

以上关于 NavigationView 不实用，仅是本人的一些看法，如果你有不同看法，欢迎留言讨论。为了加深一下 NavigationDrawer 设计的实践，下面来大致的模仿实现网易云音乐的导航效果。

仿网易云音乐的 NavigationDrawer 实现

先来看看网易云音乐的效果

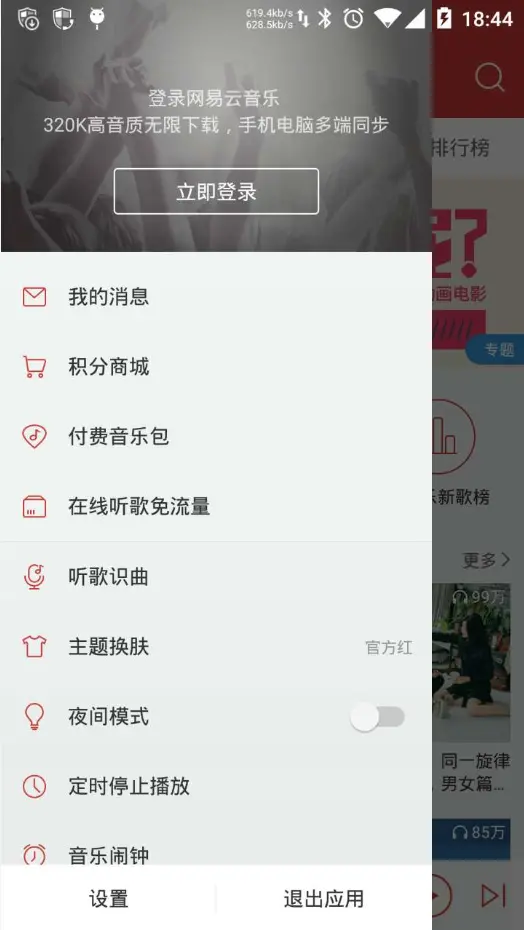

云音乐导航菜单

主要就是一个线性布局的菜单并结合了 Translucent System Bar 的特性（还不知道的童鞋请看我前面写的文章哈），下面就直接看看大致实现的布局文件 :

layout/activity_cloud_music.xml

<?xml version="1.0" encoding="utf-8"?>
<android.support.v4.widget.DrawerLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:id="@+id/drawer"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="@color/color_cd3e3a">

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:fitsSystemWindows="true"
        android:orientation="vertical">

        <TextView
            android:layout_width="match_parent"
            android:layout_height="65dp"
            android:background="@color/color_cd3e3a"
            android:gravity="center"
            android:text="网易云音乐"
            android:textColor="@android:color/white"
            android:textSize="18sp" />

        <LinearLayout
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            android:background="@android:color/white"
            android:orientation="vertical">

        </LinearLayout>
    </LinearLayout>

    <LinearLayout
        android:id="@+id/navigation_view"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:layout_gravity="start"
        android:background="@android:color/white"
        android:fitsSystemWindows="true"
        android:orientation="vertical">

        <ImageView
            android:layout_width="match_parent"
            android:layout_height="180dp"
            android:scaleType="centerCrop"
            android:src="@mipmap/topinfo_ban_bg" />

        <LinearLayout
            android:layout_width="match_parent"
            android:layout_height="50dp"
            android:gravity="center_vertical"
            android:orientation="horizontal">

            <ImageView
                android:layout_width="40dp"
                android:layout_height="40dp"
                android:layout_marginLeft="10dp"
                android:layout_marginRight="10dp"
                android:src="@mipmap/topmenu_icn_msg" />

            <TextView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="我的消息"
                android:textColor="@android:color/black"
                android:textSize="15sp" />
        </LinearLayout>

        ...
        ...
        ...

    </LinearLayout>
</android.support.v4.widget.DrawerLayout>

最终即可实现类似网易云音乐的效果。

仿造网易云音乐

彩蛋

彩蛋一：左上角的导航动画效果实现

左上角的导航动画

经常会看有些 app 的左上角有这些带感的导航动画，之前想要引入这种效果，都是来自第三方的开源代码，诸如下面两个比较有名的：

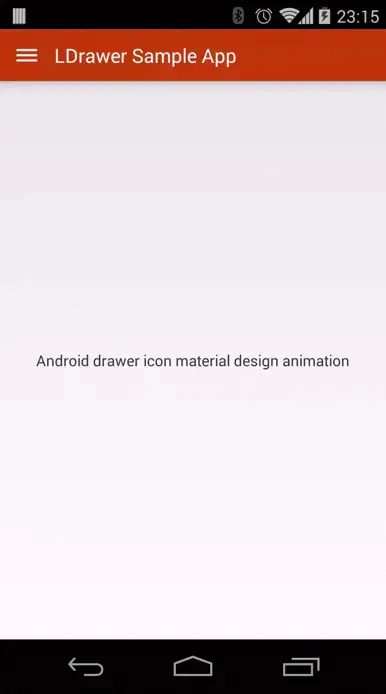

1. LDrawer
2. android-ui

而现在再也不需要了，Google 推出的 ActionBarDrawerToggle 也能实现这样的效果了，具体查看我在 NavigationDrawerAnimationActivity 中的实现代码

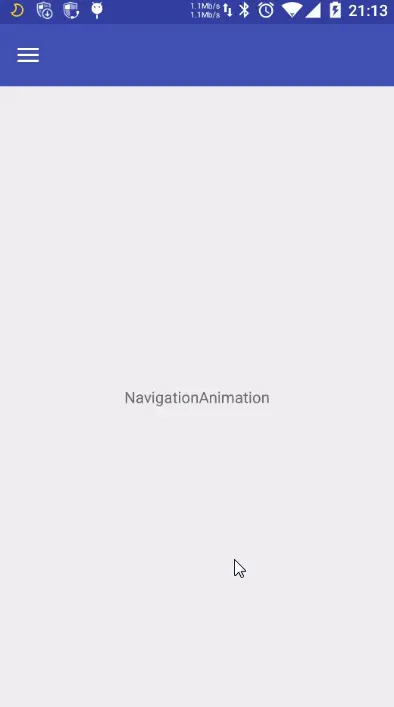

ActionBarDrawerToggle实现效果

如果你对上面这种动画，效果不满意，也可以考虑一下 material-menu 的另一种实现效果。

material-menu动画效果

彩蛋二：比 NavigationView 更好的选择

前面提到 NavigationView 的不实用性，如果你真的要实现 NavigationView那样的效果，又渴望比较高的自由度。这个功能强大且自由度很高的开源库 MaterialDrawer 应该是个很不错的选择。

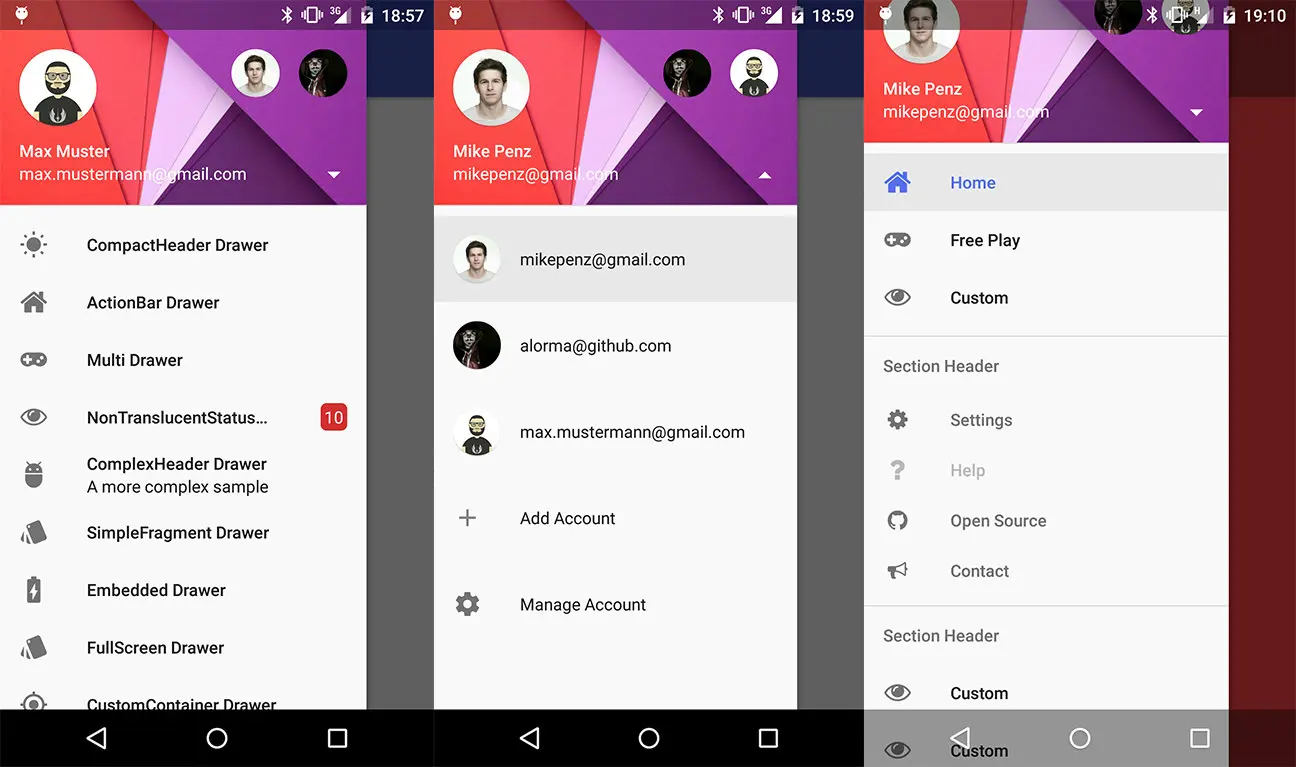

MaterialDrawer 效果图一

MaterialDrawer 效果图二

总结

到此，对于 NavigationDrawer 的实践总结基本结束。整体给我的感觉是，自从 Material Design 设计开始推出后，Google 推出的这些新控件使用起来更加简单，这能让我们更好的把精力放在编写业务代码上。很多以前需要借助第三方开源库才能实现的效果，现在已经慢慢的不需要了。当然，我们依旧可以去深入的学习这些优秀开源代码，沉淀到更多的干货。这样，小菜也就慢慢成为大牛了。

分享即美德，源代码请看：https://github.com/D-clock/AndroidSystemUiTraining ，本篇的主要实现代码如下红圈所示

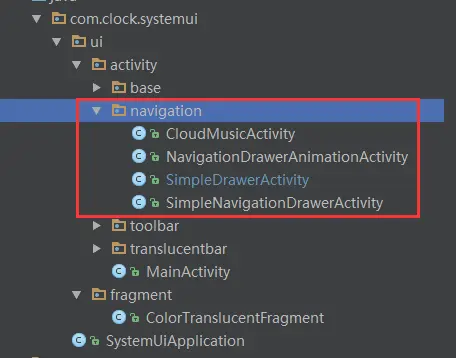

主要示例代码
