CCNA学习笔记七 DTE广域网(PPP)WAN

原创 2015年11月25日 22:03:13

长距离传输

DTE 和DCE
网线:串口
Router上面》》DTE:带有链接广域网线路端口的用户端设备
Modem上面》》DCE:广域网提供商的末端通信设备
PPPoE::在以太网上使用广域网的协议
DTE::配置时钟,   发送数据的频率
DCE ::配置时钟
专线链接:稳定,速率低   64k  128k  256k........
独享的,预先建立好了的广域网通信通道
交换式链接
          电路交换链接
                    根据需要进行连接  每一次通信回话期间都要建立,保持,然后拆除,在电信运运营商网络中建立的
          分组交换链接
                    将传输的数据分组,多个网络设备共享的
宽带链接
     使用PPPoE认证

封装协议::
          HDLC (思科私有)

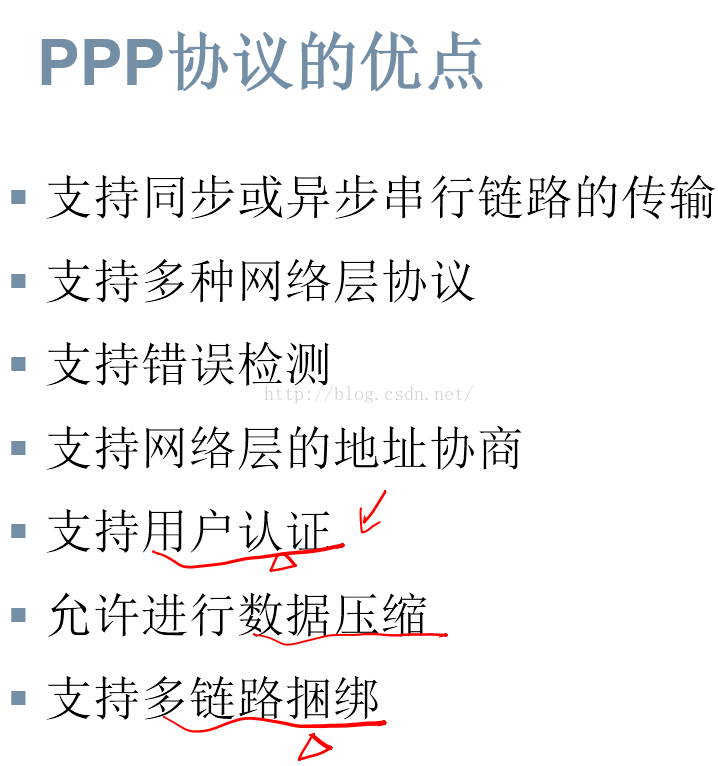

          PPP(公有)>>最常用>>point to point protocol  支持IP地址协商  支持用户验证
          帧中继Frame Relay>>淘汰》》DLCL 数据链路连接标示  ,用来标示帧中继的每条虚电路》》一对DLCL形成一个PVC》》一个虚拟的链路
          ATM>>已经被淘汰》》异步传输模式》》输给了IP协议
光纤传输距离》》单模2KM  》》多模500M左右
E1/CE1  2M线
PPP协议(二层协议)

串口传输速度:::1.544M
支持两种认证协议   PAP 口令认证协议  (明文)CHAP 质询握手认证协议(挑战握手认证协议)》》最常用
GNS3   按住SHITF点击连线,选择连线方式
命令
服务端
interface Serial1/0
encapsulation ppp  配置PPP封装协议
ppp authentication pap 开启pap认证协议
ip add .........
no sh
用户端
username  <name> password <密码>
encapsulation ppp  配置PPP封装协议
ppp pap sent-username <用户名> password <密码>
ip add ............
no sh

show run u|....???
no ppp pad send username 关闭认证,不发送认证密码
广域网封装::无MAC地址
CDP:思科发现协议,用于发现连接的是什么设备
CHAP认证
三次握认证协议,不发送口令,主认证方首先发起认证请求,安全性比PAP高
密文传输MD5加密
服务端::
default interface s1/0 恢复默认配置
encapsulation ppp
ppp authentication chap 开启chap认证协议
ip add.......
no  sh
客户端::
encapsulation ppp
ppp chap hostname <name>
ppp chap password <密码>
no sh
ip add .........
do show run s1/0
config模式下可以用   do ping ........
双向认证::客户端开启ppp authentication  chap
ppp chap hostname <name>
ppp chap password <密码>
username <name>  password <密码>

do show run | se user 查看设置的用户名和密码
