CAM350技巧【导入gerber文件】【单位尺度设置】【CAM测量】【操作说明与快捷键】【Cam350显示钻孔异常解决】

导入gerber文件（板厂返回或者他人设计文件）

gerber文件不能够直接打开，需要用cam350软件的导入功能来打开，如下：

这节摘录于：http://wenku.baidu.com/link?url=tZ63X1zqv-AD8TR5415q_-GW2zMU-9IPCthjkIRybeGGiCaDFjftYpCRVlGbuEuW5-yHIV5xdBZ-vXTzHnV9mGBZBNmYv04wP1PSs-G4r3m

这里还说了cam软件的相关操作

    注意：如果之前已经打开了gerbera数据，这里想不不关掉CAM350软件重新打开新的gerbera，这里先点击文件菜单栏下面的“新建”按钮，再用自动输入的方法导入！



单位尺度设置



CAM测试距离最重要的是单位尺度，单位尺度设置方法如下：

重要的是这里的设置一定要对：

这里最好使用英制的单位尺度，效果更佳好，公制的太大了，英制与公制转换如下：



inch：英寸       mil：密耳        mm：毫米        cm：厘米

1mil=0.0254mm=25.4um

100mil=2.54mm

1mm=39.37mil

1inch=1000mil=25.4mm

foot是英尺

1 foot = 12 inch = 304.8 mm=30.48 cm

市制单位中，1尺 = 1/3米 = 33.3 cm，二者差不多



CAM测量

这里测量单位是一个十分重要的因素，下面设置测量单位：

注意这里默认下是没有0.1000:0.1000的，这时候选择一个，然后再点击修改：



菜单Info->Measure->Point-Point，点击相应位置测距。

孔径测试说明：

问题：

在CAM上的测量：



在AD上的样子：

在CAM下看怎么是27.7呢，明显是19.6呀，这个27.7是什么意思
下面是QQ群里的解释：














操作说明与快捷键

摘录于：https://zhidao.baidu.com/question/558178035.html



在具体的操作后（如MOVE，COPY 等）键入
W 选择框内
W-I 选择框外
A 选择全部
F 显示中心线
第一步：单个文件处理（要拼的板子分别都要处理）
1、 导入GERBER（file/import/autoimport）
2、 定位：
EDIT-Change-orgin-grid orgin
左小角栅格设为（10，10）(左上脚)
3、 删除板框外多余的东东（edit/delete）
4、 设置原点：（即为拼接点）
注意事项：若两块板子相拼则一块板子的原点设在板框的右下角，另一块板子则应设置在板框
的左下角
EDIT-Change-orgin-space orgin
5、保存CAM 文件
第二步 拼接
1、 打开单个CAM 文件（需已设置好拼接点）
2、 设置单位（mm）
setting-unit-metre
3、 调入另一个CAM 文件，调入时需注意两板子之间的间距，可视栅格的大小来掌握
FILE- MERGE 这时会出现一个框框
4、 炸开
EDIT-Change-explove all
5、 DRILL 层对位单独调入DRILL 层
Digits 中将 integer 设为3 decimal 设为5

    注意：上面所说的要在选择具体操作后快捷键才有效，否则即使是相同的快捷键会出现不一样的效果，比如W快捷键只有在选择了具体的操作后才有框选的作用，否则很用可能就是一个放大的作用，这里的具体操作是指选择了编辑菜单下面的相关选项，如下：

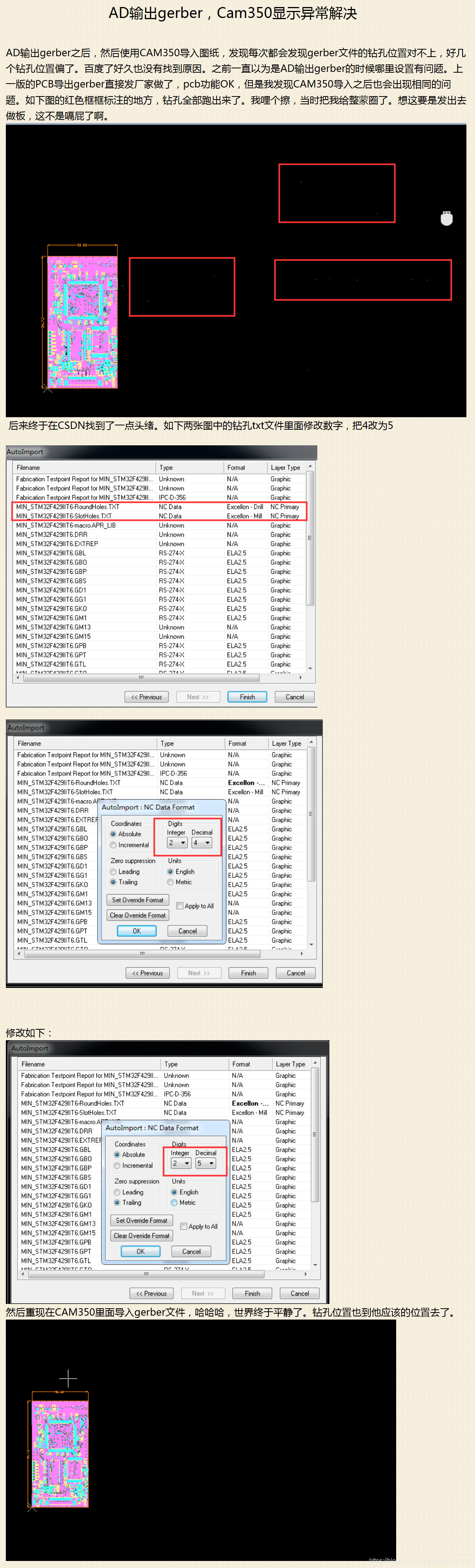

Cam350显示钻孔异常解决

本文摘录于：https://user.qzone.qq.com/905377346/blog/1546781182这里只是做学习备份之用，绝无抄袭之意，如果作者觉得有所不妥请联系本人，一定妥当处理！同时这里望阅读者查看原文章！
