opencv2.4.9中K-means算法理解

K-means算法

• opencv中文版原文描述是：K均值是一种非监督的聚类方法，使用K个均值来表示数据的分布，其中K由用户定义。该方法跟期望最大化方法的区别是K均值的中心不是高斯分布，而且因为各个中心竞争去“俘获”最近的点，所以聚类更像肥皂泡。该方法由Steinhaus发明，并由Lloyd推广使用。
• K均值有以下3个问题.
  1.它不能保证找到定位聚类中心的最佳方案，但是它能保证能收敛到某个解决方案。
  2.K均值无法指出应该使用多少个类别。
  3.K均值假设空间的协方差矩阵不会影响结果，或者已经归一化。 解决办法：
  1.多运行几次K均值，每次聚类中心不一样，最后选择方差最小的那个结果。
  2.首先将类别设为1，逐渐提高类别数，总方差会很快下降，直到出现一个拐点（不是极值点），选择拐点处对应的类别数。
  3.将数据乘以协方差矩阵。即点之间的距离不是欧式距离而是Mahalanobis距离。

opencv2.4.9中代码如下：

double cv::kmeans( InputArray _data, int K,
                   InputOutputArray _bestLabels,
                   TermCriteria criteria, int attempts,
                   int flags, OutputArray _centers )
{
    const int SPP_TRIALS = 3;//用于产生类中心时尝试的次数
    Mat data = _data.getMat();//数据矩阵
    bool isrow = data.rows == 1 && data.channels() > 1;
    int N = !isrow ? data.rows : data.cols;
    int dims = (!isrow ? data.cols : 1)*data.channels();
    int type = data.depth();//要求数据个数能用32bit表示

    attempts = std::max(attempts, 1);//聚类的次数
    CV_Assert( data.dims <= 2 && type == CV_32F && K > 0 );//只能处理2维及以下的数据
    CV_Assert( N >= K );//样本数必须大于类中心数

    _bestLabels.create(N, 1, CV_32S, -1, true);//每个样本最合适的类别,初始时为-1

    Mat _labels, best_labels = _bestLabels.getMat();//best_labels用于保存每次聚类时最好的类别，开始时可能为空
    if( flags & CV_KMEANS_USE_INITIAL_LABELS )
    {
        CV_Assert( (best_labels.cols == 1 || best_labels.rows == 1) &&
                  best_labels.cols*best_labels.rows == N &&
                  best_labels.type() == CV_32S &&
                  best_labels.isContinuous());
        best_labels.copyTo(_labels);//如果开始指定了类别，则放到_labels里
    }
    else
    {
        if( !((best_labels.cols == 1 || best_labels.rows == 1) &&
             best_labels.cols*best_labels.rows == N &&
            best_labels.type() == CV_32S &&
            best_labels.isContinuous()))
            best_labels.create(N, 1, CV_32S);
        _labels.create(best_labels.size(), best_labels.type());//如果没有指定类别，则创建类别空间
    }
    int* labels = _labels.ptr<int>();//用于临时保存样本的类别编号

    //centers用于临时保存每次迭代后类中心，old_centers用于临时保存每次迭代之前的类中心；开始时都为空
    Mat centers(K, dims, type), old_centers(K, dims, type), temp(1, dims, type);
    vector<int> counters(K);//保存类别样本数
    vector<Vec2f> _box(dims);//包含dims个值初始化的元素,每个元素是个Vec2f
    Vec2f* box = &_box[0];
    double best_compactness = DBL_MAX, compactness = 0;
    RNG& rng = theRNG();
    int a, iter, i, j, k;

    if( criteria.type & TermCriteria::EPS )
        criteria.epsilon = std::max(criteria.epsilon, 0.);
    else
        criteria.epsilon = FLT_EPSILON;
    criteria.epsilon *= criteria.epsilon;

    if( criteria.type & TermCriteria::COUNT )
        criteria.maxCount = std::min(std::max(criteria.maxCount, 2), 100);
    else
        criteria.maxCount = 100;

    if( K == 1 )
    {
        attempts = 1;
        criteria.maxCount = 2;
    }

    const float* sample = data.ptr<float>(0);//得到第一个样本（x,y）
    for( j = 0; j < dims; j++ )//box[0] = (x,x);box[1]=(y,y)
        box[j] = Vec2f(sample[j], sample[j]);

    for( i = 1; i < N; i++ )
    {
        sample = data.ptr<float>(i);
        for( j = 0; j < dims; j++ )
        {
            float v = sample[j];
            box[j][0] = std::min(box[j][0], v);//保存第j维的最小值
            box[j][1] = std::max(box[j][1], v);//保存第j维的最大值
        }
    }

    for( a = 0; a < attempts; a++ )
    {
        double max_center_shift = DBL_MAX;
        for( iter = 0;; )
        {
            swap(centers, old_centers);//迭代old_centers = centers，centers=0或centers=随机中心

            if( iter == 0 && (a > 0 || !(flags & KMEANS_USE_INITIAL_LABELS)) )
            {
                if( flags & KMEANS_PP_CENTERS )
                    generateCentersPP(data, centers, K, rng, SPP_TRIALS);//尝试SPP_TRIALS次用随机中心批量填充centers
                else
                {
                    for( k = 0; k < K; k++ )
                        generateRandomCenter(_box, centers.ptr<float>(k), rng);//随机中心填充第k个类中心
                }
            }
            else
            {
                if( iter == 0 && a == 0 && (flags & KMEANS_USE_INITIAL_LABELS) )
                {//判断输入参数是否合法
                    for( i = 0; i < N; i++ )
                        CV_Assert( (unsigned)labels[i] < (unsigned)K );//确保样本i的类别号从0开始小于K。
                }

                // compute centers
                centers = Scalar(0);
                for( k = 0; k < K; k++ )
                    counters[k] = 0;

                for( i = 0; i < N; i++ )
                {
                    sample = data.ptr<float>(i);
                    k = labels[i];
                    float* center = centers.ptr<float>(k);
                    j=0;
                    #if CV_ENABLE_UNROLLED
                    for(; j <= dims - 4; j += 4 )
                    {
                        float t0 = center[j] + sample[j];
                        float t1 = center[j+1] + sample[j+1];

                        center[j] = t0;
                        center[j+1] = t1;

                        t0 = center[j+2] + sample[j+2];
                        t1 = center[j+3] + sample[j+3];

                        center[j+2] = t0;
                        center[j+3] = t1;
                    }
                    #endif
                    for( ; j < dims; j++ )
                        center[j] += sample[j];//第k类的第j列和,用于计算新的类中心
                    counters[k]++;//每类的样本数
                }

                if( iter > 0 )
                    max_center_shift = 0;

                for( k = 0; k < K; k++ )
                {//for 循环确保每个类都有至少一个样本
                    if( counters[k] != 0 )
                        continue;

                    // if some cluster appeared to be empty then:
                    //   1. find the biggest cluster
                    //   2. find the farthest from the center point in the biggest cluster
                    //   3. exclude the farthest point from the biggest cluster and form a new 1-point cluster.
                    int max_k = 0;
                    for( int k1 = 1; k1 < K; k1++ )
                    {
                        if( counters[max_k] < counters[k1] )
                            max_k = k1;//得到1，2，...K-1中样本数最大的类别
                    }

                    double max_dist = 0;
                    int farthest_i = -1;
                    float* new_center = centers.ptr<float>(k);
                    float* old_center = centers.ptr<float>(max_k);//样本数最大的类别的类中心
                    float* _old_center = temp.ptr<float>(); // normalized
                    float scale = 1.f/counters[max_k];
                    for( j = 0; j < dims; j++ )
                        _old_center[j] = old_center[j]*scale;//用个数归一化类中心

                    for( i = 0; i < N; i++ )
                    {
                        if( labels[i] != max_k )//样本i不在最大组里
                            continue;
                        sample = data.ptr<float>(i);
                        double dist = normL2Sqr_(sample, _old_center, dims);//样本i到最大组的欧式距离

                        if( max_dist <= dist )
                        {//得到离最大组最远的点和距离
                            max_dist = dist;
                            farthest_i = i;
                        }
                    }

                    //将样本i从最大组转到空组中
                    counters[max_k]--;
                    counters[k]++;
                    labels[farthest_i] = k;
                    sample = data.ptr<float>(farthest_i);

                    for( j = 0; j < dims; j++ )
                    {
                        old_center[j] -= sample[j];
                        new_center[j] += sample[j];
                    }
                }

                for( k = 0; k < K; k++ )
                {
                    float* center = centers.ptr<float>(k);
                    CV_Assert( counters[k] != 0 );

                    float scale = 1.f/counters[k];
                    for( j = 0; j < dims; j++ )
                        center[j] *= scale; //第k类的第j列平均值

                    if( iter > 0 )
                    {
                        double dist = 0;
                        const float* old_center = old_centers.ptr<float>(k);
                        for( j = 0; j < dims; j++ )
                        {//计算k个类别新旧类中心点的欧式距离和
                            double t = center[j] - old_center[j];
                            dist += t*t;
                        }
                        max_center_shift = std::max(max_center_shift, dist);//得到最大的中心移动距离，用于确定算法是否收敛
                    }
                }
            }

            if( ++iter == MAX(criteria.maxCount, 2) || max_center_shift <= criteria.epsilon )
                break;

            // assign labels
            Mat dists(1, N, CV_64F);
            double* dist = dists.ptr<double>(0);
            parallel_for_(Range(0, N),
                         KMeansDistanceComputer(dist, labels, data, centers));//每次迭代得到样本到类中心的距离和label
            compactness = 0;//compactness是逐渐减少的
            for( i = 0; i < N; i++ )
            {
                compactness += dist[i];
            }
        }

        if( compactness < best_compactness )
        {//一次聚类完成后，计算各个样本到其类中心距离和
            best_compactness = compactness;
            if( _centers.needed() )
                centers.copyTo(_centers);//把最终类中心结果保存到输入参数_centers
            _labels.copyTo(best_labels);//把最终的样本类别保存到best_labels
        }
    }

    return best_compactness;//返回分类的代价函数，即距离和
}

其中如果函数中flag可取如下三个：

enum
{
    KMEANS_RANDOM_CENTERS=0, // Chooses random centers for k-Means initialization
    KMEANS_PP_CENTERS=2,     // Uses k-Means++ algorithm for initialization
    KMEANS_USE_INITIAL_LABELS=1 // Uses the user-provided labels for K-Means initialization
};

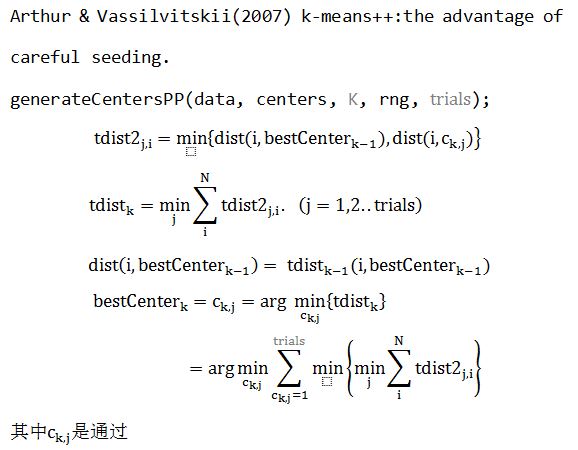

K-means++算法的计算如下：

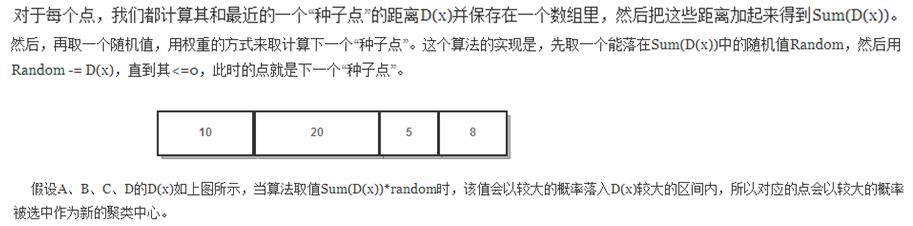

这个方法得到的。更详细的关于k-means的说明在http://blog.csdn.net/chlele0105/article/details/12997391。
opencv2.4.9中k-means++的代码如下：

static void generateCentersPP(const Mat& _data, Mat& _out_centers,
                              int K, RNG& rng, int trials)
{
    int i, j, k, dims = _data.cols, N = _data.rows;
    const float* data = _data.ptr<float>(0);
    size_t step = _data.step/sizeof(data[0]);
    vector<int> _centers(K);
    int* centers = &_centers[0];
    vector<float> _dist(N*3);
    /*tdist2临时保存每个点到类中心的距离，tdist保存sum（tdist2）最小的tdist2,用于确定一个类中心
    dist用于在确定第k个类中心时保存上一次类中心的tdist
    */
    float* dist = &_dist[0], *tdist = dist + N, *tdist2 = tdist + N;
    double sum0 = 0;

    centers[0] = (unsigned)rng % N;//样本编号

    for( i = 0; i < N; i++ )
    {//计算每个样本i到样本centers[0]的欧式距离和
        dist[i] = normL2Sqr_(data + step*i, data + step*centers[0], dims);
        sum0 += dist[i];
    }

    for( k = 1; k < K; k++ )
    {//根据通过随机猜的方法确定K个类中心
        double bestSum = DBL_MAX;
        int bestCenter = -1;

        for( j = 0; j < trials; j++ )
        {//从trials个候选中心选出一个作为第k个类中心
            //根据距离用随机数方法确定样本i，作为类中心候选者，一共有trials个候选者
            double p = (double)rng*sum0, s = 0;
            for( i = 0; i < N-1; i++ )
                if( (p -= dist[i]) <= 0 )
                    break;
            int ci = i;

            parallel_for_(Range(0, N),
                         KMeansPPDistanceComputer(tdist2, data, dist, dims, step, step*ci));
            for( i = 0; i < N; i++ )
            {
                s += tdist2[i];
            }

            if( s < bestSum )
            {//得到每个样本到可选类中心（随机产生）的最小距离及对应的样本
                bestSum = s;
                bestCenter = ci;
                std::swap(tdist, tdist2);//tdist =tdist2
            }
        }
        centers[k] = bestCenter;
        sum0 = bestSum;
        std::swap(dist, tdist);//dist =tdist
    }

    for( k = 0; k < K; k++ )
    {
        const float* src = data + step*centers[k];
        float* dst = _out_centers.ptr<float>(k);//得到类中心的坐标值，作为输出参数
        for( j = 0; j < dims; j++ )
            dst[j] = src[j];
    }
}

使用K-means示例代码在samples/cpp/kmeans.cpp中，不过只能对2维数据聚类。

（转载请注明作者和出处：http://blog.csdn.net/CHIERYU 未经允许请勿用于商业用途）
