作者：crashMaker

说明

开发环境的搭建以及应用工程的创建方法在这里不再赘述，可参考笔者文章《钛极OS(TiJOS)物联网操作系统之初体验》或访问钛极OS(TiJOS)系统官方发布的教程☞钛极OS(TiJOS)应用开发环境搭建

功能实现

解码红外遥控编码，编码方式为NEC码，并将遥控编码在屏幕上显示（支持重复码的接收显示）。

硬件准备

1. TiKit-T600-ESP8266A 开发板
2. TiVS1838BNEC红外接收模块
3. TiOLED_UG2864显示模块(OLED12864)
4. 红外线遥控器(迷你版)
5. 杜邦线若干
6. USB线两条

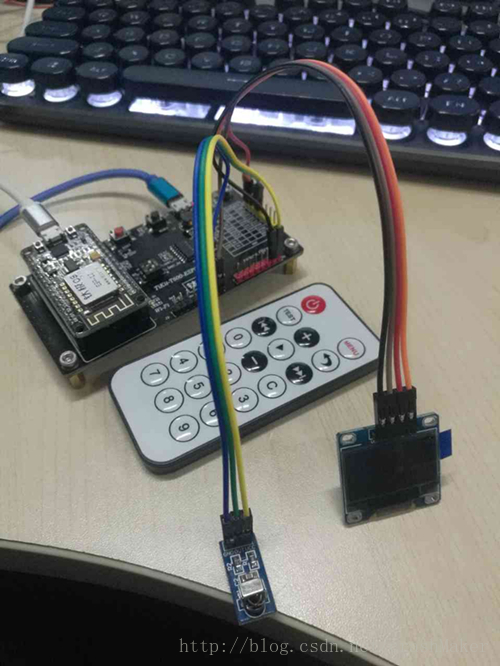

硬件连接

TiKit开发板<——连接——>TiOLED_UG2864显示模块

SCL <——连接——>SCL

SDA <——连接——>SDA

3.3V <——连接——>VCC

GND <——连接——>GND

===================================

TiKit开发板<——连接——>TiVS1838BNEC红外接收模块

PIN3 <——连接——>OUT

3.3V <——连接——>VCC

GND <——连接——>GND

===================================

程序编写

在Eclipse中新建TiJOS Application工程，编写JAVA代码如下：

import java.io.IOException;

import tijos.framework.devicecenter.TiGPIO;
import tijos.framework.devicecenter.TiI2CMaster;
import tijos.framework.sensor.infrared.ITiVS1838BNECEventListener;
import tijos.framework.sensor.infrared.TiVS1838BNEC;
import tijos.framework.transducer.led.TiOLED_UG2864;
import tijos.util.Delay;

class DecodingEventListener implements ITiVS1838BNECEventListener {

    private TiOLED_UG2864 _oled;

    public DecodingEventListener(TiOLED_UG2864 oled) {
        this._oled = oled;
    }
    /**
     * 接收事件处理
     */
    public void cmdReceived(TiVS1838BNEC arg0) {
        try {
            _oled.print(1, 0, "ADDR:"+arg0.getAddress());
            _oled.print(2, 0, "CODE:"+arg0.getCommand());
            _oled.print(3, 0, "REPEAT:No ");
        }
        catch(IOException e) {
            e.printStackTrace();
        }
    }

    /**
     * 接收重复事件处理
     */
    public void cmdRepeat(TiVS1838BNEC arg0) {
        try {
            _oled.print(3, 0, "REPEAT:Yes");
        }
        catch(IOException e) {
            e.printStackTrace();
        }
    }
}

/**
 * 解码红外遥控编码，编码方式为NEC码，并将遥控编码在屏幕上显示（支持重复码的接收显示）。
 *
 * @author crashMaker
 *
 */
public class Decoding {

    public static void main(String[] args) {
        try {
            //定义要使用的I2C接口
            int i2cPort = 0;
            //定义要使用的GPIO接口和PIN资源
            int goioPort = 0;
            int outPin = 3;

            //打印日志
            System.out.println("This is a infrared decoding test.");

            //分配I2C和GPIO资源
            TiI2CMaster i2c = TiI2CMaster.open(i2cPort);
            TiGPIO gpio = TiGPIO.open(goioPort, outPin);

            //绑定资源到实例，完成与硬件的映射
            TiOLED_UG2864 oled = new TiOLED_UG2864(i2c, 0x78);
            TiVS1838BNEC vs1838b = new TiVS1838BNEC(gpio, outPin);

            //创建解码事件监听对象，并设置监听者
            DecodingEventListener lc = new DecodingEventListener(oled);
            vs1838b.setEventListener(lc);

            //显示屏幕打开，并显示信息
            oled.turnOn();
            oled.clear();
            oled.print(0, 0, "===crashMaker===");

            //保证主线程不退出
            while(true) {
                //线程睡眠1秒
                Delay.msDelay(1000);
            }
        }
        catch(IOException e) {
            e.printStackTrace();
        }
    }
}

功能演示

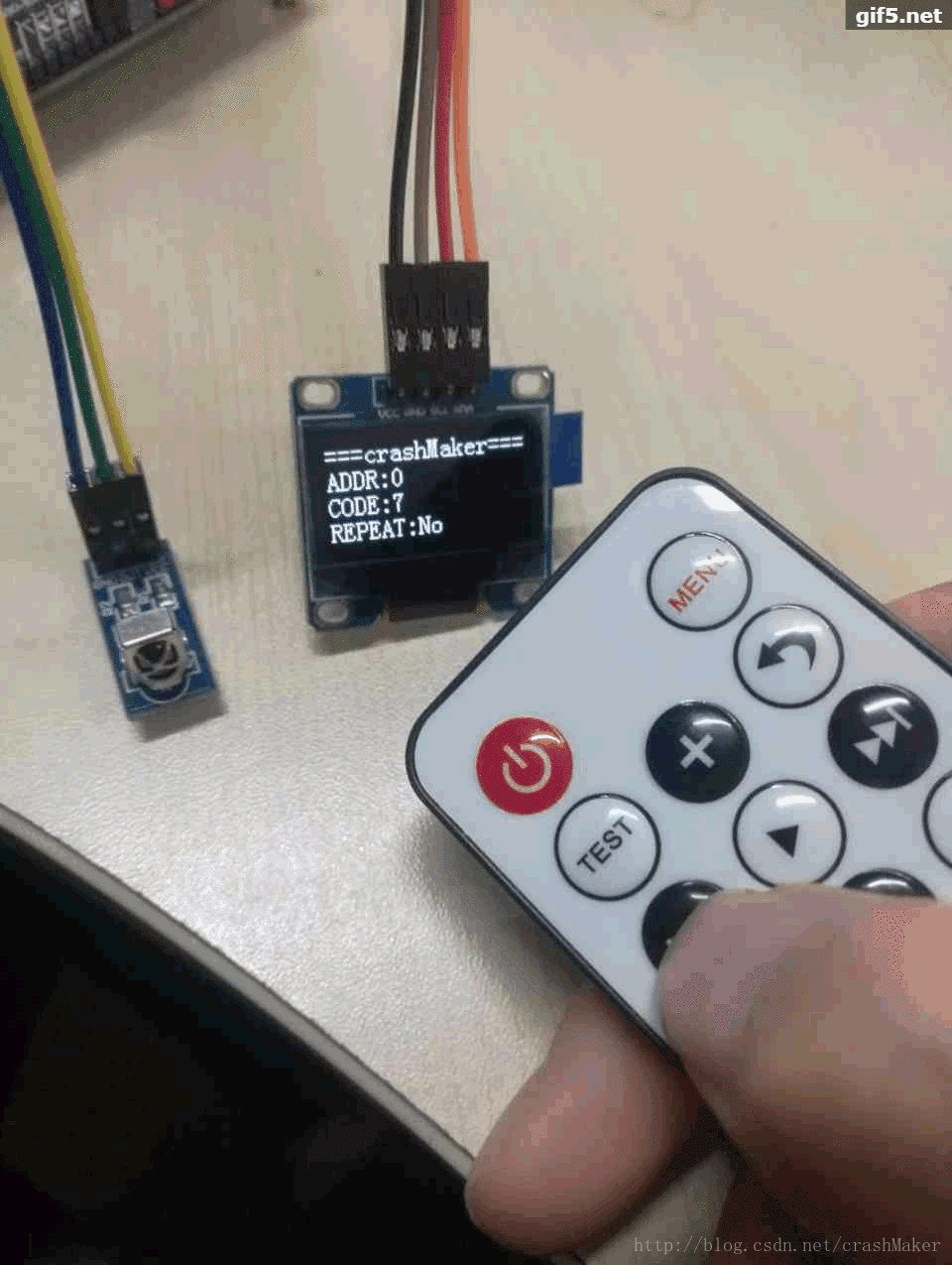

在Eclipse中执行“Run As TiJOS Application”，运行编写的应用程序，演示效果如下：

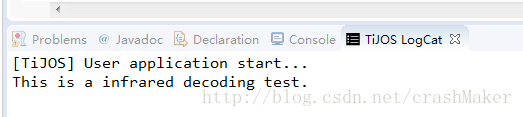

应用运行后，在Eclipse中打印日志如下：
