10M网线与100M网线和1000M（千兆）网线做法

100M的国标
568A线序是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕，
568B线序是白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。
　　10M线序没什么意义，只要两端水晶头线序相同就可以满足。
　　其实网线最重要的是知道八根线中只有四根线在进行数据交换，就是１、２、３、６这四根。分别用来发送和接收数据。所以只要１和２，３和６这两组线成对使用（即１、２和３、６是两组绕在一起的线。）就可以满足百兆的要求。国标线序是国际上的一种公同遵守的标准，为的是方便 模块（如墙上的网络接口插座）等的制作线序。
如果要实现只用一根网线连接两台计算机，就把网线其中一端两组线对调即可（按国标做法就是网线的两端的线序一端是568A，另一端是568B）。即让一端的接收组线成为另端的发送组线。

　　下面说明一下百兆网线做法和千兆网线做法
　　百兆网线做法: 橙白 橙 绿白 蓝 蓝白 绿 棕白 棕
　　千兆网线做法: 绿白 绿 橙白 棕白 棕 橙 蓝 蓝白
　　局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP-Unshielded Twisted Pair)作为布线的传输介质来组网。
　　网线由一定距离长的双绞线与RJ45头组成。双绞线由8根不同颜色 的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。在EIA/TIA-568A标准中，将双绞线按电气特性区分有：三类、四类、五类线。网络中最常用的是三类线和五类线，目前已有六类以上线。第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.3 10Base-T的标准。第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。相应地RJ45插头座也区分为三类或五类电气特性。RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。双绞线的最大传输距离为100米。
　　EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。
　　标准568A：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕--8；
　　标准568B：绿白--1，绿--2，橙白--3，蓝--4，蓝白--5，橙--6，棕白--7，棕--8。
　　在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B， 在网络中都是通用的。双绞线的顺序与RJ45头的引脚序号一一对应。10M以太网的网线使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的接线要求。例如,我们可同时用其中一对绞线来实现语音通讯。 rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线接头
　　100BASE-T4 RJ-45对双绞线的规定如下： rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线
　　1、2用于发送，3、6用于接收，4、5，7、8是双向线。
1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。

　　下面介绍几种应用环境下双绞线的制作方法。
　　MDI表示此口是级连口，而MDI-X时表示此口是普通口。
　　1) PC等网络设备连接到 HUB 时, 用的网线为直通线, 双绞线的两头连线要一一对应，此时，HUB为MDI-X口，PC为MDI口。10Mbps网线只要双绞线两端一一对应即可，不必考虑不同颜色的线的排序，而如果使用100M速率相连的话，则必须严格按照EIA/TIA 568A或568B布线标准制作。
　　2)在进行间HUB级连时，应把级连口控制开关放在MDI（Uplink）上，同时用直通线相连。如果HUB没有专用级连口,或者无法使用级连口，必须使用MDI-X 口级连，这时，我们可用交叉线来达到目的，这里的交叉线, 即是在做网线时，用一端RJ-45 plug 的1脚接到另一端RJ-45 plug 的3脚；再用一端RJ-45 plug 的2脚接到另一端RJ-45 plug 的6脚。可按如下色谱制作：
　　A端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；
　　B端：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕。
同时，我们也应该知道，级连HUB间的网线长度不应超过100米, HUB的级连不应超过4级。因交叉线较少用到，故应做特别标记，以免日后误作直通线用，造成线路故障。另外交叉网线也可用在两台微机直连。 　　最后须对线路进行通断测试, 用RJ-45测线仪测试时，4个绿灯都应依次闪烁。软件调试最常用的办法, 就是用Windows95、 Windows 98自带的Ping 命令。 如果工作站得到服务器的响应则表明线路正常和网络协议安装正常, 而这是网络应用软件能正常工作的基础。

千兆网线制作方法

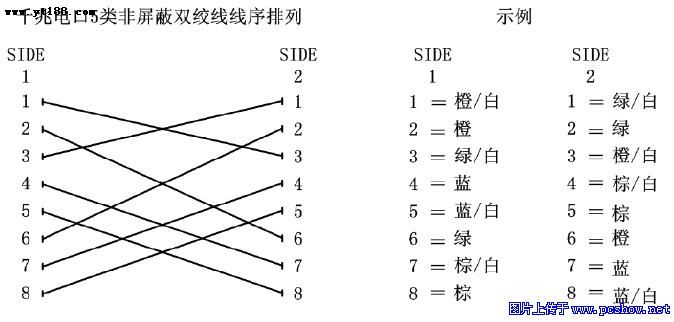

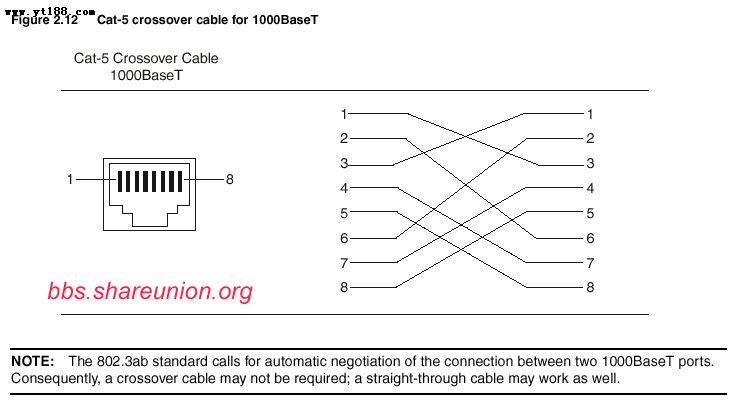

千兆5类或超5类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。直通网线与我们平时所使用的没有什么差别，都是一一对应的。但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：
1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5
　　例如：
　　一端为：半橙、橙，半绿、兰，半兰、绿，半棕、棕；
　　另一端：半绿、绿，半橙、半棕、棕，橙，兰，半兰
千兆网线的做法





　　
　　2.AVAYA(CommScope)
　　单层结构,处理好十字芯,套好扣环,导入导线框架扣好,裁齐.
　　尾扣在测试通过后用502固定死,外套也要用502固定死.
　　全过程要小心,仔细,
开绞距离越短越好,
1.千兆主干交换机，接千兆分交换机，用什么线？   六类线(CAT6)
　　2.千兆主干交换机，接百兆分交换机，用什么线？   买带两1000M bps 铜口的26口交换机   用六类线(CAT6)
　　3.千兆主干交换机，接新服务器，用什么线？   六类线(CAT6)
　　4.千兆主干交换机，接老服务器，用什么线？   超五类(CAT5E).,跑100Mbps
　　5.千兆分交换机，接新机器，用什么线？ .预算多就用六类线(CAT6),起码要用超五类(CAT5E).
　　6.百兆分交换机，接旧机器，用什么线？用超五类.原来有可以不动,质量太差的话剪掉
　　,全新布过超五类(CAT5E),
　　以上六类线配六类头,超五类配合屏蔽头(也不贵) ,   保证线和头都要正品!!!
　　超五类头用AMP压线钳压制,六类头用机压或自做工具压制.线序均按照568B顺序排列,然后用相关检测工具进行测试。
　　此主题相关图片如下：
　　走线要设计合理，保证合适的线缆弯曲半径,两端留出的冗余线缆要整理保护好，盘线时要顺着原来的旋转方向,做好标注.
　　注意管径和线槽的填充度
　　6类线做法 1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5
　　白橙 橙 白绿 蓝 白蓝 绿 白棕 棕
　　1   2   3   4   5   6   7   8
　　白绿 绿 白橙 白棕 棕   橙   蓝   白蓝
　　这样速度至少达到 300M
　　现在，网络的高速发展已经进入了G时代，而千兆网络传输设备也已经不是什么新鲜东西了。但是，它们作为高端的设备，也有“高端”的价格。就像下面这根原装进口的LUCENT（朗讯）千兆网线，2米长，却要百元的价格，如果是普通百兆网线，4元左右就够了。今天，我就忍痛把它给大家来个全解剖，让我们一起来见识一下它到底特殊在哪里。

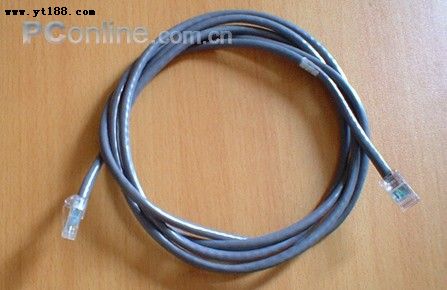

这就是今天要牺牲的同志。粗略一看，并没有什么特殊的地方，就是线体比普通的百兆要粗一点，RJ45水晶头有些不太一样。

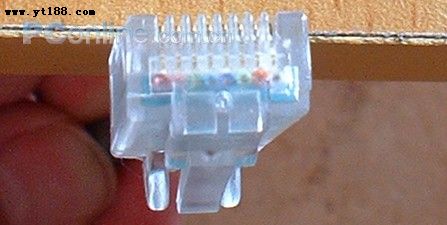

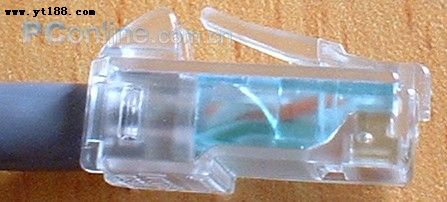

以下是水晶头的特写，这张是正面的，可以清晰的看到LUCENT字样，整体材质为半透明磨砂，手感不错，和百兆水晶头的那种全透明光滑表面不同。在LUCENT 这个logo的位置，原来是百兆网线水晶头的卡线器位置，用来固定后端的网线。这个千兆水晶头改用了另外一种卡线器，在后面的解剖中我会详细介绍。



这是侧面，靠近根部明显得的多了两个三角形的护片，是防止不小心弄断前面的定位压片用的。大家应该有经验，原来百兆的水晶头最爱坏的也就是定位压片。百兆水晶头由于定位压片经常挂住杂物而造成折断，布线中从传线孔内拉出时也是“九死一生”。有了这个简单的设计，可以大大延长水晶头的寿命。

这是上部，没有什么特殊的，毕竟它是向下兼容的，和百兆的网口也可以连接。

这是背面，从这个角度可以看到那两个三角的护片很粗壮，为了定位压片提供了最周到的保护。

下面，我们就来解剖了，先剪下网头（呜呜～一百多块就这么废了）

（擦干眼泪）我们继续分析，上面就是那根千兆网线，下面是普通百兆网线。可以看出，千兆线芯的确是比百兆的粗一点，所以导致整体外皮直径也大了一些。从颜色上看，百兆的线色按照双绞的顺序是：橙白、橙、蓝白、蓝、绿白、绿、棕白、棕。所谓的橙白、蓝白等，只是在白线上每隔一段有几个带颜色的小点。我们在制作百兆网线的时候为了防止那些交*色的线不明显而搞混，一般是按照双绞的顺序捋下来，然后用手死死捏住，连续多做点接头，大拇指也会累得抽筋。现在这个千兆线就明显改进了这个缺陷，他的线色是：白、橙、浅蓝、深蓝、浅绿、深绿、浅棕、深棕，每根线都有自己的颜色，而不是用白色线上点上颜料代替了。

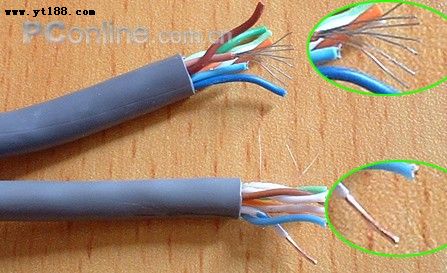

再把网线芯导线的线皮剥掉，看到不一样了吧。普通百兆线是单一根铜丝，而千兆线是每芯里面还有7根镀银线。明显的，传输效率也就高了，而且在日常的使用中，更不易折断。

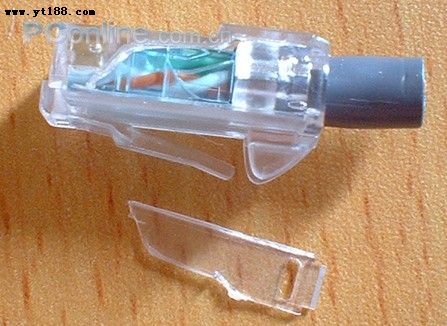

下面再来分析网头，从透明的部位看，是多层的结构，现在，我们要开始给它动手术了。我用小刀把一侧的塑料片切下来，里面果然还有几层。侧面切下来的塑料片上有一个长条形的孔，是为了固定水晶头后部的卡线器的，同样的，在对称的那边也有相同的孔。

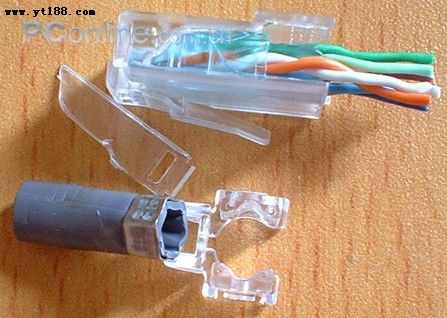

将后面卡线器取下来，可以看到它和三角形的护片是连在一起的，这个卡线器和百兆的相比优点是环形整体固定，一是比较结实，二是不会把网线压扁而造成传输效率下降。看来优化措施连这么一小截都不放过啊。

把线皮用力拉下来，看到线皮上有一个六棱形金属的卡锁，有点象当年做同轴电缆的线芯套。作用一是为了更好的和新型的卡线器配合，二是起到一定的屏蔽作用。这个金属圈好像是钢质，我取下来后居然无法用手捏扁，看来强度还是挺高的。不知道是用什么样的专用工具安装到线皮上的。

再把水晶头内部的淡蓝色分线器拔出，这个的确费了我不少气力，由于前部的触点铜片穿透并压迫着线体，我用了两把钳子和一把小改锥另外搭上10分钟宝贵 时间才完整的把它取出来。

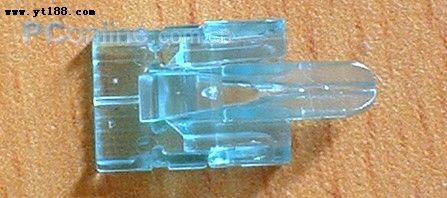

　　这是分线器的特写，第二张是从顶端看下来的样子，由于是透明的，你们也许不能完整的从照片上了解它的结构，就让我来描述吧。
首先，双绞线从分线器的后部穿入，在十字形的导入口就按照线对分开了，白、橙入左孔；浅蓝、深蓝入上孔；浅绿、深绿入下孔；浅棕、深棕入右孔。到前端后按照白、橙、浅绿、深蓝、浅蓝、深绿、浅棕、深棕的顺序被排好，线头与前端对其后就可以插入RJ45水晶头的外壳了。这个是一个不错的改进，一下就把原来那种又掰又捏又捅的别扭工序摒弃了。而且线芯只有到了顶端才变成平面的排列，在整个接头的80％的区域仍然保持着双绞和圆形的状态，这明显比原来的百兆接头强多了。不光是制作工序上，在传输效率上也是比较大的改进。（这么多怪怪的零件，看来原来的RJ45压线钳是对它束手无策了）

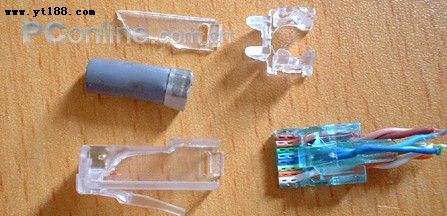

好了，至此这根千兆网线也就完成了它的历史 使命，这是最后的全家福（让我们默哀3分钟）。
