LMAX是一个基于JVM的金融交易平台，每秒处理6m订单。系统采用单线程的Business Logic Processor和Disruptor组件，实现低延迟、低复杂度。Business Logic Processor全内存计算，利用Event Sourcing进行状态恢复和故障处理。Input and Output Disruptor负责多线程处理请求，采用Ring Buffer数据结构。LMAX强调'机械同感'，优化CPU与内存交互，确保高性能。

摘要由CSDN通过智能技术生成

很早就看到过MF的这篇The LMAX Architecture，可是之前一来英文水平不够，二来确实看不懂… 今天有幸再次看到，一口气读完终于有所领悟。

1 Overall Architecture

LMAX是一个新的金融交易平台。系统完全构建于JVM之上，却能在一个单线程上每秒处理6m的订单(其实是指核心业务逻辑处理类是单线程的)。系统主要由高并发组件Disruptors和业务服务Business Logic Processor两部分组成。

我们经常听到“免费午餐已经没有了”，现代CPU的主频速度已经很难提升，为了写出更快的代码我们只能寄希望于编写多处理器上的并发软件。但这对程序员来说可不是一个好消息，因为并发编程非常困难，难于开发更难于测试。锁和信号量(semaphore)让我们投入过多精力关注计算机硬件而非我们的领域问题本身。多种编程模型如Actor和STM(software transactional memory)都意在简化并发编程，然而它们还是会引入Bug和不必要的复杂度。

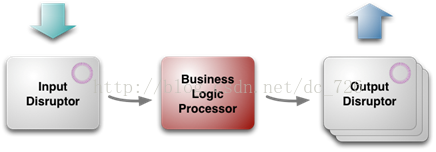

在这种情况下，LMAX的单线程、低延迟、低复杂度使其显得格外引人注目。下面就是LMAX平台的顶层架构。就像刚才介绍的，系统主要就是由两个Disruptor和核心的Business Logic Processor组成。
