[iPhone程式]iPhone開發心得05-Mapkit之在地圖上加入座標點,使用MKAnnotation和MKAnnotationView

转载 2012年03月22日 19:33:20
☉目標:在前一個範例中建立的Google Map上,加上座標點(POIs),當點選座標點會觸發對應的event。

☉限制:必須將iPhone的作業系統更新到OS 3.0版本,開發使用的SDK也要是SDK 3.0才有內建Mapkit Framework。

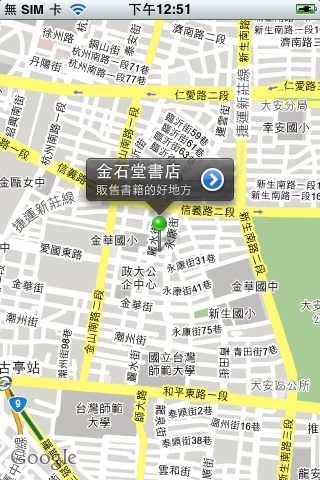

☉效果畫面:
IMG_0009

☉步驟說明:
在地圖上每一個座標點,都是一個MKAnnotationView,也就是UI。而每一個MKAnnotationView都需要有對應的資料MKAnnotation,這是Protocal,也就是儲存每個座標點所需要用到的資料的地方。因此,我們要先建立一個使用MKAnnotation的類別。

依照iPhone開發者文件的說明。這個Protocal需要宣告三個屬性和一個初始化方法。三個屬性分別是coordinate、title、subtitle,和一個方法initWithCoords。

下面是MKAnnotation類別的程式碼 POI.h
#import
#import
#import

@interface POI : NSObject  {

	CLLocationCoordinate2D coordinate;
	NSString *subtitle;
	NSString *title;
}

@property (nonatomic,readonly) CLLocationCoordinate2D coordinate;
@property (nonatomic,retain) NSString *subtitle;
@property (nonatomic,retain) NSString *title;

-(id) initWithCoords:(CLLocationCoordinate2D) coords;

@end

下面是MKAnnotation類別的程式碼 POI.m
#import "POI.h"

@implementation POI

@synthesize coordinate,subtitle,title;

- (id) initWithCoords:(CLLocationCoordinate2D) coords{

	self = [super init];

	if (self != nil) {

		coordinate = coords;

	}

	return self;

}

- (void) dealloc

{
	[title release];
	[subtitle release];
	[super dealloc];
}

@end
宣告了符合MKAnnotation Protocal的類別後,我們就要在Google Map上建立座標點。在iPhone上顯示Google Map的程式可以參考使用MKMapView實作Google Map

接下來,
Step(1):我宣告了一個函式createMapPoint用來建立座標點。在這裡用到了我們在前面宣告的類別POI(這是一個符合MKAnnotation Protocal的類別),我們Create一個POI,接著將座標點所需的經緯度、標題、子標題等訊息都放進去。接著呼叫
[mapView addAnnotation:poi];
把我們所建立的POI加入地圖(MKMapView)的Annotation集合中。放入集合的只是座標點的資料,這個時候還沒有真正建立座標點

以下是函式createMapPoint的程式碼:
#import "POI.h"

-(void*) createMapPoint:(MKMapView *)mapView coordinateX:(double)coorX coordinateY:(double)coorY
				  Title:(NSString*)title Subtitle:(NSString*)subtitle{



	if(mapView!=nil){

		//set POI lat and lng
		CLLocationCoordinate2D p1;
		POI *poi;

		if(coorX && coorY){

			p1.latitude=coorX;
			p1.longitude = coorY;
			poi = [[POI alloc] initWithCoords:p1];

			if(title!=NULL)
				poi.title=title;

			if(subtitle!=NULL)
				poi.subtitle=subtitle;

			[mapView addAnnotation:poi];
			[poi release];

		}

	}
	return NULL;
}

Step(2):參考MKMapView的說明文件可以看到viewForAnnotation這個方法,這是MKMapView實際建立座標點的地方。MKMapView類別在render地圖的時候會依照Annotation集合的資料建立座標點。
- (MKAnnotationView *) mapView:(MKMapView *)mapView viewForAnnotation:(id <MKAnnotation>) annotation{

	//方法一:using default pin as a PlaceMarker to display on map
	MKPinAnnotationView *newAnnotation = [[MKPinAnnotationView alloc] initWithAnnotation:annotation reuseIdentifier:@"annotation1"];
	newAnnotation.pinColor = MKPinAnnotationColorGreen;
	newAnnotation.animatesDrop = YES;
	//canShowCallout: to display the callout view by touch the pin
	newAnnotation.canShowCallout=YES;

	UIButton *button = [UIButton buttonWithType:UIButtonTypeDetailDisclosure];
	[button addTarget:self action:@selector(checkButtonTapped:event:) forControlEvents:UIControlEventTouchUpInside];
	newAnnotation.rightCalloutAccessoryView=button;

	return newAnnotation;


	//方法二:using the image as a PlaceMarker to display on map
	/*
	 MKAnnotationView *newAnnotation=[[MKAnnotationView alloc] initWithAnnotation:annotation reuseIdentifier:@"annotation1"];
	 newAnnotation.image = [UIImage imageNamed:@"icon.png"];
	 newAnnotation.canShowCallout=YES;
	 return newAnnotation;
	 */
}


Annotation集合中有幾筆資料vieForAnnotation方法就會被執行幾次。因此每次viewForAnnotation被執行,我們都要建立一個MKAnnotationView物件的實體,並且return這個實體。 MKMapView接收到MKAnnotationView的實體就會將它顯示在地圖上,這就是我們想要顯示在地圖上的座標點。在上面程式碼中使用了MKPinAnnotationView這個物件是繼承自MKAnnotationView,作用就是在地圖上顯示一個大頭釘。你可以用
annotationView.pinColor = MKPinAnnotationColorGreen;
設定大頭釘的顏色,不過只有紅色、紫色、綠色,三種顏色(似乎有點稀少XD)。

newAnnotation.canShowCallout=YES;
設定在點選大頭釘的時候氣泡視窗是否會談出來。第10行到第12行動態建立了一個DetailDisclousue類型的按鈕,替這個按鈕設置了一個UIControlEventTouchUpInside事件,並將它放入氣泡視窗的AccessoryView中。最後,將建立好的座標點回傳給MapView。 被註解的方法二是直接使用MKAnnotationView建立座標點,並且設置她的image屬性,因此座標點不一定是大頭釘,可以有更多的變化與花樣。

- (void)checkButtonTapped:(id)sender event:(id)event{

	UIAlertView *tmp= [[UIAlertView alloc] initWithTitle:@"訊息!" message:@"Callout測試" delegate:nil cancelButtonTitle:@"OK" otherButtonTitles:nil];
	[tmp show];
	[tmp release];
}
上面是UIControlEventTouchUpInside事件所執行的事件處理常式。當點選DetailDisclousue按鈕後,就會跳出一個alert,表示這個event有正確無誤的被處理。

從這個範例,我們可以看到MKAnnotation和MKAnnotationView之間的關係。

2 意見:

Anonymous 提到...

你好,想請問一下可以加入多個坐標點, 以及觸發相對應的event?謝謝^^

loK 提到...

嘿,大大您好。
不好意思詢問一下,
是否可以使用loop之類的多增加幾個大頭針的點?該如何著手更改呢?
謝謝>"<
