UML图详解（四）对象图

一、概念

• 对象图是一个系统的详细状态在某一时刻的快照。
• 是对象类图的实例，也称为“实例图”。
• 对象图描述系统的某一瞬间，表达系统的对象在该时刻的具体状态（属性和操作）。

二、详解

1.对象名格式

对象名：类列表[状态列表]

1. 对象名

• 是一个文字串，必须带有下划线。
• 对象名可以是简单名，可以是路径名。
• 当对象的名字在上下文中并不重要时，可以使用匿名对象（Anonymous Object）来表示。

1. 状态列表：由方括号括起，逗号分隔开，表示该对象的状态。
2. 对象图与类图相似，因为对象不侧重方法的实现（那是类的事，在类中是固定了的），所以没有这一栏。

2.链

UML中实线表示链（关联关系），在链上可以加一个标签来表示此链接的目的。

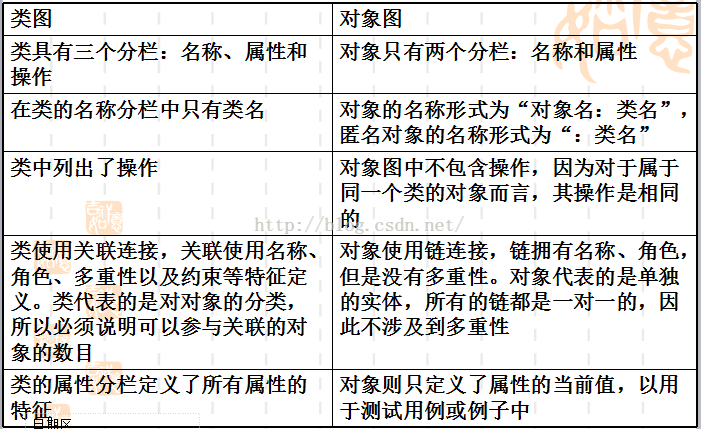

三、类图与对象图的区别

​
