对于类图的学习自己一直拖着不想总结，以前总是希望学习完以后总结，可是看完就到处偷懒，通过这次教训，每学习一点总结一次，想总是美好的，做的时候真的不是很容易，还是回到那个傻呵呵的原来的自己吧。
在介绍类图之前先介绍一下类和对象的概念，这个概念还是比较简单的。
对象和类
对象：可以是物理实体（火车）、或者概念的实体（ 一张图片）、软件实体
类：一组具有相同属性、行为、关系和语义的描述。类包含属性和方法、属性是静态信息、方法是动态信息
个人理解： 就是一个具有相同属性的群体，例如学生
两者联系：
类是对象抽象的定义、定义了属性和方法。
提供了一个创建对象的模板
一个类就是一个对象的实例

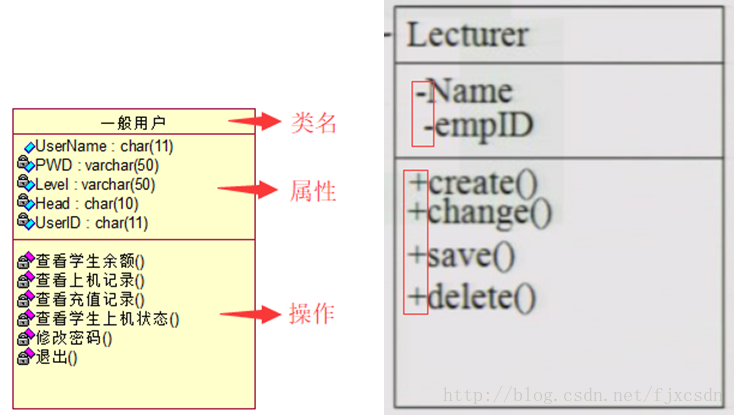

类由三部分表示：属性、操作、方法
加号（+）表示public；减号（-）表示private；井号(#)表示protected；省略这些修饰符表示具有package（包）级别的可见性。
个人理解：一个对象就是一个实体，具有相同属性和操作的集合就是类。例如师范学院某一位同学，他就是一个实体对象，他具有的属性是学号、性别、饭卡号、身份证号、性别、他可以去选课，去机房上机，去图书馆借书等各种行为。师范学院的其他学生也有这样的属性和行为，则师范学院学生则是一个类。

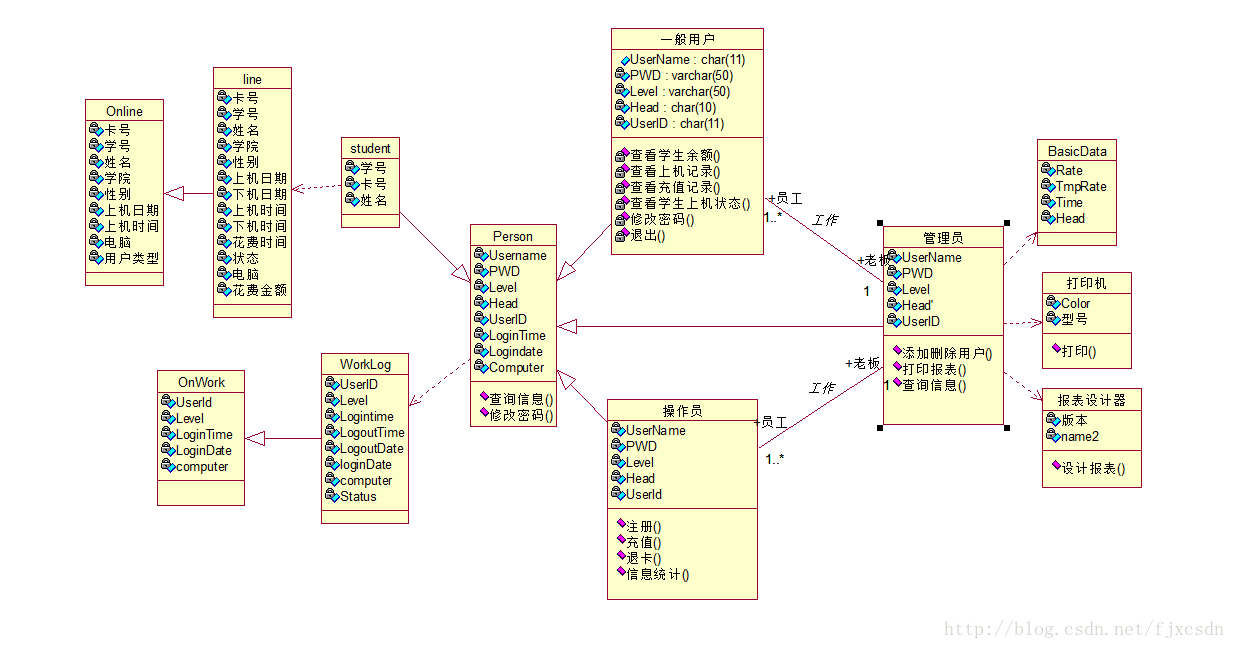

下面以一张机房的类图为出发点，介绍一下什么是类图？
类图（class diagram）（核心图）
概念：是描述类、接口、协作、以及他们之间关系的图。
类图的组成：类名、属性、操作。
类图的7元素：类、接口、协作、依赖关系、泛化关系、关联关系、实现关系
总结：类图表示不同的实体（人、事物和数据）如何彼此相关；换句话说，它显示了系统的静态结构。类图可用于表示逻辑类。类图还可用于表示实现类，实现类就是程序员处理的实体。。
类的关系：关联关系、泛化关系、依赖关系、实现关系
关联关系：描述了两个或多个类之间的结构性关系，例如学校雇佣教师、教师—工作—学校
1.普通关联

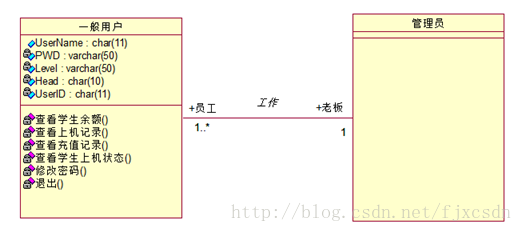

例子：例如在机房收费系统中，我们的管理员拥有最高的权限，它就是我们的老板，而一般用户就像打工的学生，负责管理机房学生的一些基本信息的查询等。两者之间关联关系就属于雇佣与被雇佣的关系。一个机房就有一个管理员，然而可以有多个一般用户，两者之间的关系为一对多的关系。

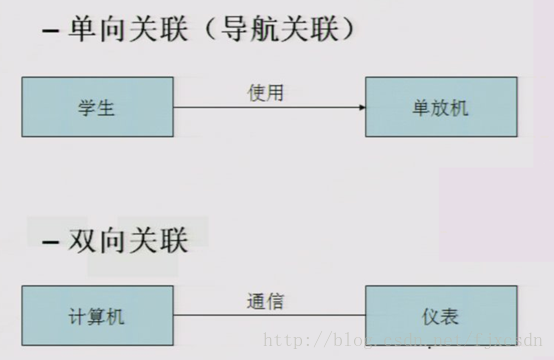

2.单向关联、双向关联

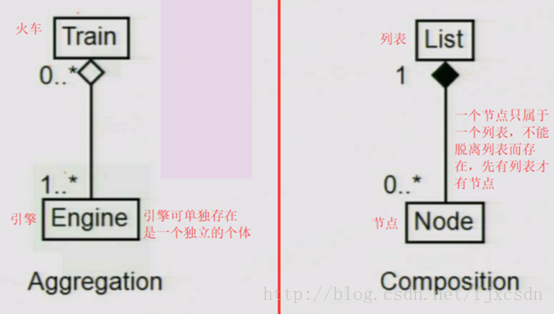

3. 聚合、组合
左边聚合：空心菱形
一个火车包含一个或者多个引擎，一个引擎属于0个或者多个火车
右边组合：实心的菱形
列表包含0个或者多个节点，一个节点只属于一个列表，节点不能脱离列表而存在、先有列表才有节点
依赖关系
依赖：是一种使用关系。假设A类的变化引起了B类的变化，则说名B类依赖于A类。
依赖关系有如下三种情况：
1、A类是B类中的（某中方法的）局部变量；
2、A类是B类方法当中的一个参数；
3、A类向B类发送消息，从而影响B类发生变化；

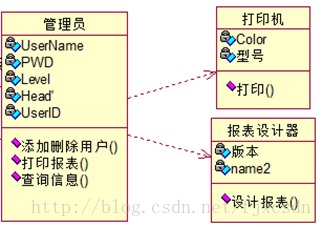

例子:机房中的日报表和周报表，首先报表的设计依赖于报表设计器，报表的打印依赖于打印机。

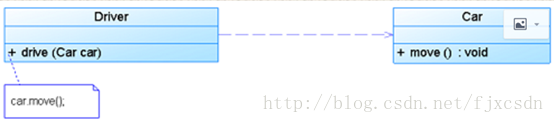

例子：司机依赖于小汽车，箭头指向依赖的一方。
泛化：描述的是一种继承关系，特殊元素的对象可以代替一般元素的对象，用这种方法，子元素共享了父元素的结构和行为。
泛化关系（Generalization）：A是B和C的父类，B,C具有公共类（父类）A，说明A是B,C的一般化（概括，也称泛化）
泛化关系(Generalization)也就是继承关系，也称为“is-a-kind-of”关系，泛化关系用于描述父类与子类之间的关系，父类又称作基类或超类，子类又称作派生类。在UML中，泛化关系用带空心三角形的直线来表示。
在代码实现时，使用面向对象的继承机制来实现泛化关系，如在Java语言中使用extends关键字、在C++/C#中使用冒号“：”来实现。

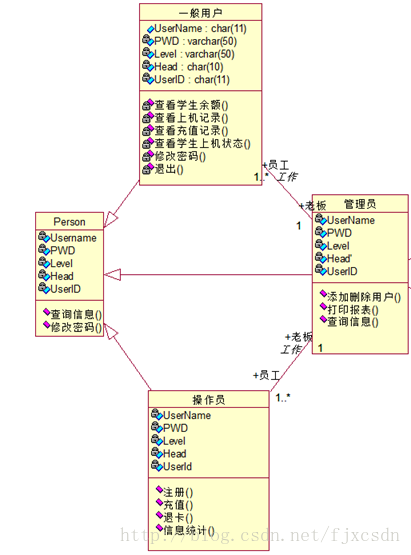

例子：在机房收费系统中，三者都属于学校工作人员，有着工号，姓名，可以查询学生基本信息等

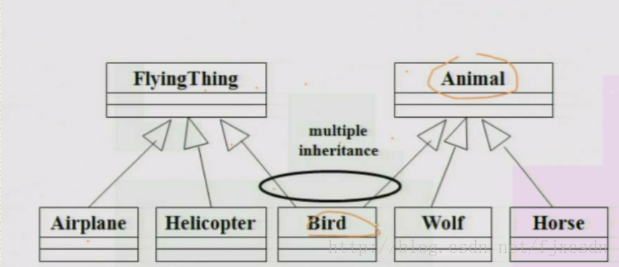

单重继承、多重继承
单重继承：子类有且只有一个父类
多重继承：一个类有两个或两个以上的父类
例子：飞机属于飞的这一类，就属于单重继承，鸟属于飞这一类，也属于动物这一类，属于多重继承。

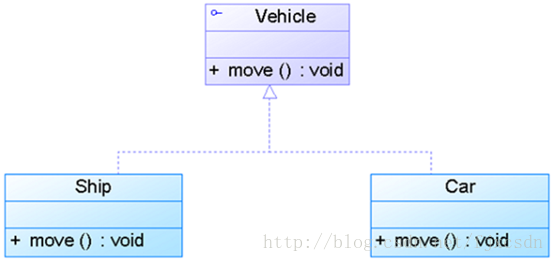

实现关系：是用来规定接口和实线接口的类或者构建结构的关系，接口是操作的集合，而这些操作就用于规定类或者构建的一种服务。
关于上述四种关系我们需要不断地深入，上一篇博客已经最这四种关系做了总结，可是有时还会忘记，我想还是多来几遍。
对于这四种关系使用的技巧：
1.能用关联表达的就不要用依赖，能用聚合和组合表达的就不要用普通关联。
2. 能用继承的时候就用泛化关系。
3.描述类和结构的关系，用实现关系。
4.两个类之间有结构关系就用关联。
5.其他用依赖。
以上就是我对类图的理解，希望大家多多指导，您的建议就是我收到的最好的礼物！
