Android O: View的绘制流程(二)：测量

最新推荐文章于 2024-03-06 15:17:45 发布

ZhangJianIsAStark

最新推荐文章于 2024-03-06 15:17:45 发布

阅读量1.1k

点赞数

分类专栏： Android源码学习笔记文章标签： android 界面

本文链接：https://blog.csdn.net/gaugamela/article/details/78914261

版权

本文详细分析了Android中View的测量流程，从Activity启动到绘制流程的起点，再到ViewRootImpl的setView函数，揭示了requestLayout如何开启绘制。文章深入探讨MeasureSpec的三种模式，解释了measure函数、ViewGroup的onMeasure方法以及measureChildWithMargins的逻辑。测量顺序遵循先序遍历，最终计算是后序遍历。重点强调MeasureSpec在测量过程中的作用和测量顺序的理解。

摘要由CSDN通过智能技术生成

在前一篇博客Android O: View的绘制流程(一): 创建和加载中，
我们分析了系统创建和加载View的过程，这部分内容完成了View绘制的前置工作。

本文开始分析View的测量的流程。

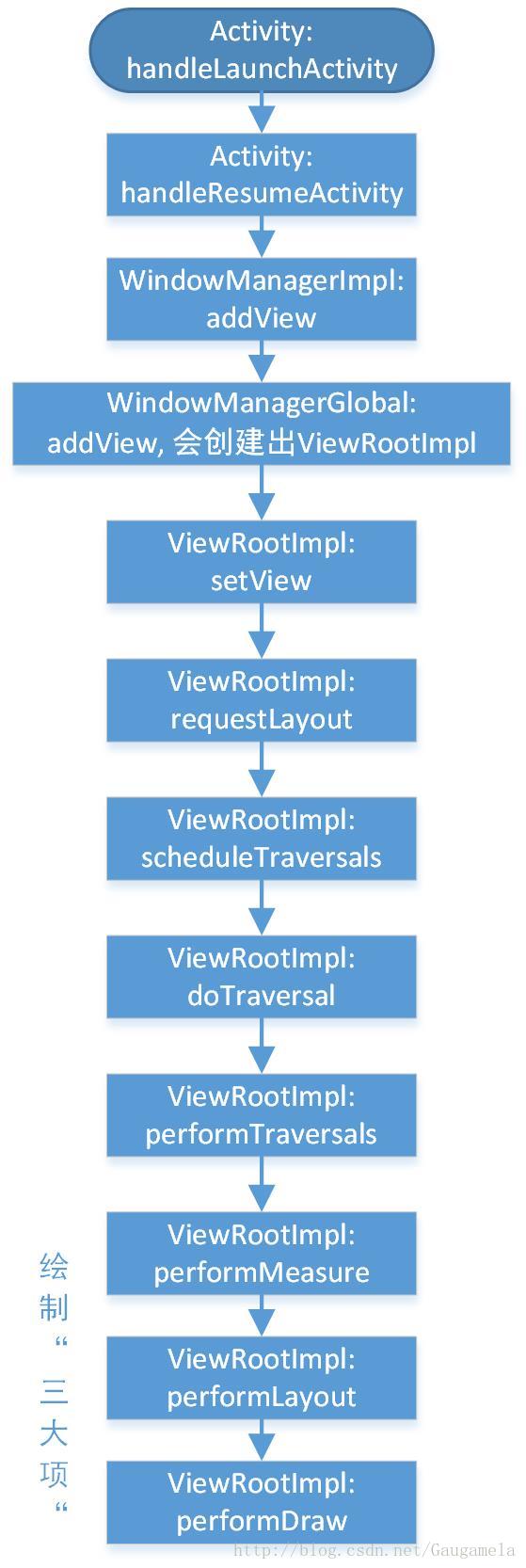

一、绘制流程的起点
在分析View的测量的流程前，我们先来寻找一下界面绘制流程的起点。
当Activity启动时，会调用ActivityThread的handleLaunchActivity方法：

private void handleLaunchActivity(ActivityClientRecord r, Intent customIntent, String reason) {
    ............
    //这部分代码，会调用Activity的onCreate， 进而调用setContentView
    //完成上一篇博客描述的前置工作
    Activity a = performLaunchActivity(r, customIntent);

    if (a != null) {
        .............
        //重点关注该函数
        handleResumeActivity(r.token, false, r.isForward,
                !r.activity.mFinished && !r.startsNotResumed, r.lastProcessedSeq, reason);
        .............
    } else {
        .............
    }
}

我们跟进一下handleResumeActivity函数：

final void handleResumeActivity(IBinder token,
            boolean clearHide, boolean isForward, boolean reallyResume, int seq, String reason) {
    ..........
    // 会回调Activity的onResume接口
    r = performResumeActivity(token, clearHide, reason);

    if (r != null) {
        final Activity a = r.activity;
        .........
        if (r.window == null && !a.mFinished && willBeVisible) {
            //之前已经创建出Activity对应的PhoneWindow和DecorView
            //将这些对象记录到ActivityRecord中
            r.window = r.activity.getWindow();
            View decor = r.window.getDecorView();
            decor.setVisibility(View.INVISIBLE);

            //得到WindowManagerImpl
            ViewManager wm = a.getWindowManager();
            WindowManager.LayoutParams l = r.window.getAttributes();
            a.mDecor = decor;
            ..........
            //如果Activity可见
            if (a.mVisibleFromClient) {
                if (!a.mWindowAdded) {
                    a.mWindowAdded = true;
                    //Activity的DecorView递交给WindowManager
                    wm.addView(decor, l);
                } else {
                    ...........
                }
            }
        } else if (...) {
            .......
        }
        .......
    } else {
        .........
    }
}

从上述代码可以看出，解析完XML对应的View后，
最终将DecorView递交给WindowManager。

我们跟进一下WindowManagerImpl中的addView函数：

    public void addView(@NonNull View view, @NonNull ViewGroup.LayoutParams params) {
        applyDefaultToken(params);
        //实际上定义于WindowManagerGlobal中
        mGlobal.addView(view, params, mContext.getDisplay(), mParentWindow);
    }

继续跟进WindowManagerGlobal中的代码：

public void addView(View view, ViewGroup.LayoutParams params,
        Display display, Window parentWindow) {
    ............
    final WindowManager.LayoutParams wparams = (WindowManager.LayoutParams) params;
    //进一步调整wparams
    .............
    ViewRootImpl root;
    View panelParentView = null;

    synchronized (mLock)
