最近没事的时候想自己写一个支持下拉刷新，上拉加载的自定义View。写着写着，就觉得最常见的“一个圈转啊转”的进度条太普通了。

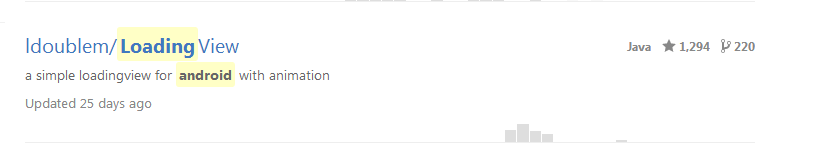

于是，就想看看有没有更有趣的一点的加载效果。在GitHub上以”android loading”为关键字一搜索，就发现有作者开源了这么一个库：

这里写图片描述

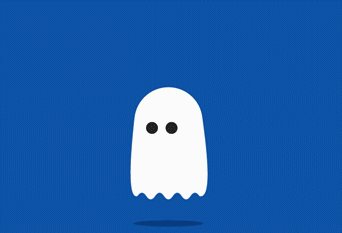

库的地址是：https://github.com/ldoublem/LoadingView。里面提供了很多有趣的加载动画(非常棒)，个人对其中如下一个效果产生了兴趣：

这里写图片描述

那么，开源的好处就来了，立刻打开源码瞧一瞧别人是怎么实现的吧。一看发现没有借助任何图片，而就是通过canvas配合属性动画完成的整个效果。
按理说别人造好的轮子，我们直接拿来用就好了。但既然感兴趣，为什么不学习一下别人的思路，自己也来实现一个，从而得到提高呢？
所以，综合一想，自己也重新来画一画这个萌蠢萌蠢的小鬼吧。并通过此文来总结一下整个自定义view的思路和收获。
（P.S:会借鉴原作者的思路，但具体实现细节会有不同，但思路当然才是最重要的，具体实现选择自己喜欢的就好）

自定义View的建立

其实说起绘画，就想起了小时候流行的一个口诀，是画“丁老头”的，印象中有“一个丁老头儿，借我俩煤球儿，我说三天还，他说四天还..”之类的。
其实就是这样的，如果猛的一下让我们画个“老头儿”出来，我们可能会有点懵逼。但按照口诀那样一部分一部分的画，似乎就变得容易多了。

所以，我们也可以模仿这个思路来画这个小鬼。我们简单分析一下，可以发现这个小鬼的构成其实就是：头 + 眼睛 + 身体 + 影子。
那么，还等什么呢？赶紧按照这个思路“开画”吧！首先，我们当然是新建一个类，并让其继承View，而名字的话就叫GhostView好了。

onMeasure()

在正式开始“作画”之前，我们肯定是做好相关的准备工作。比如，先确定好要用多大尺寸的“画纸”。哈哈，其实也就是完成View的measure工作。
我们知道自定义View的时候，如果使用默认的onMeasure()方法：WRAP_CONTENT也会被当做MATCH_PARENT来测量，所以其实要做的也很简单：

    // View宽高
    private int mWidth, mHeight;
    // 默认宽高(WRAP_CONTENT)
    private int mDefaultWidth = dip2px(120);
    private int mDefaultHeight = dip2px(180);

    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        setMeasuredDimension(measureWidth(widthMeasureSpec), measureHeight(heightMeasureSpec));
    }

    private int measureWidth(int widthMeasureSpec) {
        int specMode = MeasureSpec.getMode(widthMeasureSpec);
        int specSize = MeasureSpec.getSize(widthMeasureSpec);
        if (specMode == MeasureSpec.EXACTLY) {
            mWidth = specSize;
        } else if (specMode == MeasureSpec.AT_MOST) {
            mWidth = Math.min(mDefaultWidth, specSize);
        }
        return mWidth;
    }

    private int measureHeight(int heightMeasureSpec) {
        int specMode = MeasureSpec.getMode(heightMeasureSpec);
        int specSize = MeasureSpec.getSize(heightMeasureSpec);
        if (specMode == MeasureSpec.EXACTLY) {
            mHeight = specSize;
        } else if (specMode == MeasureSpec.AT_MOST) {
            mHeight = Math.min(mDefaultHeight, specSize);
        }
        return mHeight;
    }

非常简单，思路就是：

当View的宽高指定为MATCH_PARENT或者明确的值的时候，就使用实际的值。
当View的宽高指定为WRAP_CONTENT时，宽度为默认的120dp，高度则为180dp。

Paint，准备画笔

显然，想要画东西，当然我们还需要画笔。可以从之前的效果图里看到，“小鬼”的整个形象需要三种颜色元素，分别是：
白色的身体、黑色的眼睛、以及灰灰的影子。所以，对应来说，我们也需要准备三支不同颜色的画笔：

    // 画笔
    Paint mBodyPaint, mEyesPaint, mShadowPaint;
    private void initPaint() {
        mBodyPaint = new Paint();
        mBodyPaint.setAntiAlias(true);
        mBodyPaint.setStyle(Paint.Style.FILL);
        mBodyPaint.setColor(Color.WHITE);

        mEyesPaint = new Paint();
        mEyesPaint.setAntiAlias(true);
        mEyesPaint.setStyle(Paint.Style.FILL);
        mEyesPaint.setColor(Color.BLACK);

        mShadowPaint = new Paint();
        mShadowPaint.setAntiAlias(true);
        mShadowPaint.setStyle(Paint.Style.FILL);
        mShadowPaint.setColor(Color.argb(60, 0, 0, 0));
    }

从“头”开始，画个圆脑袋

现在我们的准备工作都做好了，自然就可以正式开始画这个“小鬼”了。我们先从最容易画的入手，搞个圆圆的脑袋出来：

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        drawHead(canvas);
    }

    // 头部的半径
    private int mHeadRadius;
    // 圆心(头部)的X坐标
    private int mHeadCentreX;
    // 圆心(头部)的Y坐标
    private int mHeadCentreY;
    // 头部最左侧的坐标
    private int mHeadLeftX;
    // 头部最右侧的坐标
    private int mHeadRightX;
    // 距离View顶部的内边距
    private int mPaddingTop = dip2px(20);

    private void drawHead(Canvas canvas) {
        mHeadRadius = mWidth / 3;
        mHeadCentreX = mWidth / 2;
        mHeadCentreY = mWidth / 3 + mPaddingTop;
        mHeadLeftX = mHeadCentreX - mHeadRadius;
        mHeadRightX = mHeadCentreX + mHeadRadius;
        canvas.drawCircle(mHeadCentreX, mHeadCentreY, mHeadRadius, mBodyPaint);
    }

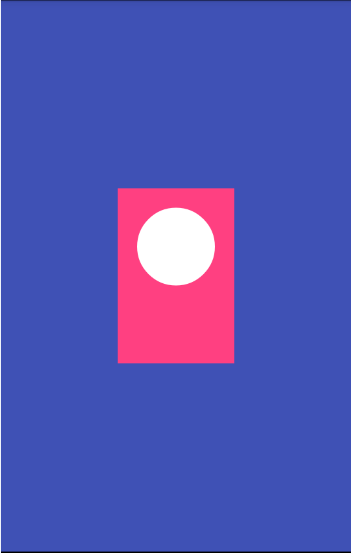

代码同样很简单，事实上现在我们就可以使用这个自定义View，来看一看目前为止的效果了：

<RelativeLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="@color/colorPrimary">

    <me.rawn_hwang.ghostdrawer.Ghost
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_centerInParent="true"
        android:background="@color/colorAccent" />

</RelativeLayout>

这里写图片描述

。。。。。。。。好吧，目前为止我们还看不到任何“萌蠢小鬼”的迹象。没关系，一步一步的来。

谁说“鬼”就没影子

有了小鬼的头之后，我们接着做什么呢？正常来说我们应该想着接着画身体。但是从之前的效果图我们可以看到，小鬼的底部是有一个影子的。
所以，个人选择先画这个影子。因为：影子位于View的底部，先完成影子的绘画，之后更方面我们确定小鬼身体的高度和位置。

其实所谓的影子也非常的简单，就是一个灰蒙蒙的“椭圆形”而已：

    // 影子所占区域
    private RectF mRectShadow;
    // 小鬼身体和影子之间的举例
    private int paddingShadow;

    private void drawShadow(Canvas canvas) {
        paddingShadow = mHeight / 10;
        mRectShadow = new RectF();
        mRectShadow.top = mHeight * 8 / 10;
        mRectShadow.bottom = mHeight * 9 / 10;
        mRectShadow.left = mWidth / 4;
        mRectShadow.right = mWidth * 3 / 4;
        canvas.drawArc(mRectShadow, 0, 360, false, mShadowPaint);
    }

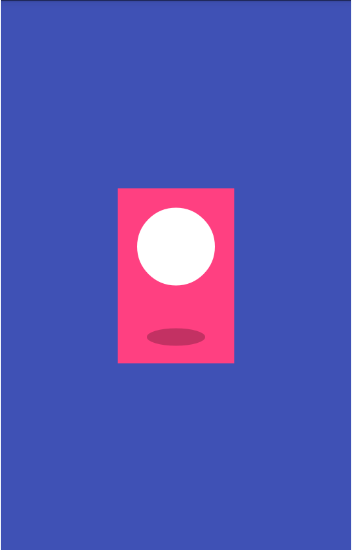

这个时候，我们再来看一看效果变成了什么样子：

这里写图片描述

重头戏，加上身体

现在，我们就来到了最关键的部分了：为小鬼加上身体。其实总的来说，小鬼的身体就是在头部大约半圆的位置，分别画上两条带有弧度的延长线。
但是，怎么才能让小鬼身体的这两条线与头部比较完美的融合呢？原作者在这里使用了一些正弦、余弦的公式来计算圆的弧度，从而完成了需要。
然而，悔不及当初没有好好念书啊，患上了晕“数学公式”的病。所以我机智的选择用另一种方法，虽然没那么高大上，但是比较简单。就像下面这样：

    private Path mPath = new Path();
    // 小鬼身体胖过头部的宽度
    private int mGhostBodyWSpace;

    private void drawBody(Canvas canvas) {
        mGhostBodyWSpace = mHeadRadius * 2 / 15;
        // 先画右边的身体
        mPath.moveTo(mHeadLeftX, mHeadCentreY);
        mPath.lineTo(mHeadRightX, mHeadCentreY);
        mPath.quadTo(mHeadRightX + mGhostBodyWSpace, mRectShadow.top - paddingShadow,
                     mHeadRightX - mGhostBodyWSpace, mRectShadow.top - paddingShadow);

        canvas.drawPath(mPath,mBodyPaint);
    }

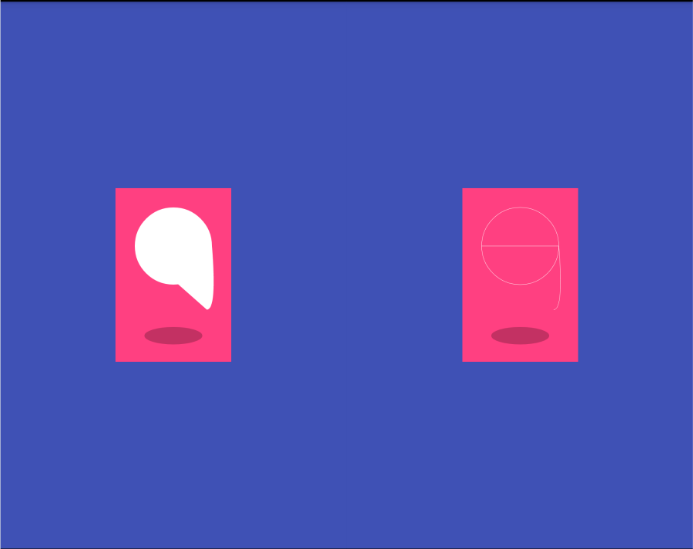

这里写图片描述

上图中左边的部分就是我们目前为止得到的效果；而右边就是通过把画笔设置为stroke来解释这样做的原理，实际上就是：先通过lineTo在小鬼头部的中间画一条直径，这个时候path的LastPoint就到了最右边的这个点，然后我们从这个点在右边向下画一条二阶贝塞尔曲线，就有了小鬼右边身体的轮廓了。

那么接着我们该做什么呢？回忆一下，我们发现小鬼的身体下方是有“波纹”的，就想裙子的褶皱一样，所以我们现在就给添上裙子。
其实原理仍然很简单，这个时候path的LastPoint也已经移动到了小鬼右边身体的下面，我们从这里开始向左不断画多个贝塞尔曲线形成裙褶就行了：

    // 单个裙褶的宽高
    private int mSkirtWidth, mSkirtHeight;
    // 裙褶的个数
    private int mSkirtCount = 7;

    private void drawBody(Canvas canvas) {
        mGhostBodyWSpace = mHeadRadius * 2 / 15;
        mSkirtWidth = (mHeadRadius * 2 - mGhostBodyWSpace * 2) / mSkirtCount;
        mSkirtHeight = mHeight / 16;

        // ......

        // 从右向左画裙褶
        for (int i = 1; i <= mSkirtCount; i++) {
            if (i % 2 != 0) {
                mPath.quadTo(mHeadRightX - mGhostBodyWSpace - mSkirtWidth * i + (mSkirtWidth / 2), mRectShadow.top - paddingShadow - mSkirtHeight,
                        mHeadRightX - mGhostBodyWSpace - (mSkirtWidth * i), mRectShadow.top - paddingShadow);
            } else {
                mPath.quadTo(mHeadRightX - mGhostBodyWSpace - mSkirtWidth * i + (mSkirtWidth / 2), mRectShadow.top - paddingShadow + mSkirtHeight,
                        mHeadRightX - mGhostBodyWSpace - (mSkirtWidth * i), mRectShadow.top - paddingShadow);
            }
        }

        canvas.drawPath(mPath,mBodyPaint);
    }

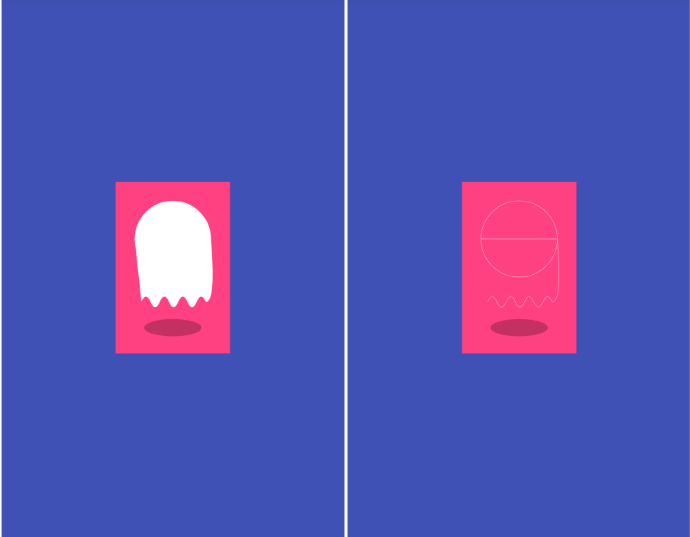

这里写图片描述

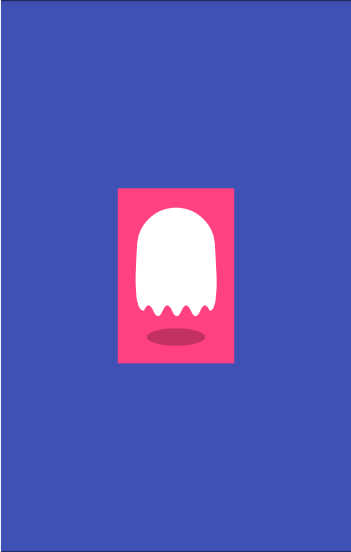

可以看到到了现在，基本就能看见整个小鬼的轮廓了，但我们注意到小鬼左边似乎有点僵硬。没关系，我们也给他加上一点对应的弧度就行了：

        mPath.quadTo(mHeadLeftX - mGhostBodyWSpace, mRectShadow.top - paddingShadow, mHeadLeftX, mHeadCentreY);

这里写图片描述

画“鬼”点睛

到了现在，我们的绘图工作其实基本就已经完成了。但眼睛是心灵的窗户，少了眼睛，这个小鬼看上去有点四不像的感觉。赶紧加上眼睛吧！

同样的，眼睛的绘制其实也非常简单，就在先要的位置，画上两个黑色的小圆就可以了：

    private void drawEyes(Canvas canvas) {
        canvas.drawCircle(mHeadCentreX , mHeadCentreY, mHeadRadius / 6, mEyesPaint);
        canvas.drawCircle(mHeadCentreX + mHeadRadius / 2, mHeadCentreY, mHeadRadius / 6, mEyesPaint);
    }

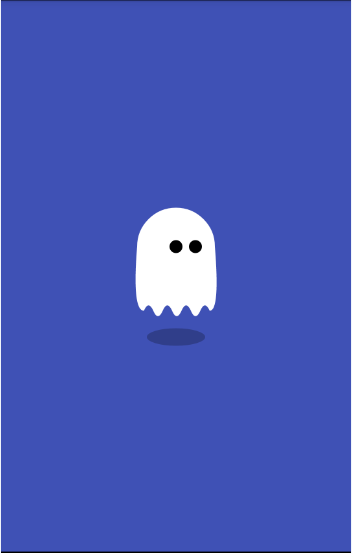

现在我们所有的绘制工作就完成了，把之前粉红色的背景颜色去掉，再看看效果，是不是有点呆萌的赶脚了呢？

这里写图片描述

让小鬼动起来

现在小鬼我们已经画完了，剩下的工作自然就是让它动起来，别死气沉沉的。而我们已经知道了，这个工作就是通过属性动画来完成的。

那么，我们可以添加一个最简单的位移动画，比如说这样做：

    private void startAnim(){
        ObjectAnimator animator = ObjectAnimator.ofFloat(this,"translationX",0,500);
        animator.setRepeatMode(ObjectAnimator.RESTART);
        animator.setRepeatCount(ObjectAnimator.INFINITE);
        animator.setDuration(5000);
        animator.start();
    }

    @Override
    protected void onDraw(Canvas canvas) {
        // ......
        startAnim();
    }

这里写图片描述

可以看到这样“小鬼”就已经动起来了，不过现在它肯定没有那么萌了。因为它的行进路径和恐怖片里那些白衣幽灵看上去一样一样的。
不过这里主要是表达个意思嘛，要实现作者原本的那个动画效果实际上也不难，我们分析一下可以发现它主要有几个动作：
就是小鬼在行进的同时还会上下跳动，并且底部的影子会随着小鬼跳起和落下而改变大小，那么我们就可以借助ValueAnimator来实现。
简单来说，要做的工作就是之前描绘小鬼时的相关属性（例如小鬼的头部的圆心坐标，影子的rect的宽度等）不要写死，而是与某个值产生关联。
然后我们用ValueAnimator来监听和不断的改变这个值，然后让view不断重绘，就可以得到响应的一些动画效果了。
