上一篇博客主要是针对小文件直接导入WW中显示,然而当文件特别大时,这种方式就不太可行。因此要将大文件切片,生成本地缓存,WW可以加载本地缓存文件,保障浏览场景时的流畅性。
1、使用Global Mapper生成WW缓存切片
使用Global Mapper生成WW缓存切片的步骤已上传至
使用GlobalMapper生成WW缓存切片,这里不再赘述。生成后的切片可以放在任意文件夹下,目前参考了WWJ自带的例子
InstallImageryAndElevationsDemo,

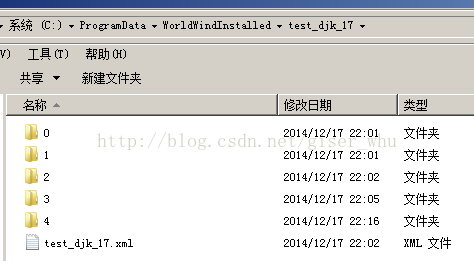

暂时将数据放在C:\ProgramData\WorldWindInstalled目录下,如下图所示。

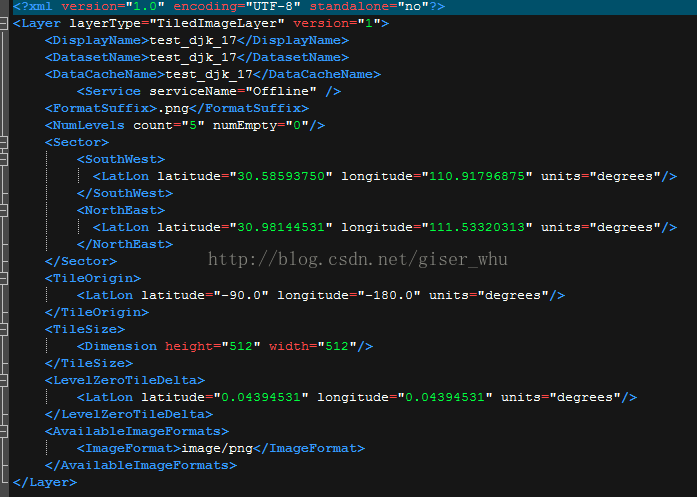

生成的XML文件修改如下:
2、参照InstallImageryAndElevationsDemo示例实现缓存文件的初始化加载
未多做修改,写了一个加载缓存数据的类LoadCacheData,代码如下所示。
/**
* @Copyright 2014-2020 @奔跑的鸡丝
**/
package edu.whu.vge.util;
import edu.whu.vge.util.JavaCheckBoxTree.CheckBoxTreeNode;
import gov.nasa.worldwind.Factory;
import gov.nasa.worldwind.WorldWind;
import gov.nasa.worldwind.avlist.AVKey;
import gov.nasa.worldwind.avlist.AVList;
import gov.nasa.worldwind.avlist.AVListImpl;
import gov.nasa.worldwind.awt.WorldWindowGLCanvas;
import gov.nasa.worldwind.cache.FileStore;
import gov.nasa.worldwind.exception.WWRuntimeException;
import gov.nasa.worldwind.geom.Sector;
import gov.nasa.worldwind.globes.Earth;
import gov.nasa.worldwind.globes.ElevationModel;
import gov.nasa.worldwind.layers.Layer;
import gov.nasa.worldwind.terrain.CompoundElevationModel;
import gov.nasa.worldwind.util.DataConfigurationFilter;
import gov.nasa.worldwind.util.DataConfigurationUtils;
import gov.nasa.worldwind.util.Logging;
import gov.nasa.worldwind.util.WWIO;
import gov.nasa.worldwind.util.WWXML;
import java.awt.Component;
import java.io.File;
import javax.swing.JTree;
import javax.swing.SwingUtilities;
import javax.swing.tree.DefaultMutableTreeNode;
import javax.xml.xpath.XPath;
import org.w3c.dom.Document;
import org.w3c.dom.Element;
/**
* @项目名称:GF_ZHJCYPG
* @类名称:LoadCacheData
* @类描述: 加载缓存数据
* @创建人:奔跑的鸡丝
* @创建时间:2014-12-19 下午4:30:49
* @修改备注:
* @版本:
*/
public class LoadCacheData
{
private static WorldWindowGLCanvas worldWindowGLCanvas;
private static JTree layerJTree;
/**
*
* 创建一个新的实例 LoadCacheData.
*
* @param worWindowGLCanvas
*/
public LoadCacheData(WorldWindowGLCanvas worWindowGLCanvas, JTree jTree)
{
LoadCacheData.setWorldWindowGLCanvas(worWindowGLCanvas);
LoadCacheData.setLayerJTree(jTree);
}
/**
*
* @方法名称: loadPreviouslyInstalledData ;
* @方法描述: 加载已有的缓存文件 ;
* @参数 :
* @返回类型: void ;
* @创建人:奔跑的鸡丝 ;
* @创建时间:2014-12-19 下午7:06:09;
* @throws
*/
public void loadPreviouslyInstalledData()
{
Thread thread = new Thread(new Runnable()
{
@Override
public void run()
{
// TODO Auto-generated method stub
loadInstalledDataFromFileStore(WorldWind.getDataFileStore());
}
});
thread.start();
}
/**
*
* @方法名称: loadInstalledDataFromFileStore ;
* @方法描述: TODO ;
* @参数 :@param fileStore
* @返回类型: void ;
* @创建人:奔跑的鸡丝 ;
* @创建时间:2014-12-19 下午7:06:42;
* @throws
*/
protected void loadInstalledDataFromFileStore(FileStore fileStore)
{
// 便利已有的缓存文件
for (File file : fileStore.getLocations())
{
// 文件存在并且是缓存文件目录
if (file.exists() && fileStore.isInstallLocation(file.getPath()))
{
System.out.println(file.getPath());
loadInstalledDataFromDirectory(file);
}
}
}
/**
*
* @方法名称: loadInstalledDataFromDirectory ;
* @方法描述: 从文件目录加载缓存数据 ;
* @参数 :@param dir
* @返回类型: void ;
* @创建人:奔跑的鸡丝 ;
* @创建时间:2014-12-19 下午7:43:36;
* @throws
*/
private void loadInstalledDataFromDirectory(File dir)
{
/**
* 获取缓存文件xml配置文件的在缓存文件目录的相对目录,如Landsat\Landsat.xml
*/
String[] names = WWIO.listDescendantFilenames(dir,
new DataConfigurationFilter(), false);
if (names == null || names.length == 0)
return;
for (String filename : names)
{
Document doc = null;
try
{
// 根据缓存文件XML描述文件创建Document对象
File dataConfigFile = new File(dir, filename);
doc = WWXML.openDocument(dataConfigFile);
doc = DataConfigurationUtils.convertToStandardDataConfigDocument(doc);
}
catch (WWRuntimeException e)
{
e.printStackTrace();
}
if (doc == null)
continue;
// 由于数据配置文件来自于已有的文件,因此不能保证它是由当前版本WW's Installer
// 产生的。可能是由之前版本或其他应用程序产生的,因此要为可能缺失的参数设置备用值(这些参数需要用来构建图层或高程模拟)
AVList params = new AVListImpl();
setFallbackParams(doc, filename, params);
// 添加数据
addInstalledData(doc, params);
}
}
/**
*
* @方法名称: setFallbackParams ;
* @方法描述: 设置备用参数值 ;
* @参数 :@param dataConfig :数据配置XML文件
* @参数 :@param filename :文件名
* @参数 :@param params :参数列表
* @返回类型: void ;
* @创建人:奔跑的鸡丝 ;
* @创建时间:2014-12-20 下午12:21:03;
* @throws
*/
private void setFallbackParams(Document dataConfig, String filename,
AVList params)
{
XPath xpath = WWXML.makeXPath();
Element domElement = dataConfig.getDocumentElement();
// If the data configuration document doesn't define a cache name, then
// compute one using the file's path
// relative to its file cache directory.
String s = WWXML.getText(domElement, "DataCacheName", xpath);
if (s == null || s.length() == 0)
DataConfigurationUtils.getDataConfigCacheName(filename, params);
// If the data configuration document doesn't define the data's extreme
// elevations, provide default values using
// the minimum and maximum elevations of Earth.
String type = DataConfigurationUtils.getDataConfigType(domElement);
if (type.equalsIgnoreCase("ElevationModel"))
{
if (WWXML.getDouble(domElement, "ExtremeElevations/@min", xpath) == null)
params.setValue(AVKey.ELEVATION_MIN, Earth.ELEVATION_MIN);
if (WWXML.getDouble(domElement, "ExtremeElevations/@max", xpath) == null)
params.setValue(AVKey.ELEVATION_MAX, Earth.ELEVATION_MAX);
}
}
/**
*
* @方法名称: addInstalledData ;
* @方法描述: 添加缓存数据 ;
* @参数 :@param dataConfig
* @参数 :@param params
* @返回类型: void ;
* @创建人:奔跑的鸡丝 ;
* @创建时间:2014-12-20 下午12:22:29;
* @throws
*/
private void addInstalledData(final Document dataConfig, final AVList params)
{
if (!SwingUtilities.isEventDispatchThread())
{
SwingUtilities.invokeLater(new Runnable()
{
public void run()
{
addInstalledData(dataConfig, params);
}
});
}
else
{
addInstalledCacheData(dataConfig.getDocumentElement(), params);
}
}
/**
*
* @方法名称: addInstalledCacheData ;
* @方法描述: 添加已有缓存数据 ;
* @参数 :@param domElement :数据XML描述文件
* @参数 :@param params :参数列表
* @返回类型: void ;
* @创建人:奔跑的鸡丝 ;
* @创建时间:2014-12-19 下午8:02:21;
* @throws
*/
public void addInstalledCacheData(final Element domElement,
final AVList params)
{
if (domElement == null)
{
String message = Logging.getMessage("nullValue.DocumentIsNull");
Logging.logger().severe(message);
throw new IllegalArgumentException(message);
}
String description = getDescription(domElement); // 图层名称
Sector sector = getSector(domElement); // 图层范围
System.out.println(description);
System.out.println(sector);
addToWorldWindow(domElement, params);
}
/**
*
* @方法名称: addToWorldWindow ;
* @方法描述: 将缓存文件加入WW ;
* @参数 :@param domElement
* @参数 :@param params
* @返回类型: void ;
* @创建人:奔跑的鸡丝 ;
* @创建时间:2014-12-19 下午4:44:08;
* @throws
*/
private void addToWorldWindow(Element domElement, AVList params)
{
String type = DataConfigurationUtils.getDataConfigType(domElement);
if (type == null)
return;
if (type.equalsIgnoreCase("Layer"))
{
addLayerToWorldWindow(domElement, params);
}
else if (type.equalsIgnoreCase("ElevationModel"))
{
addElevationModelToWorldWindow(domElement, params);
}
}
/**
*
* @方法名称: addLayerToWorldWindow ;
* @方法描述: 向WW中添加图层 ;
* @参数 :@param domElement
* @参数 :@param params
* @返回类型: void ;
* @创建人:奔跑的鸡丝 ;
* @创建时间:2014-12-19 下午4:45:06;
* @throws
*/
private void addLayerToWorldWindow(Element domElement, AVList params)
{
Layer layer = null;
try
{
// Factory创建的图层默认是不可见的
Factory factory = (Factory) WorldWind.createConfigurationComponent(AVKey.LAYER_FACTORY);
layer = (Layer) factory.createFromConfigSource(domElement, params);
}
catch (Exception e)
{
String message = Logging.getMessage(
"generic.CreationFromConfigurationFailed",
DataConfigurationUtils.getDataConfigDisplayName(domElement));
Logging.logger().log(java.util.logging.Level.SEVERE, message, e);
}
if (layer == null)
return;
layer.setEnabled(true); // 设置图层可见
// 添加至WW
if (!getWorldWindowGLCanvas().getModel().getLayers().contains(layer))
{
getWorldWindowGLCanvas().getModel().getLayers().add(layer);
// System.out.println(pLayerTree.getModel().getRoot().toString());
Object rootObject = layerJTree.getModel().getRoot();
if (!layerJTree.getModel().isLeaf(rootObject))
{
int count = layerJTree.getModel().getChildCount(rootObject);
for (int i = 0; i < count; i++)
{
String childNodeNameString = layerJTree.getModel().getChild(
rootObject, i).toString();
if (childNodeNameString.equals("影像图层"))
{
((DefaultMutableTreeNode) layerJTree.getModel().getChild(
rootObject, i)).add(new CheckBoxTreeNode(
layer.getName()));
layerJTree.updateUI();
}
}
}
}
}
/**
*
* @方法名称: addElevationModelToWorldWindow ;
* @方法描述: 添加高程图层 ;
* @参数 :@param domElement
* @参数 :@param params
* @返回类型: void ;
* @创建人:奔跑的鸡丝 ;
* @创建时间:2014-12-19 下午4:51:37;
* @throws
*/
private void addElevationModelToWorldWindow(Element domElement,
AVList params)
{
ElevationModel em = null;
try
{
Factory factory = (Factory) WorldWind.createConfigurationComponent(AVKey.ELEVATION_MODEL_FACTORY);
em = (ElevationModel) factory.createFromConfigSource(domElement,
params);
}
catch (Exception e)
{
String message = Logging.getMessage(
"generic.CreationFromConfigurationFailed",
DataConfigurationUtils.getDataConfigDisplayName(domElement));
Logging.logger().log(java.util.logging.Level.SEVERE, message, e);
}
if (em == null)
return;
ElevationModel defaultElevationModel = getWorldWindowGLCanvas().getModel().getGlobe().getElevationModel();
if (defaultElevationModel instanceof CompoundElevationModel)
{
if (!((CompoundElevationModel) defaultElevationModel).containsElevationModel(em))
((CompoundElevationModel) defaultElevationModel).addElevationModel(em);
}
else
{
CompoundElevationModel cm = new CompoundElevationModel();
cm.addElevationModel(defaultElevationModel);
cm.addElevationModel(em);
getWorldWindowGLCanvas().getModel().getGlobe().setElevationModel(cm);
}
}
/**
* 获取缓存文件类型 获取缓存配置文件描述:是Layer或者是Elevation
*
* @方法名称: getDescription ;
* @方法描述: TODO ;
* @参数 :@param domElement
* @参数 :@return
* @返回类型: String ;
* @创建人:奔跑的鸡丝 ;
* @创建时间:2014-12-19 下午4:53:26;
* @throws
*/
private String getDescription(Element domElement)
{
String displayName = DataConfigurationUtils.getDataConfigDisplayName(domElement);
String type = DataConfigurationUtils.getDataConfigType(domElement);
StringBuilder sb = new StringBuilder(displayName);
if (type.equalsIgnoreCase("Layer"))
{
sb.append(" (Layer)");
}
else if (type.equalsIgnoreCase("ElevationModel"))
{
sb.append(" (Elevations)");
}
return sb.toString();
}
/**
* 获取图层范围
*
* @方法名称: getSector ;
* @方法描述: TODO ;
* @参数 :@param domElement
* @参数 :@return
* @返回类型: Sector ;
* @创建人:奔跑的鸡丝 ;
* @创建时间:2014-12-19 下午4:54:17;
* @throws
*/
protected static Sector getSector(Element domElement)
{
return WWXML.getSector(domElement, "Sector", null);
}
public static WorldWindowGLCanvas getWorldWindowGLCanvas()
{
return worldWindowGLCanvas;
}
public static void setWorldWindowGLCanvas(
WorldWindowGLCanvas worldWindowGLCanvas)
{
LoadCacheData.worldWindowGLCanvas = worldWindowGLCanvas;
}
public JTree getLayerJTree()
{
return layerJTree;
}
public static void setLayerJTree(JTree layerJTree)
{
LoadCacheData.layerJTree = layerJTree;
}
}
3、高程数据的加载
高程数据采用NASA的30m公开DEM数据,使用World Wind Server发布即可,详见前面的搭建本地World wind Severe服务器。最终实现效果图如下图所示。
PS:年末各种忙啊,项目总算结题,明天小组年会,预祝一切顺利!欢迎大家留言交流,共享自己的学习笔记。
World Wind Java的资料实在太少啦,断断续续总算搭建起了三维框架,后面陆续添加功能,计划做一个基于新安江模型的洪涝模拟仿真模块,将之前做的洪涝模拟和参数率定、径流模拟全部整合到自己的这个平台上来。
---------------------------------分割线(2015年1月13日)-----------------------------------

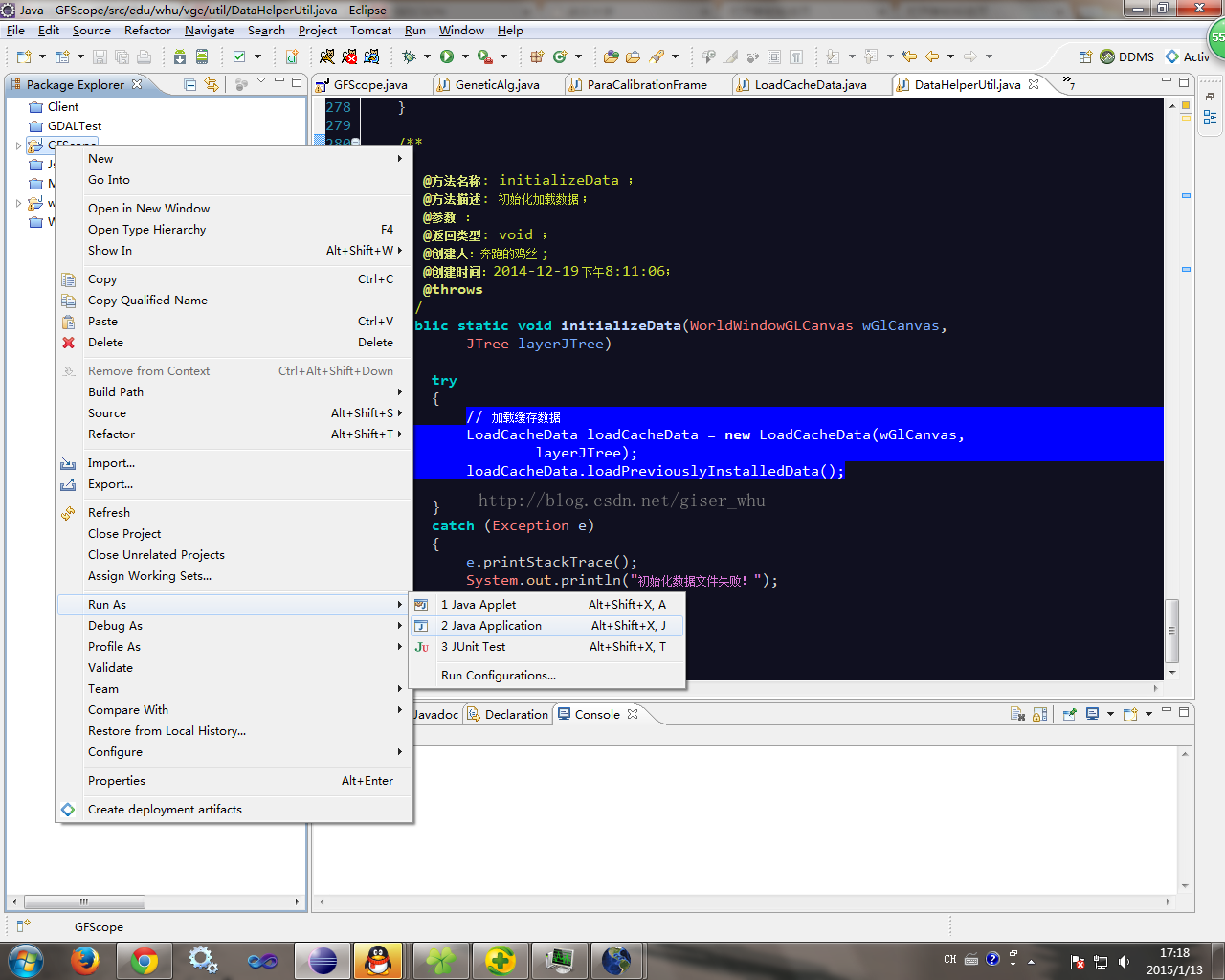

补充:关于LoadCacheData的使用,只需在程序初始化时加入以下两句代码即可:
// 加载缓存数据
LoadCacheData loadCacheData = new LoadCacheData(wGlCanvas,
layerJTree);
loadCacheData.loadPreviouslyInstalledData();

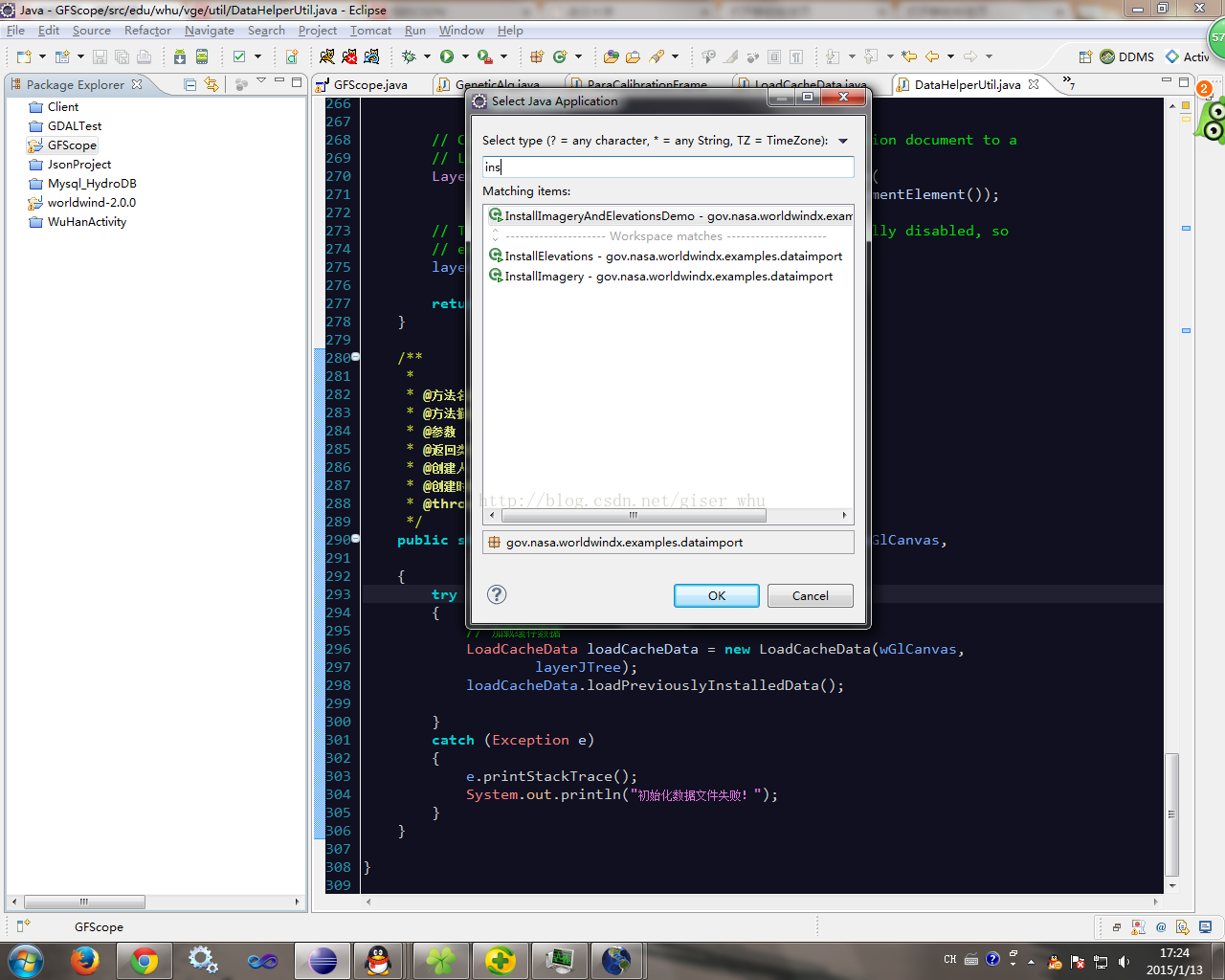

其中layerJTree是图层树,大家可以不要这个参数,修改相应代码即可,另外如何测试自己的切片数据是否加载成功,可以参考示例中的InstallImageryAndElevationsDemo这个。可能有些朋友不知如何运行自带的示例,下面我贴图说明下哈(假设已添加Worldwind.jar文件,并且已使用GlobalMapper切片放置C:\ProgramData\WorldWindInstalled文件夹下)

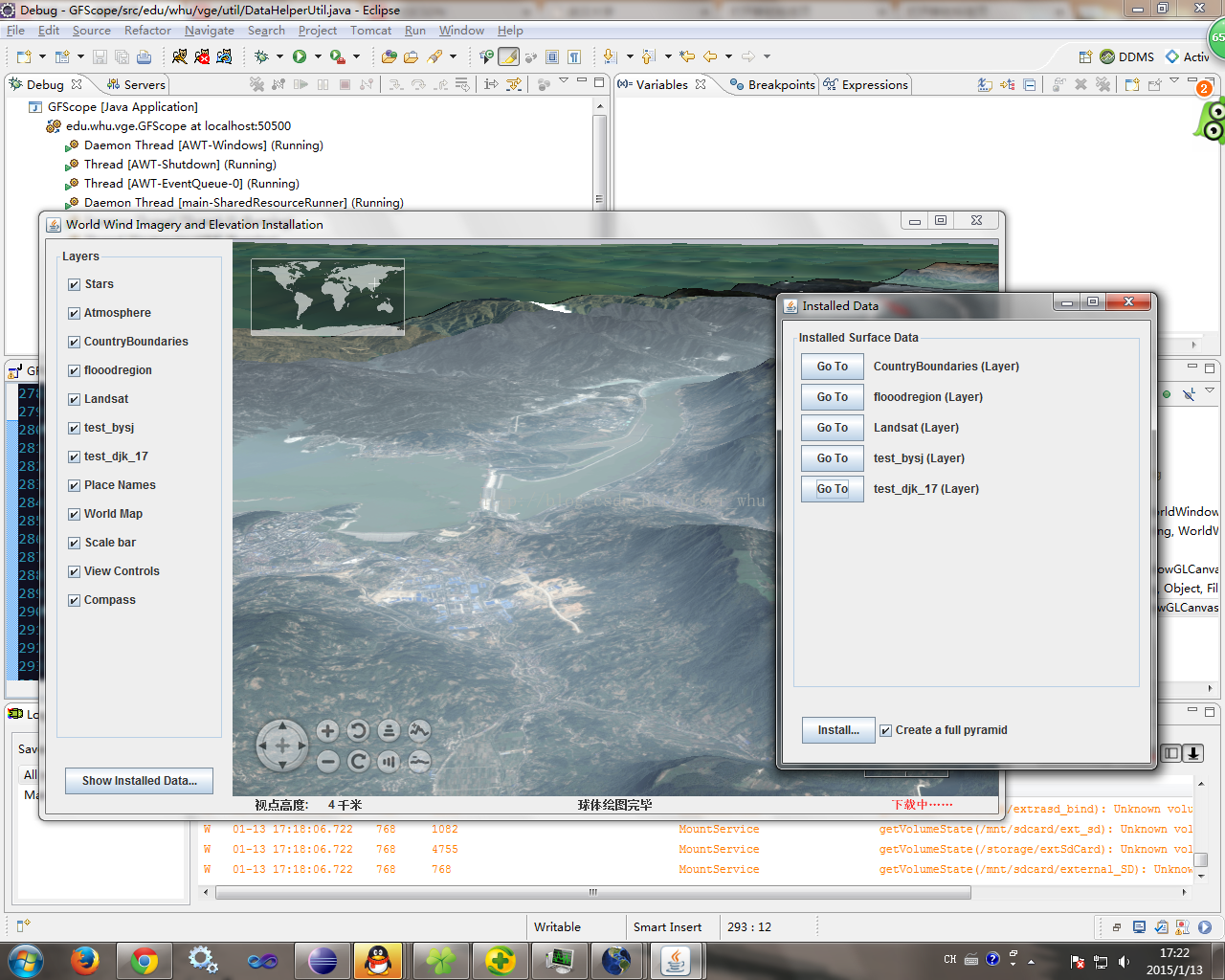

如果结果如上图所示,说明数据已加载成功。如果还未成功,检查缓存数据xml配置文件是否正确,可以跟一下源代码看下是如何加载缓存数据的。
PS:另外,最近期末考试,再加上其他项目的事情,更新有些慢哈。后面会陆续更新,欢迎大家留言交流!
