总结——STM32F103C8T6通过MAX31865读取PT100电阻值

先看这个： 资料

                  申请软件著作权步骤_正在格式化……-CSDN博客_申请软件著作权

                  软件著作权的申请流程_正在格式化……-CSDN博客_软著补正邮寄地址

10月17日——10月23日调试总结

1.MAX31865

（1）简介

MAX31865是简单易用的热敏电阻至数字输出转换器，优化用于铂电阻温度检测器(RTD)。外部电阻设置RTD灵敏度，高精度Δ- Σ ADC将RTD电阻与基准电阻之比转换为数字输出。MAX31865输入具有高达±45V的过压保护，提供可配置的RTD及电缆开路、短路条件检测。

（2）特点和优点

集成更低系统功耗，简化设计，减少设计周期：
简便的RTD铂电阻之数字转换器；
支持100Ω至1kΩ (0°C时)铂电阻RTD (PT100至PT1000)；
兼容于2线、3线和4线传感器连接；
SPI兼容接口；
20引脚TQFN和SSOP封装；
高精度设备满足误差预算：
15位ADC分辨率，标称温度分辨率为0.03125°C (随RTD非线性变化)；
整个工作条件下，总精度保持在0.5°C (0.05%满量程)；
全差分VREF输入；
转换时间：21ms (最大值)；
集成故障检测，增加系统稳定性：
±45V输入保护；

故障检测(RTD开路、RTD短路到量程范围以外的电压或 RTD元件短路)。

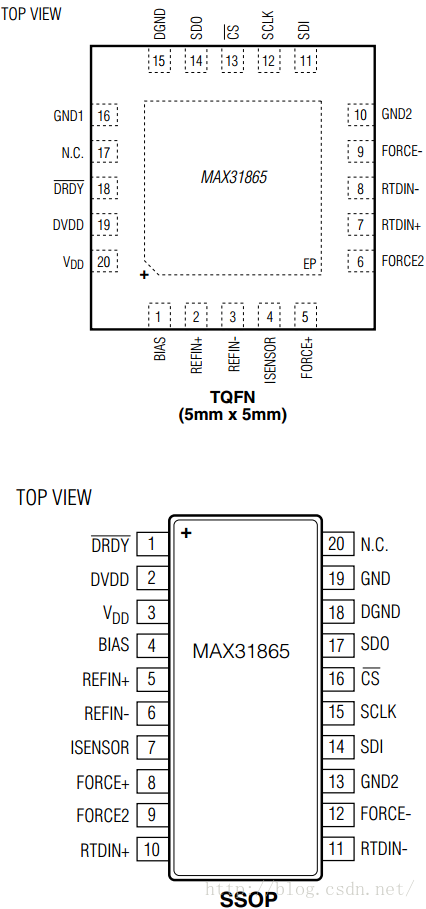

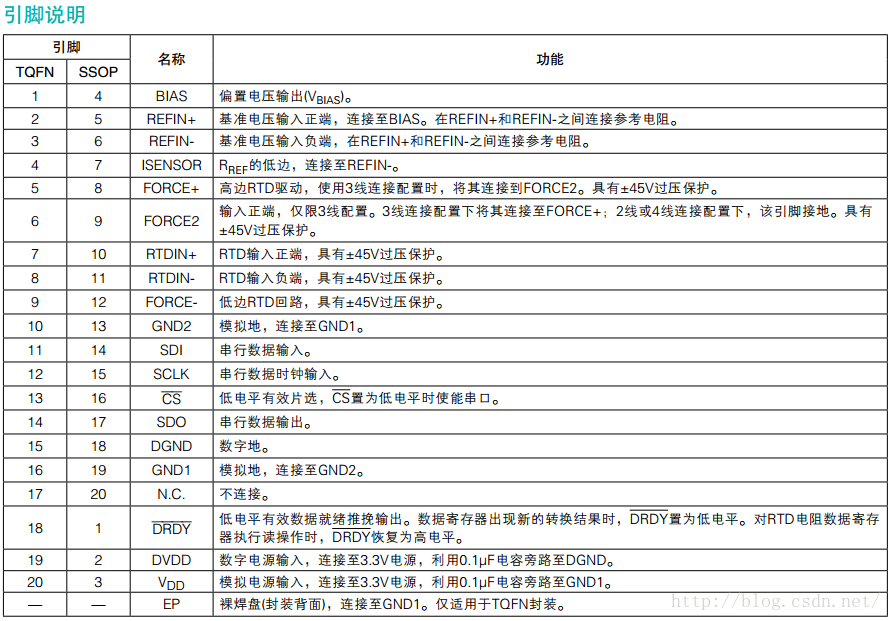

（3）引脚图和引脚说明

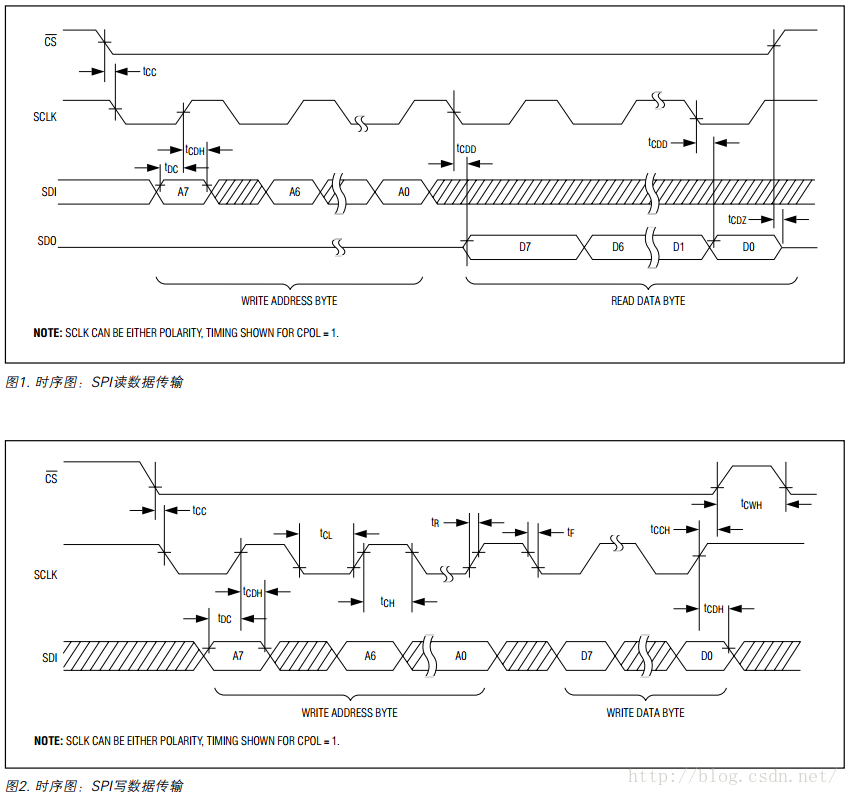

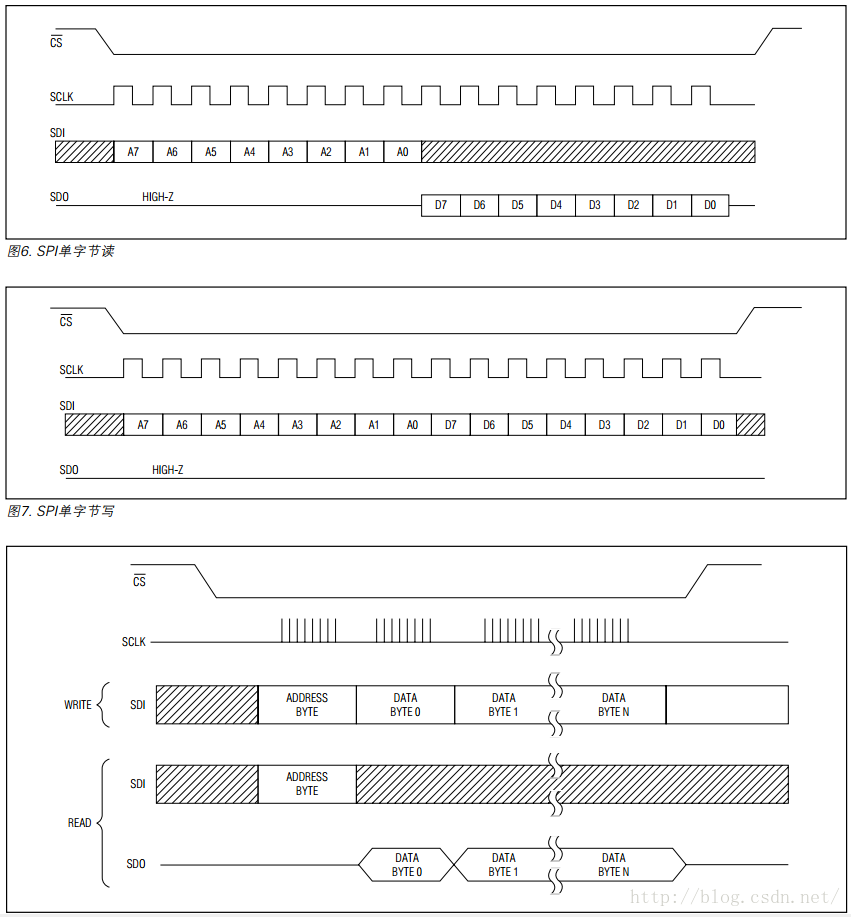

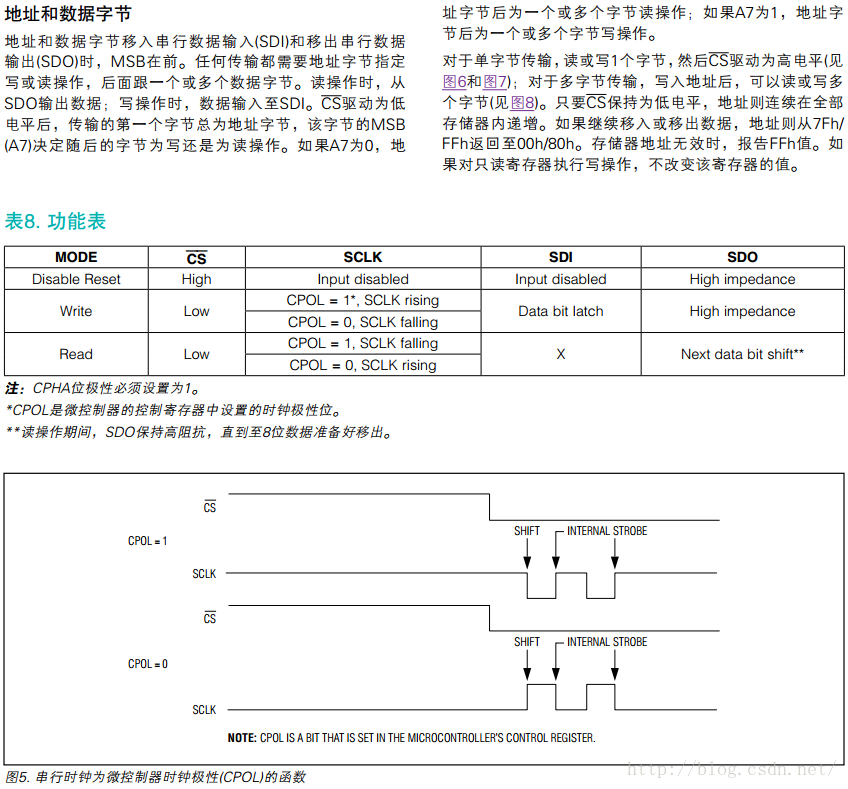

（4）SPI读写数据传输时序图

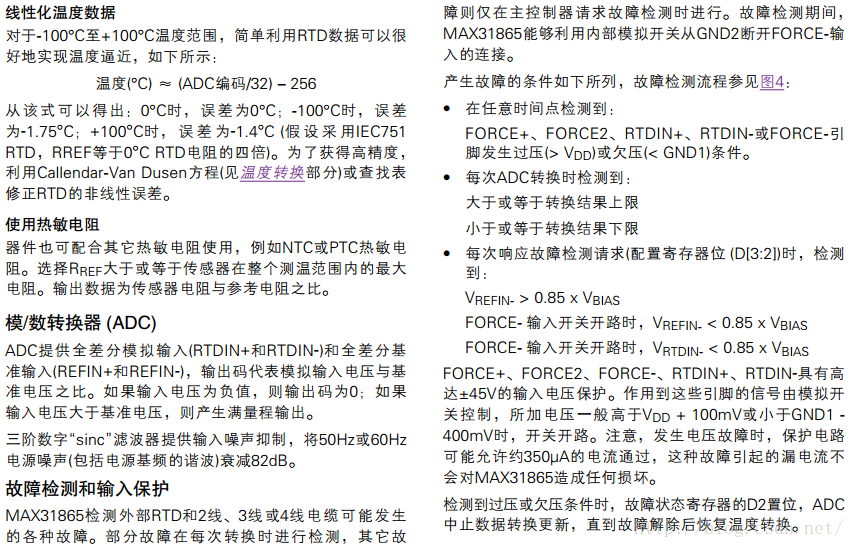

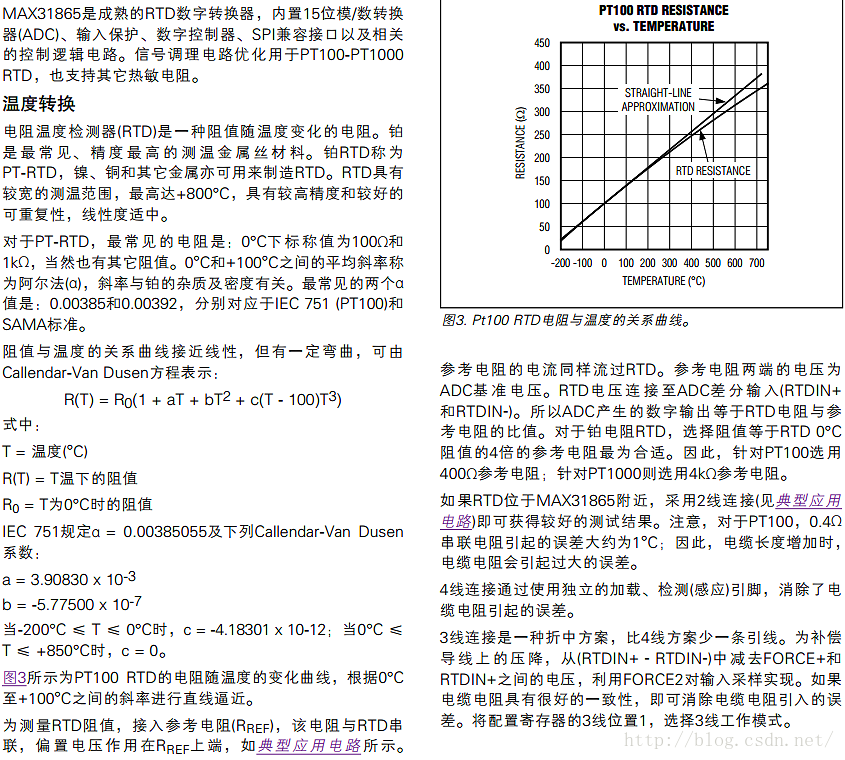

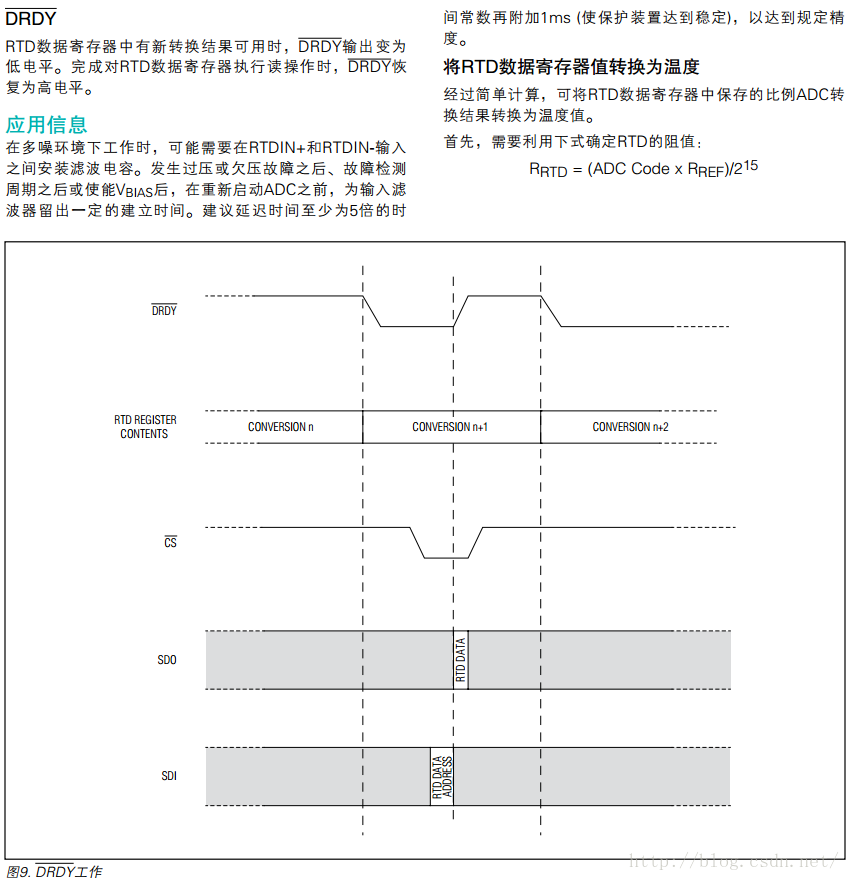

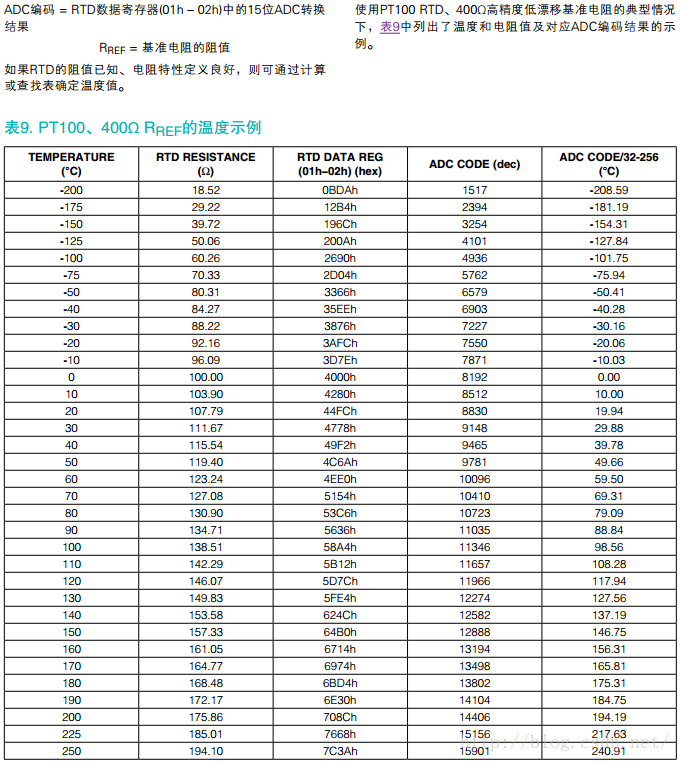

（5）转换温度原理

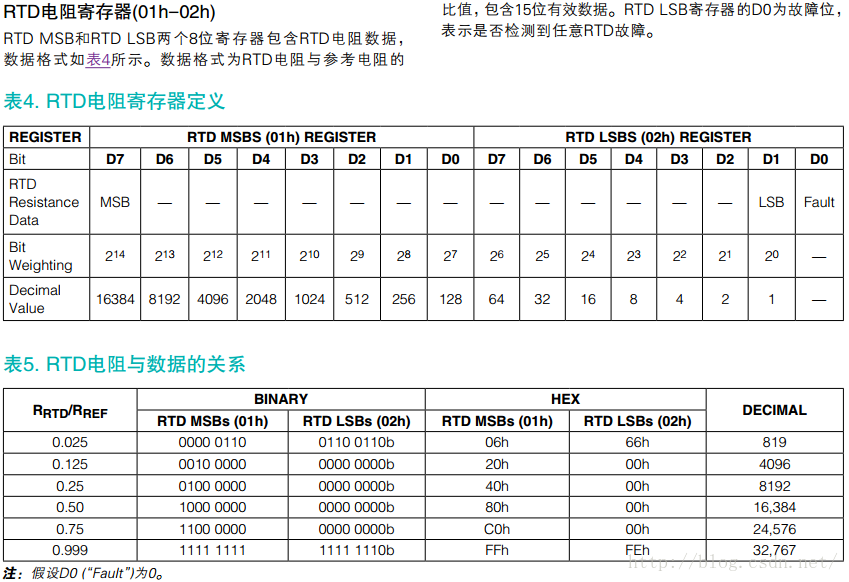

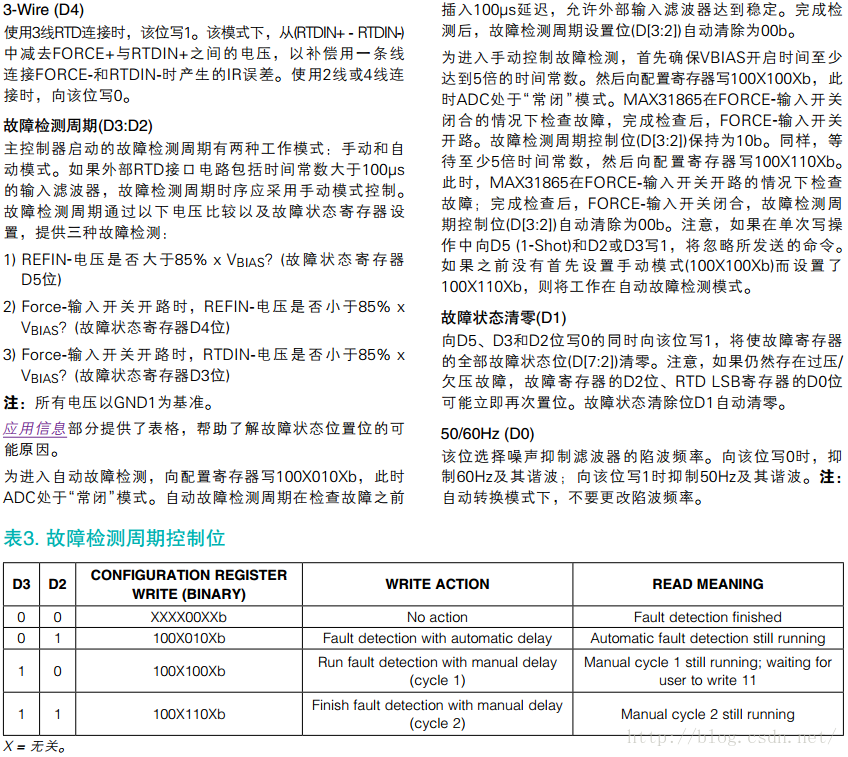

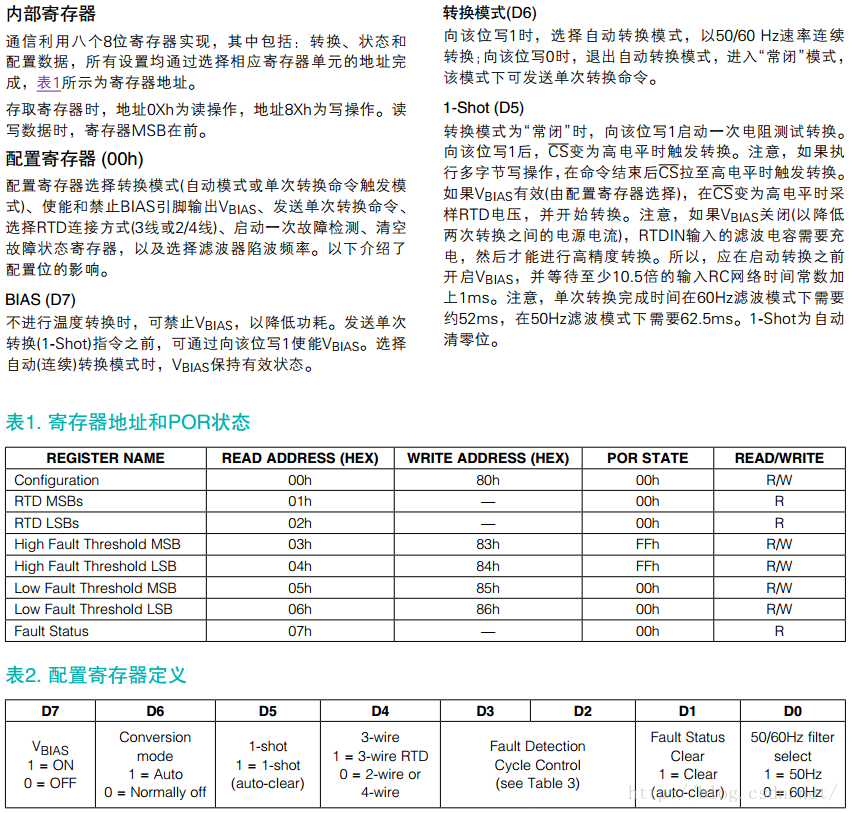

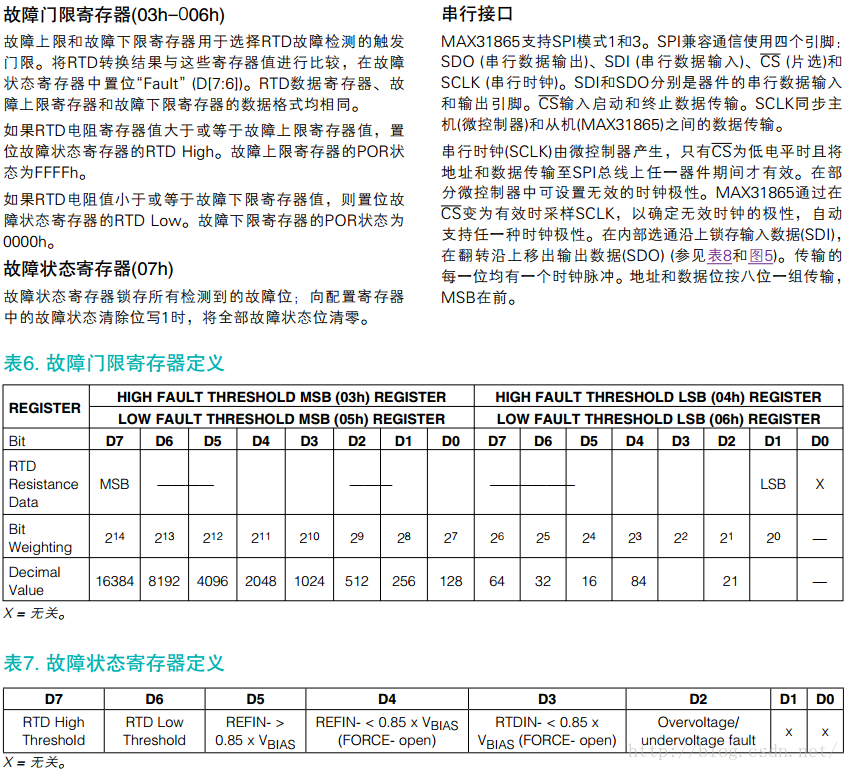

（6）内部寄存器

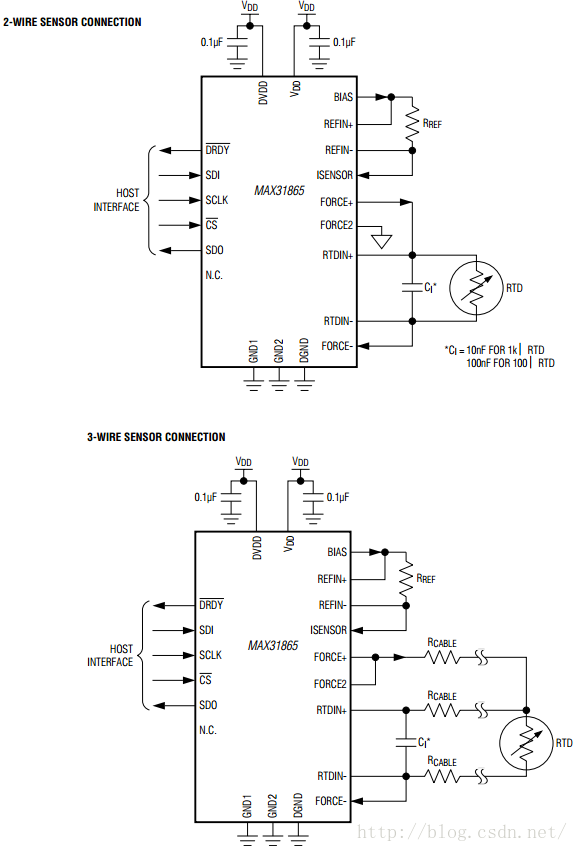

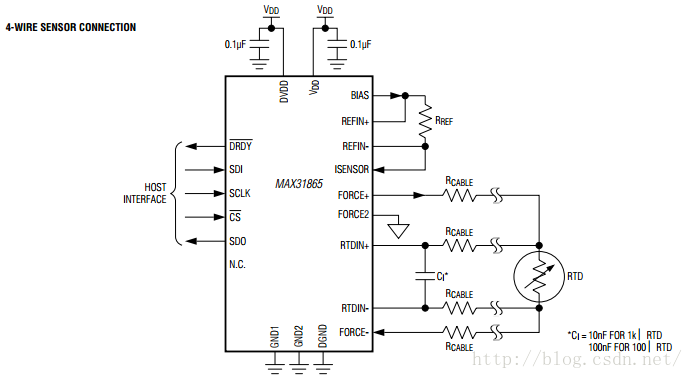

（7）典型应用电路

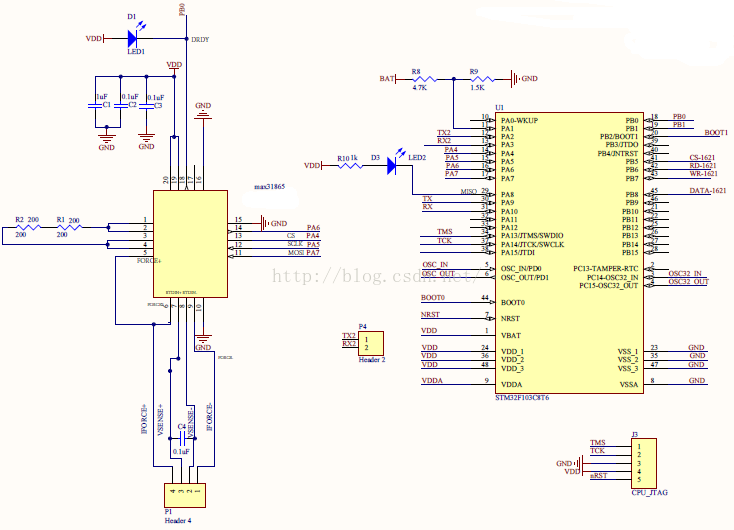

（8）实际电路图（三线制）

2.PT100温度传感器

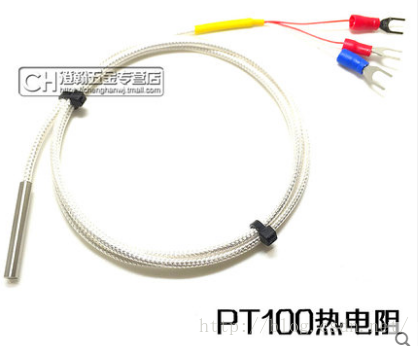

图中的两个红线中的任意一个和蓝线之间即为PT100电阻，二线制时只需要将两根红线中的一根和蓝线接入到电路即可，三线制时需要将三根线都接入电路。

3.液晶显示屏显示

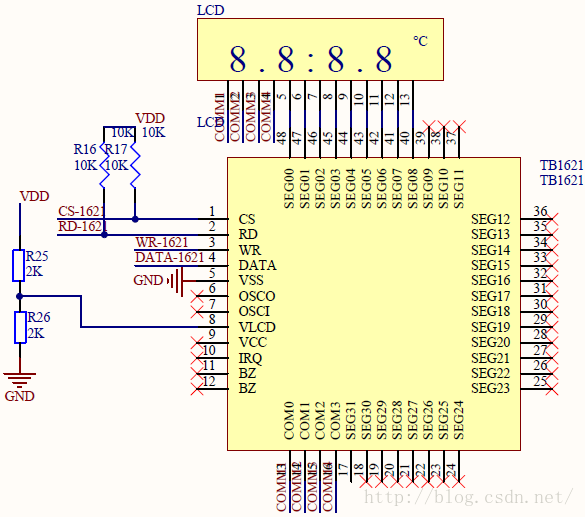

使用TB1621驱动LCD进行显示。

4.程序代码

主函数：

#include "stm32f10x.h"
#include "usart.h"
#include "max31865.h"
#include "HT1621.h"
#include "stm32f10x_gpio.h"
#include "spi.h"

extern uint8_t  Data_Buffer[8];
extern uint8_t DRDY_Status(void);
//extern void Inital_MAX31865(void) ;
extern uint8_t MAX31865_Config;


 extern float Temperature;
int main(void)
{

	GPIO_InitTypeDef GPIO_InitStructure;
	RCC_DeInit();
	//RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO | RCC_APB2Periph_GPIOA , ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_GPIOB , ENABLE);

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8; //PA.8
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;	//推挽式输出
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	//用PB0读取MAX31865的状态
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0; //PB.0
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING ;	//浮空输入
	GPIO_Init(GPIOB, &GPIO_InitStructure);

	uart_init(9600);
	printf("\r\nDetect\r\n");

	GPIO_ResetBits(GPIOA, GPIO_Pin_8);//set 0

	delay_init();
	ht1621_GPIO_Init();
 	ht1621_Init();
	lcd_clear();//清屏

  <span style="white-space:pre">	</span>SPI1_Init();
	Max31865_Init();

	while(1)
	{
		Temperature = Get_Temperature();
		printf("temp=%f\r\n",Temperature);
		ht1621_TempDisplay(Temperature);
	}
}

5.总结

（1）PA4、PA5、PA6、PA7端口可以复用重映像为SPI的CS、SCK、MISO、MOSI，只需要将这四个端口配置为复用推挽输出GPIO_Mode_AF_PP即可：

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5 | GPIO_Pin_6 | GPIO_Pin_7;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

（2）三线制中MAX31865的5引脚和6引脚应该是连接起来的，之前的PCB上由于马虎未连接；

（3）端口的输入模式

GPIO_Mode_AIN：模拟输入模式

GPIO_Mode_IN_FLOATING：浮空输入模式（复位后的状态）

GPIO_Mode_IPD：下拉输入模式

GPIO_Mode_IPU ：上拉输入模式

（4）端口的输出模式

GPIO_Mode_Out_OD ：通用开漏输出模式

GPIO_Mode_Out_PP：通用推挽输出模式

GPIO_Mode_AF_OD ：复用开漏输出模式

GPIO_Mode_AF_PP： 复用推挽输出模式

（5） 在输出模式下，有2M、10M、50MHz三种输出速度可选择，这个速度是指I/O端口驱动电路的响应速度而不是输出信号的速度，输出信号的速度与程序有关。

  GPIO_Speed_10MHz,
  GPIO_Speed_2MHz,
  GPIO_Speed_50MHz

代码

有需要请加QQ：1447491726，进行详细的技术交流，共同进步。
