描述
使用AR_SEND块，可以传送一个或多个工程值到WinCC Runtime (RT) Professional归档系统的归档中。这些过程值在相关的数据区通过相关的时间戳统一收集并通过AR_SEND块传送。当用户定义的事件发生，AR_SEND块将归档数据传送到WinCC RT Professional归档系统。WinCC RT Professional将接收到的原始数据输入到相应的归档中。WinCC RT Professional使用标准化 DLL "S7 normalization dll"来翻译原始数据。为了使标准化 DLL将归档数据翻译正确，数据发送前必须放在相关的数据格式中。
说明
必须按照如下三个步骤来实现过程变量的过程驱动归档。
- 为需要归档的数据准备数据格式。
- 在项目的 STEP7 Professional 部分组台 AR_SEND 块。
- 在项目的 WinCC 部分组态过程驱动归档。
为需要归档的数据准备数据格式
归档使用 AR_SEND 块根据传送数据结构支持不同的版本。传送数据块结构的详细说明可以参见手册“ "WinCC: Communication > SIMATIC S7 Protocol Suite > Special functions > Data exchange with the S7 function block AR_SEND".
以下数据格式以一个过程值变量被传送为例。
-
在 TIA 博途中建立一个新项目。
-
使用“添加新设备”按钮添加一个 S7-4xx 站和 WinCC RT Professional 站。
-
在每个站的设备视图中添加其它的模块（电源模块，通讯模块，等等）。从硬件目录中拖拽相应的模块到设备相应的插槽中。
-
切换到网络视图。通过拖拽的方式将 S7 站点和 WinCC RT Professional 站点连接。
-

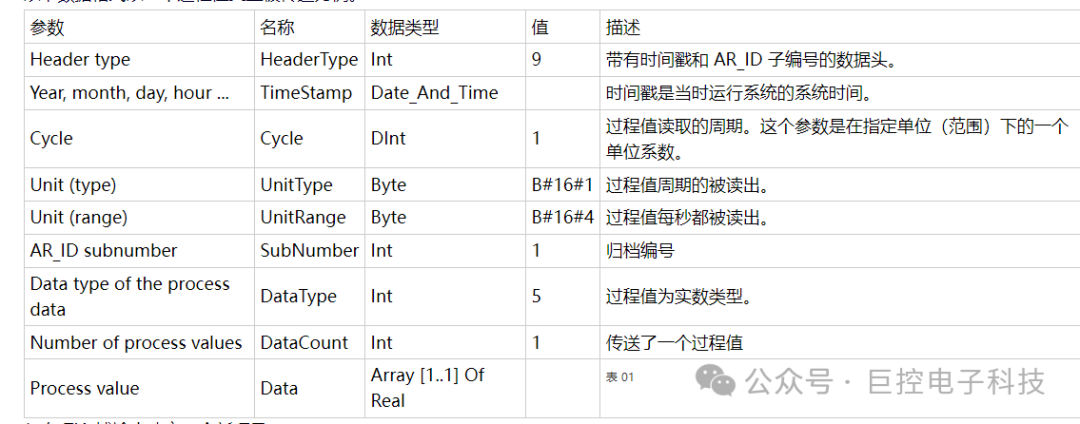

在S7 站中组态一个新的 PLC 数据类型。为此需要在控制器中打开“PLC 数据类型”文件夹并双击“添加新的数据类型”。按表01 添加变量。
在项目的 STEP7 Professional 部分组态 AR_SEND 块
-
添加新的 FB 块。为此需要打开控制器中的“程序块”文件夹并双击“添加新块”。选择"FB"和需要的语言。此例中选择了 STL 语言。
-

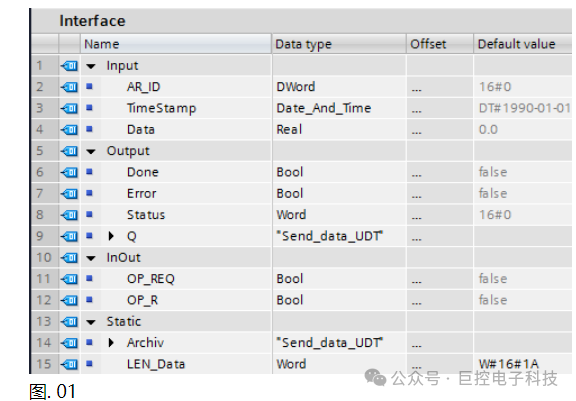

在块的接口中添加下列变量。

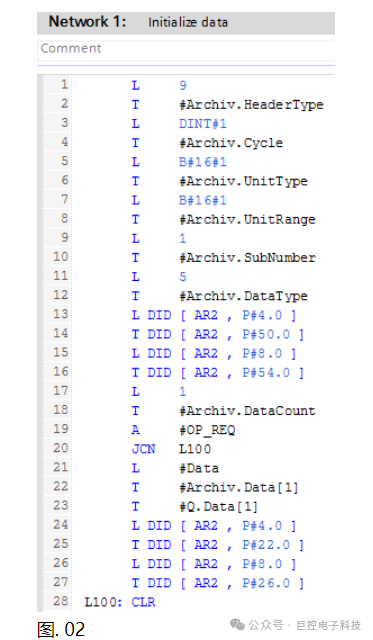

3.在第一个网络中初始化数据。

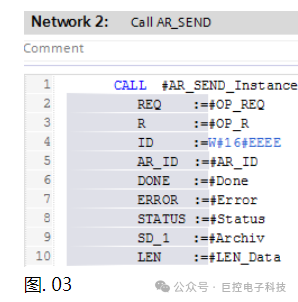

4.调用 AR_SEND 块。添加为多实例。在 FB 输入输出接口指定相应的变量。为输入“ID”分配值 "W#16#EEEE"。

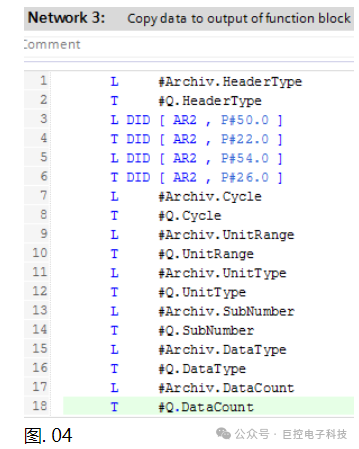

5.拷贝数据到 FB 的输出区。

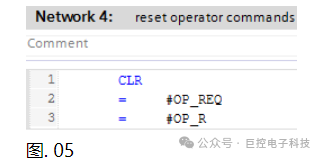

6.复位控制参数 OP_REQ 和 OP_R。

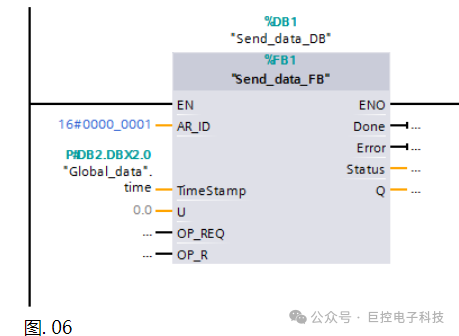

7.在更高一级的数据块中调用FB块 (如OB1).为此需要双击打开数据块（本例中的OB1）并且将建好的 FB 块拖拽到一个程序网络中。

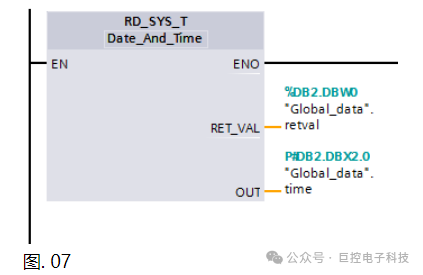

8.使用“RD_SYS_T”块读取当前系统时间。可以将这个时间存储在一个全局数据块中并传送到FB块的“TimeStamp”输入接口
在项目的 WinCC 部分组态过程驱动归档
-
打开一个 HMI 变量表。为此需要打开 WinCC RT Professional 的“HMI 变量”文件夹。添加一个“Raw”数据类型的新变量。选择到通过 AR_Send 提供数据类型的控制器的连接。

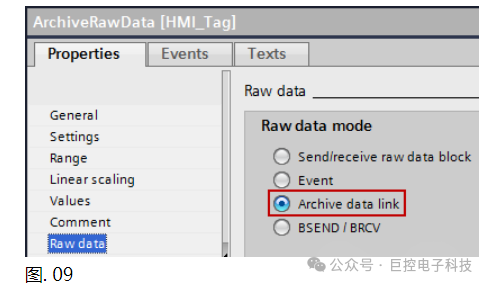

2.在变量的属性中选择“原始数据”条目并使能“归档数据连接”选项。

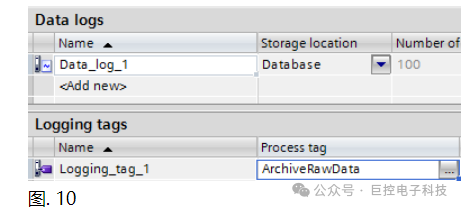

3.在WinCC RT Professiona中打开“历史数据”编辑器。添加一个新的数据记录。并添加一个新的记录变量到这个数据记录。选择新建的过程变量。

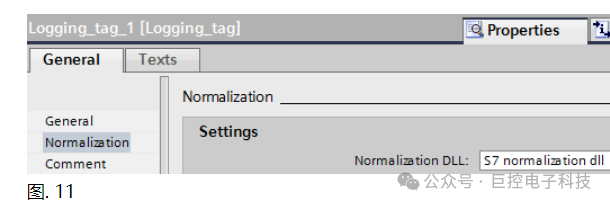

4.单击归档变量，打开“标准化”条目属性选择标准化DLL：“S7 normalization dll

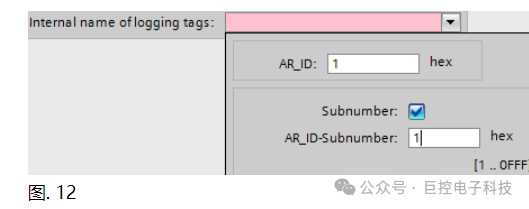

5.输入“记录变量的内部名称：”合适的 AR_ID 和 AR_ID subnumber。
