升级内存,插上两个内存条显示单通道,怎么设置为双通道

问题描述

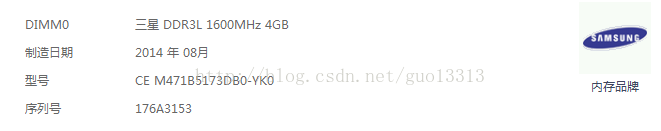

我的笔记本的原装内存条检测显示为: 三星 DDR3L 1600MHz 4GB的

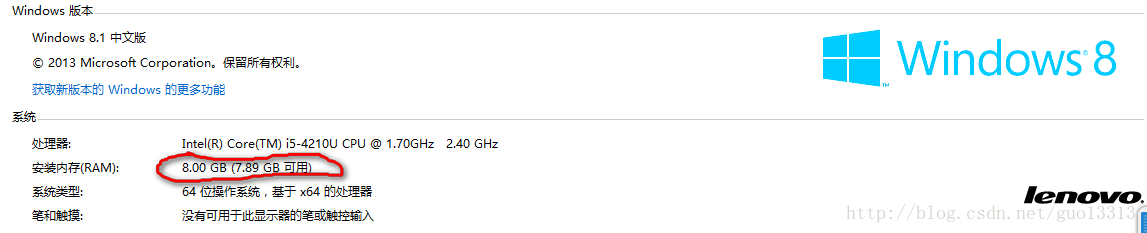

so 就在网上买了一个相同型号的内存条,在第一次安装的时候并没有实现想要的效果,双通道,8GB

用CPU-Z检测了一下,读出了内存条,8GB,但是显示为单通道。这就出问题了。

在网上查了一下相关的问题,怎么才能将单通道修改为双通道。网友的答案是默认选择双通道的。

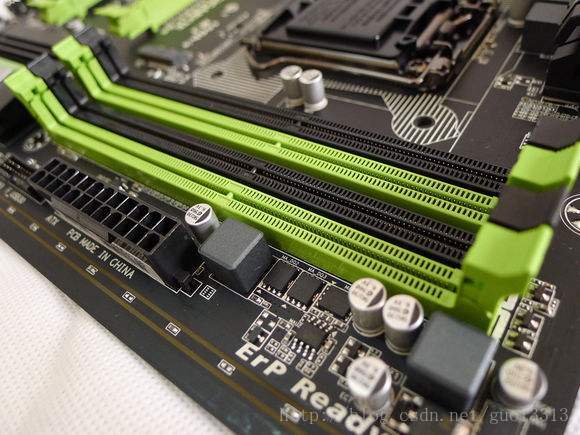

如果是台式机的话,实现双通道要将两个内存条插入到相同颜色的插槽位置即可:



但是笔记本只有两个内存条的插槽,并没有什么颜色之分,并且默认是双通道的。

解决方法:

没有找到软设置的方法。

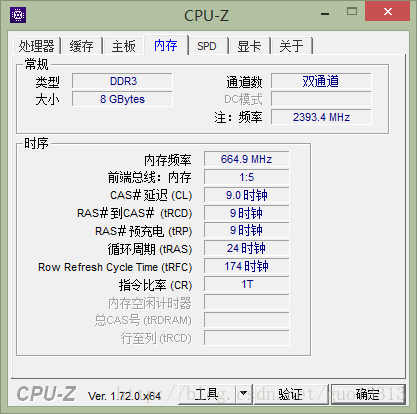

重新将笔记本拆开,将两个内存条交换位置 插上,开机,就这样一切都和谐了。

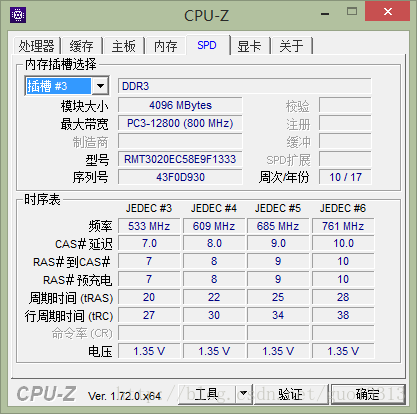

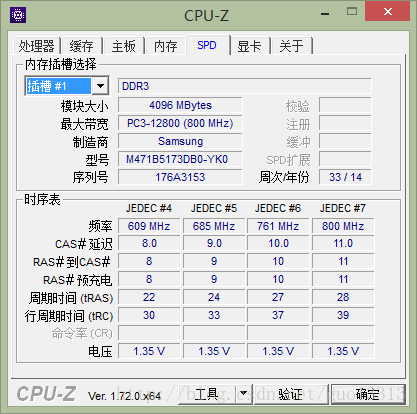

后来发现了错误原因,单通道的时候,内存条占用了插槽1和插槽2的位置,而交换了两个内存条后,笔记本重新识别了,内存条占用了插槽1 和 插槽3 的位置。笔记本实际有两个内存条接口,有4个软接口,硬件位置不可能改变,只能让笔记本重新识别一次 便自动切换到双通道了。
