JBPM(五)执行流程实例

原创 2016年08月31日 09:37:46

概念:

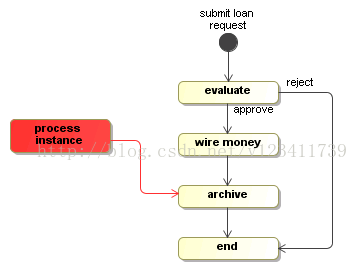

ProcessInstance,流程实例:代表流程定义的一次执行.:张三昨天按请假流程请了一次假.一个流程实例包括了所有运行阶段,其中最典型的属性就是跟踪当前节点的指针,如下图。



Execution,执行:一般情况下,一个流程实例是一个执行树的根节点。

使用树状结构的原因在于, 这一概念只有一条执行路径, 使用起来更简单。业务API不需要了解流程实例和执行之间功能的区别。因此,API里只有一个执行类型来引用流程实例和执行。

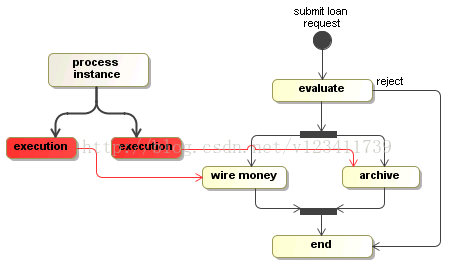

假设汇款和存档可以同时执行,那么主流程实例就包含了2个用来跟踪状态的子节点:



总的来说:

ProcessInstance(流程实例)就是Execution(执行对象),processInstanceId就是executionId。

 在源码中,ProcessInstance接口直接继承了Execution接口。

[java] view plain copy
  1. package org.jbpm.api;
  2.
  3.
  4. /** a process instance is one execution of a process definition.
  5.  * One process instance can have many concurrent executions.
  6.  * Executions are structured in a tree of which the ProcessInstance
  7.  * is the root.
  8.  *
  9.  * @author Tom Baeyens
  10.  */
  11. public interface ProcessInstance extends Execution {
  12. }

注释大概意思为:

一个流程实例是一个流程定义的执行。

一个流程实例可以有多个同时进行的执行对象。

执行对象构成了一棵树,而流程实例是这棵树的根结点。


1.启动流程实例

a) 普通方法

[java] view plain copy
  1. // 启动流程实例
  2. // jbpm4_execution,正在执行的信息表
  3. // jbpm4_hist_procinst,历史信息表
  4. @Test
  5. public void startProcessInstance() {
  6.     // 使用指定key的最新版本的流程定义启动流程实例,返回一个实例流程对象
  7.     ProcessInstance pi = processEngine.getExecutionService().startProcessInstanceByKey("test");
  8.
  9.     System.out.println("id=" + pi.getId()//
  10.             + ", state=" + pi.getState()//
  11.             + ", processDefinitionId=" + pi.getProcessDefinitionId());
  12. }

b) 启动流程实例,并设置一些流程变量

[java] view plain copy
  1. Map<String, Object> variables = new HashMap<String, Object>();
  2. variables.put("申请人""张三");
  3. variables.put("报销金额"1000.00);
  4.
  5. // 启动流程实例,并设置一些流程变量
  6. ProcessInstance pi = processEngine.getExecutionService()
  7.                             .startProcessInstanceByKey(processDefinitionKey, variables);


2.向后执行一步(Signal

a) 向后执行一步,使用唯一的outcome离开活动

[java] view plain copy
  1. processEngine.getExecutionService().signalExecutionById(executionId);

b) 向后执行一步,使用唯一的outcome离开活动,并设置一些流程变量

[java] view plain copy
  1. // 准备流程变量
  2. Map<String, Object> variables = new HashMap<String, Object>();
  3. variables.put("审批结果""同意");
  4. processEngine.getExecutionService().signalExecutionById(executionId, variables);


c) 向后执行一步,使用指定的outcome离开活动

[java] view plain copy
  1. String outcome= "to end1";
  2. processEngine.getExecutionService().signalExecutionById(executionId, outcome);

d) 向后执行一步,使用指定的outcome离开活动,并设置一些流程变量

[java] view plain copy
  1. String outcome= "to end1";
  2. Map<String, Object> variables = new HashMap<String, Object>();
  3. variables.put("审批结果""同意");
  4. processEngine.getExecutionService().signalExecutionById(executionId, outcome, variables);


3.查询任务

a) 查询个人任务列表

[java] view plain copy
  1. // 查询我的未办理完的任务列表
  2. // jbpm4_task,正在执行的信息表
  3. // jbpm4_hist_task,历史信息表
  4. @Test
  5. public void findMyTaskList() {
  6.     String userId = "员工";
  7.     //String userId = "部门经理";
  8.     //String userId = "总经理";
  9.
  10.     // 方式1.查询我所有未办理的任务的列表
  11.     // List<Task> list = processEngine.getTaskService().findPersonalTasks(userId);
  12.     // 方式2.分页的查询
  13.     List<Task> list = processEngine.getTaskService()//
  14.                 .createTaskQuery()//
  15.                 .assignee(userId)//
  16.                 .page(0100)
  17.                 .list();
  18.
  19.     // 显示
  20.     System.out.println("============== 【" + userId + "】的未办理的任务列表 =============");
  21.     for (Task t : list) {
  22.         System.out.println("id=" + t.getId()//
  23.                 + ", name=" + t.getName()// 任务的名称
  24.                 + ", assignee=" + t.getAssignee()// 任务的办理人
  25.                 + ", createTime=" + t.getCreateTime()// 任务的创建时间
  26.                 + ", executionId=" + t.getExecutionId()); // 所属的执行对象的id
  27.         }
  28.     }

b) 查询组任务列表

方式1

[java] view plain copy
  1. taskService.findGroupTasks(userId);

方式2

[java] view plain copy
  1. List<Task> list = processEngine.getTaskService()//
  2.              .createTaskQuery()//
  3.              .candidate(userId)//
  4.              .list();

4.办理任务

a) 正常完成任务

[java] view plain copy
  1. @Test
  2. public void completeTask() {
  3.     String taskId = "180009";
  4.     //普通的方法
  5.     processEngine.getTaskService().completeTask(taskId);
  6.     //指定下一步的方法
  7.     processEngine.getTaskService().completeTask(taskId, outcome);
  8.     //设置流程变量的方法
  9.     processEngine.getTaskService().completeTask(taskId, outcome, variables);
  10. }

b) 自行控制完成任务后是否向后流转(少用)

[java] view plain copy
  1. String taskId = "120001";
  2. // 1,设置为false代表:办理完任务后不向后移动(默认为true)
  3. TaskImpl taskImpl = (TaskImpl) processEngine.getTaskService().getTask(taskId);
  4. taskImpl.setSignalling(false);
  5. // 2,办理完任务
  6. processEngine.getTaskService().completeTask(taskId);

5.拾取任务(少用)

a) TaskService.takeTask(taskId, userId),拾取组任务到个人任务列表中,如果任务有assignee,则会抛异常。

b) processEngine.getTaskService().assignTask(taskId, userId),转交任务给其他人,(如果任务有assignee,则执行这个方法代表重新分配。也可以把assignee设为null表示组任务没有人办理了)

6.设置与获取流程变量

a) 方式1:根据 executionId 设置或获取流程变量

[java] view plain copy
  1. ExecutionService.setVariable(executionId, name, value);
  2. Object obj = executionService.getVariable(executionId, "请假人");

b) 方式2:根据 taskId 设置或获取流程变量

[java] view plain copy
  1. TaskService.setVariables(taskId, variables); // 一次设置多个变量
  2. Object obj = executionService.getVariable(executionId, "请假人");

7.直接结束流程实例(手工)

[java] view plain copy
  1. String processInstanceId =  "test.10001";
  2. processEngine.getExecutionService()
  3.                 .endProcessInstance(processInstanceId, ProcessInstance.STATE_ENDED);
