JBPM(七)详解流程图

109人阅读 评论(0) 收藏 举报
分类:

概念:

流程图的组成:

a. 活动 Activity / 节点 Node

b. 流转 Transition / 连线(单向箭头)

c. 事件



1.流转(Transition)

a) 一般情况一个活动中可以指定一个或多个Transition

i. 开始活动(Start)中只能有一个Transition

ii. 结束活动(End)中没有Transition

iii. 其他活动中有一条或多条Transition

b) 如果Transition只有一个,则可以不指定名称(名称是null);如果有多个,则要分别指定唯一的名称。

2.活动(Activity)

a) 流转控制活动(预定义活动)

i. start开始活动

代表流程的开始边界,一个流程有且只能有一个Start活动。开始活动只能指定一个Transition。在流程实例启动后,会 自动的使用这个唯一的Transition离开开始活动,到一下个活动。

ii. end/end-error/end-cancel(结束活动)

代表流程的结束边界,可以有多个,也可以没有。如果有多个,则到达任一个结束活动,整个流程就都结束了;如果没 有,则到达最后那个没有Transition的活动,流程就结束了。

iii. state状态活动

作用:等待。可以使用signal使其结束等待,并向后执行一步。

iv. task任务活动

-->个人任务的分配

1. 使用流程变量:assignee="#{manager}"

2. AssignmentHandlerassignable.setAssignee(userId); // 指定当前任务的办理人(分配任务)

a) 需要在.jbdl.xml<task>元素中写

[html] view plain copy
  1. <assignment-handler class="cn.grace.AssignmentHandlerImpl"/>

b) 指定的AssignmentHandlerImpl类要实现AssignmentHandler接口

c) 在AssignmentHandlerImpl类中可以使用assignable.setAssignee(userId),分配个人任务。

3. TaskService.assignTask(taskId, userId)// 把指定的任务分配给指定的人

processEngine.getTaskService().assignTask(taskId, userId);

-->组任务的分配

1.  使用流程变量:assignee="#{userIdsString}" // 要是String型的变量,多个候选人之前用','隔开

2. AssignmentHandlerassignable.addCandidateUser(userId);// 添加组任务的候选人

a) 需要在.jbdl.xml<task>元素中写

[html] view plain copy
  1. <assignment-handler class="cn.grace.GroupTaskAssignmentHandlerImpl"/>

b) 指定的AssignmentHandlerImpl类要实现AssignmentHandler接口

c) 在AssignmentHandlerImpl类中可以使用assignable.addCandidateUser(userId),添加组任务候选人。

3. TaskService.addTaskParticipatingUser(taskId,userId,Participation.CANDIDATE);//添加组任务的候选人

v. Decision判断活动

1. 使用expression,如:expr="#{'to state2'}"

2. 使用Handler在Handler Class里配置指定的DecisionHandlerImpl类的路径

DecisionHandlerImpl.java

[java] view plain copy
  1. public class DecisionHandlerImpl implements DecisionHandler {
  2.
  3.     // 计算离开当前节点用的Transition的名称并返回
  4.     @Override
  5.     public String decide(OpenExecution execution) {
  6.         System.out.println("DecisionHandlerImpl.decide()");
  7.         // 获取业务数据
  8.         Integer days = (Integer) execution.getVariable("请假天数");
  9.         // 选择Transition
  10.         if (days > 7) {
  11.             return "to 总经理审批";
  12.         } else {
  13.             return "to end1";
  14.         }
  15.     }
  16. }

ProcessTest.java

[java] view plain copy
  1. @Test
  2. public void test() {
  3.     // 1,部署流程定义
  4.     InputStream in = this.getClass().getResourceAsStream("test.jpdl.xml");
  5.     processEngine.getRepositoryService()//
  6.             .createDeployment()//
  7.             .addResourceFromInputStream("test.jpdl.xml", in)//
  8.             .deploy();
  9.
  10.     // 2,启动流程实例
  11.     Map<String, Object> variables = new HashMap<String, Object>();
  12.     // variables.put("请假天数", 10);启动流程实例后,进行到to 总经理审批环节。
  13.     variables.put("请假天数"3);//启动流程实例后,进行到to end1环节。
  14.     ProcessInstance pi = processEngine.getExecutionService()
  15.                                 .startProcessInstanceByKey("test", variables);
  16. }

此时,如果variables.put("请假天数", 3);启动流程实例后,进行到to end1环节。

此时,如果variables.put("请假天数", 10);启动流程实例后,进行到to 总经理审批环节。

3. 如果同时配置了expressionHandler,则expression有效,忽略Handler

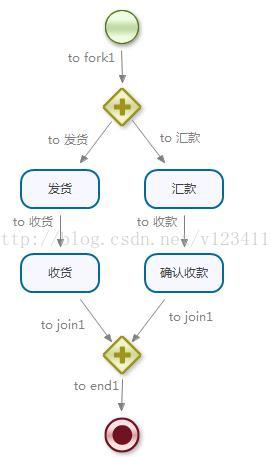

vi. forkjoin分支/聚合活动

[java] view plain copy
  1. public class ProcessTest {
  2.
  3.     private ProcessEngine processEngine = Configuration.getProcessEngine();
  4.
  5.     @Test
  6.     public void test() {
  7.         // 1,部署流程定义
  8.         InputStream in = this.getClass().getResourceAsStream("test.jpdl.xml");
  9.         processEngine.getRepositoryService()//
  10.                 .createDeployment()//
  11.                 .addResourceFromInputStream("test.jpdl.xml", in)//
  12.                 .deploy();
  13.
  14.         // 2,启动流程实例
  15.         ProcessInstance pi = processEngine.getExecutionService()
  16.                                         .startProcessInstanceByKey("test");
  17.         System.out.println("processInstanceId = " + pi.getId());
  18.         System.out.println("当前正在执行的活动:" + pi.findActiveActivityNames());
  19.     }
  20. }

输出结果为:

processInstanceId = test.330007

当前正在执行的活动:[汇款, 发货]

可以看出,汇款和发货同时执行中。并且,只有当2条路线都到join活动,流程才会继续往后执行。

b) 自定义活动(custom)

i. 在<custom>元素中指定class属性为指定的类ExternalActivityBehaviourImpl

ii. 这个类要实现ExternalActivityBehaviour接口,其中有两个方法:

1. execute(ActivityExecution):节点的功能代码

2. signal(ActivityExecution, String, Map):在当前节点等待时,外部发信号时的行为

3. 在execute()方法中,可以调用以下方法对流程进行控制

a) ActivityExecution.waitForSignal():在当前节点等待。

b) ActivityExecution.takeDefaultTransition():使用默认的Transition离开,当前节点中定义的第一个为默认的。

c) ActivityExecution.take(String transitionName):使用指定的Transition离开

d) ActivityExecution.end():结束流程实例

4. 也可以实现 ExternalActivityBehaviour 接口,只有一个方法 execute(ActivityExecution),这样就不能等待,否则 signal 时会有类转换异常。

[java] view plain copy
  1. public class ExternalActivityBehaviourImpl implements ExternalActivityBehaviour {
  2.
  3.     // 到达这个活动时执行的方法
  4.     @Override
  5.     public void execute(ActivityExecution execution) throws Exception {
  6.         System.out.println("已发送信息.");//此处写自己要执行的事件
  7.
  8.         // 默认是执行完代码后离开当前活动,不会执行signal方法,也可以写如下代码
  9.         // execution.takeDefaultTransition(); // 离开当前活动
  10.
  11.         // // 使用指定名称的Transition离开当前活动
  12.         // execution.take(transitionName);
  13.
  14.         // 执行完后不要离开,而是要等待外部调用signal()方法时才离开
  15.         execution.waitForSignal();
  16.     }
  17.
  18.     // 调用signal()方法离开当前节点前执行的方法(如果在execute()中直接离开当前节点了,
  19.     // 这个方法就不会被执行)
  20.     @Override
  21.     public void signal(ActivityExecution execution, String signalName, Map<String, ?> parameters) throws Exception {
  22.         System.out.println("ExternalActivityBehaviourImpl.signal()");
  23.     }
  24. }

3.事件

a) 在根元素中,或在节点元素中,使用<on event="">元素指定事件,其中event属性代表事件的类型。

b) 在<on>中用子元素<event-listener class="EventListenerImpl" />,指定处理的类,要求指定的类要实现 EventListener 接口

c) 事件类型:

i. <on>元素放在根元素(<process>)中,可以指定eventstartend,表示流程的开始与结束。

ii. <on>元素放在节点元素中,可以指定eventstartend,表示节点的进入与离开

iii. 在Start节点中只有end事件,在End节点中只有start事件。

iv. 在<transition>元素中直接写<event-listener class="">,就是配置事件。(因为在这里只有一个事件,所以不用写on与类型)

v. 在<task>元素中还可以配置assign事件,是在分配任务时触发的。



[html] view plain copy
  1. <?xml version="1.0" encoding="UTF-8"?>
  2.
  3. <process name="test" xmlns="http://jbpm.org/4.4/jpdl">
  4.
  5.     <!-- 流程实例的启动事件 -->
  6.     <on event="start">
  7.         <event-listener class="cn.grace.EventListenerImpl"></event-listener>
  8.     </on>
  9.     <!-- 流程实例的结束事件 -->
  10.     <on event="end">
  11.         <event-listener class="cn.grace.EventListenerImpl"></event-listener>
  12.     </on>
  13.
  14.     <start name="start1" g="86,69,7,1">
  15.         <!-- 开始活动中只有离开活动的事件 -->
  16.         <on event="end">
  17.             <event-listener class="cn.grace.EventListenerImpl"></event-listener>
  18.         </on>
  19.         <transition name="to task1" to="task1" g="-53,-17" />
  20.     </start>
  21.
  22.     <task name="task1" g="61,171,92,52" assignee="张三">
  23.         <!-- 进入活动的事件 -->
  24.         <on event="start">
  25.             <event-listener class="cn.grace.EventListenerImpl"></event-listener>
  26.         </on>
  27.         <!--离开活动的事件 -->
  28.         <on event="end">
  29.             <event-listener class="cn.grace.EventListenerImpl"></event-listener>
  30.         </on>
  31.         <transition name="to end1" to="end1" g="-47,-17" />
  32.     </task>
  33.
  34.     <end name="end1" g="86,272,48,48">
  35.         <!-- 结束活动中只有进入活动的事件 -->
  36.         <on event="start">
  37.             <event-listener class="cn.grace.EventListenerImpl"></event-listener>
  38.         </on>
  39.     </end>
  40. </process>

根据上述.jpdl.xml和对应的.png图,启动流程实例会执行3次 EventListenerImpl 事件,结束流程实例也会执行3次 EventListenerImpl 事件。
