百度贴吧客户端(Android)网络通信行为分析

百度贴吧安卓客户端网络通信行为分析

本文由CSDN-蚍蜉撼青松【主页：http://blog.csdn.net/howeverpf】原创，转载请注明出处！



写在前面：

        本文其实是作者我的一门研究生课程作业，为了使本文不至于因太过冗长而显得枯燥，本文特意略去了原文中一些比较重复乏味的内容，尽量呈现的是一些可能更令您感兴趣的贴吧功能。若是您确实需要阅读更完整的版本，可以前往CSDN下载频道 【http://download.csdn.net/detail/ping_fani07/6028411】下载本文的PDF完整版。

        出于个人隐私保护的考量，本文所举的例子中，改动了一些关键信息，请勿对号入座~

        Thank you for your reading !



一、实验环境与结果概述

1.1 实验环境

        手机型号：HUAWEI C8812
        操作系统：Android 4.0.3
        应用版本：百度贴吧4.0.0
        分析工具：Tcpdump for Android，WireShark 1.10.0rc2

【抓包的具体方法详参我的下一篇博文：《基于tcpdump的Android智能移动终端数据包捕获完整解决方案》】

1.2 结果概述

        百度贴吧客户端的所有重要通信行为都使用了HTTP协议。
        贴吧客户端发出的HTTP请求一般采用POST方法，表1-1对比展示了不同操作对应的请求报文。其中application/x-www-form-urlencoded格式将请求正文分成多个元素，各元素本身由名和值（可能使用URL编码）组成，各元素之间使用&符号隔开；multipart/form-data格式被用在使用POST方法发送HTML表单时，请求正文被分隔符（由boundary定义）分割成很多子段，每个子段可以自定义子段名称和值，从而实现在单个消息实体中封装多个主体的功能。

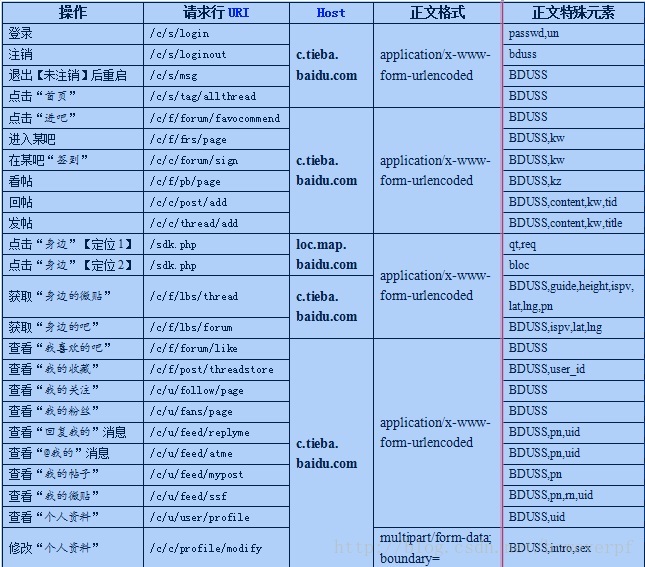

表1-1 不同操作对应的POST请求对比

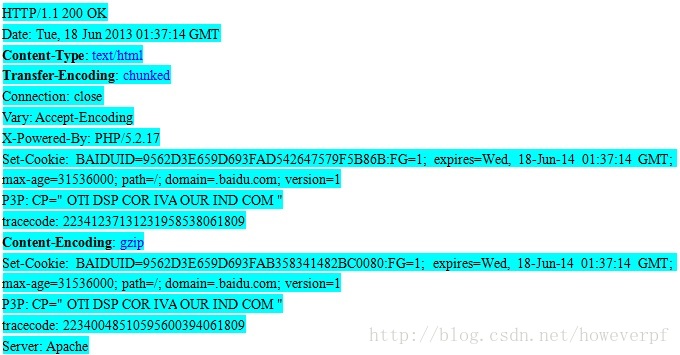

         服务器返回的响应有着类似的头部，如图1-1所示。

 图1-1 贴吧服务器返回的响应头部

        状态行一般为HTTP/1.1 200 OK，正文的类型一般纯文本文件，正文本身一般经过gzip编码压缩，且在传输过程中一般使用了chunked编码进行分块传输。后文在说到响应正文时，一般是指重组解压后的正文，后文中不再特别指出这一点。一个简单的正文示例如图1-2所示。

图1-2 一个最简单的响应正文示例

        如上图，还原出来的完整响应正文普遍使用了JSON格式。该数据格式的特征是整个正文都处于一对大括号{ }内。正文一般分成多个段，每个段由名和值组成，段与段之间用逗号隔开。有些段的值会由多个子段构成，一个段的所有子段也会用一对方括号[ ]或是大括号{ }括起来。大部分情况下，有四个一级段在正文是都存在的，包括：error_code（操作成功时值为0，操作失败时为对应错误代码）、time、ctime，以及logid。
【我们约定，与error_code处在同一层次的称为一级段，一级段的子段为二级段，以此类推。】
        下面就各行为做具体分析。



二、登录行为分析

2.1 登录请求

        登录时，贴吧客户端使用一个POST请求来提交认证信息。该登录请求的请求行使用
