Android中TouchEvent触摸事件机制

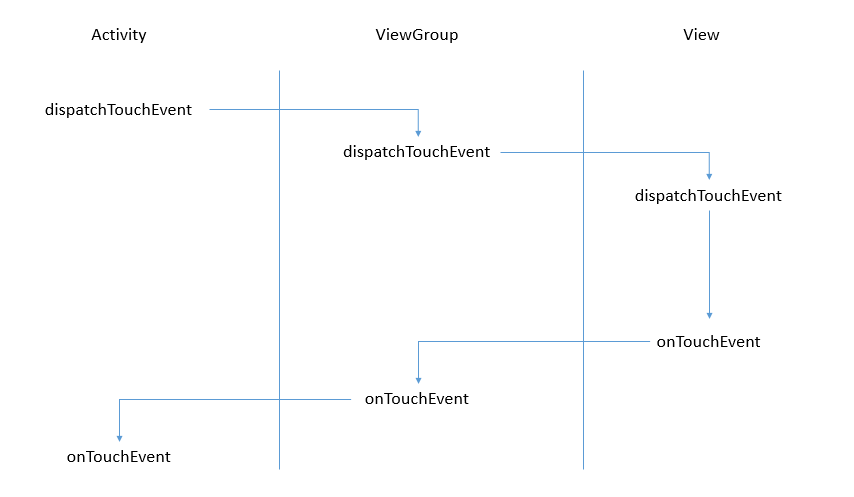

当我们的手指在Android屏幕上点击或滑动时，就会触发触摸事件TouchEvent。在App中ViewGroup和View存在多级嵌套，在最外层的是Activity，最内层的View，介于Activity与View之间的是一些ViewGroup。本文为了简化讨论，我们假设一个Activity中只有一个ViewGroup，这个ViewGroup中只有一个View。当我们用手指触摸到View的UI时，就会产生触摸事件TouchEvent，总的过程如下图所示：

首先是最外层的Activity接收到该事件，触发Activity的dispatchTouchEvent的执行，在该方法中Activity又会调用内部ViewGroup的dispatchTouchEvent方法的执行，在ViewGroup的dispatchTouchEvent方法中又会调用最内层的View的dispatchTouchEvent方法的执行，在View的dispatchTouchEvent方法中可能会执行View的onTouchEvent方法，然后ViewGroup也有可能执行ViewGroup的onTouchEvent方法，然后Activity也有可能执行Activity的onTouchEvent方法的执行。

上图是精简过的主要流程图，总共是两条主线：

1. 第一条主线是，从Activity -> ViewGroup -> View，从外向内依次调用dispatchTouchEvent方法，Android会依次把MotionEvent参数传递给该方法。dispatchTouchEvent的作用是传递触摸事件，该主线体现了将触摸事件从外向内逐级传递派发的过程，dispatchTouchEvent是每次传递触摸事件的入口。

2. 第二条主线是，从View -> ViewGroup -> Activity，从内向外依次调用onTouchEvent方法，Android会依次把MotionEvent参数传递给该方法。onTouchEvent的作用是处理触摸事件，该主线体现了将触摸事件从内向外逐级处理的过程。

dispatchTouchEvent和onTouchEvent都接收一个MotionEvent类型的参数，MotionEvent封装了触摸事件的数据信息，包括触摸事件的类型以及坐标位置等，详见博文《Android中的MotionEvent》。dispatchTouchEvent和onTouchEvent都有一个boolean类型的返回值，如果返回true，表示当前对象已经对触摸事件进行了处理；如果返回false，表示当前对象没有对触摸事件进行处理。

下面分别对Activity、ViewGroup、View的事件派发、处理的过程详细说明。

---

Activity

• dispatchTouchEvent
  所有在UI上的触摸操作生成的触摸事件都首先会触发Activity中dispatchTouchEvent方法的执行，其源码如下所示：

  public boolean dispatchTouchEvent(MotionEvent ev) {
      if (ev.getAction() == MotionEvent.ACTION_DOWN) {
          onUserInteraction();
      }
      if (getWindow().superDispatchTouchEvent(ev)) {
          return true;
      }
      return onTouchEvent(ev);
  }

  上述方法的关键是，Activity会首先通过getWindow()方法获取当前的window对象，然后调用window的superDispatchTouchEvent方法，实际上，getWindow()返回的是一个PhoneWindow类型的实例，这样就会调用PhoneWindow的superDispatchTouchEvent方法，其源码如下所示：

  @Override
  public boolean superDispatchTouchEvent(MotionEvent event) {
      return mDecor.superDispatchTouchEvent(event);
  }

  mDecor是PhoneWindow中一个DecorView类型的变量，DecorView代表了当前Window最顶级的View，可以看做是根View。由上代码看出，后面会执行DecorView的superDispatchTouchEvent方法，其源码如下所示：

  public boolean superDispatchTouchEvent(MotionEvent event) {
      return super.dispatchTouchEvent(event);
  }

  实际上DectorView继承自FrameLayout，所以DectorView间接继承自ViewGroup，所以会DectorView执行其父类ViewGroup对应的dispatchTouchEvent方法。在该方法中，DectorView会找到其触摸的子节点，实际上其子节点也是一个ViewGroup，然后再执行该ViewGroup的dispatchTouchEvent方法，这样就实现了将触摸事件参数MotionEvent从Activity中传入到DecorView的子ViewGroup中了。我们会在后面探讨ViewGroup中的dispatchTouchEvent方法中的执行逻辑，此处就不再过多介绍了。

  以上介绍了借助superDispatchTouchEvent和dispatchTouchEvent方法将触摸事件从Activity到ViewGroup中的传递过程，这两个方法均返回一个boolean类型的参数，如果返回true，表示触摸事件被处理了，反之表示触摸事件没有被处理。我们再看一下上面Activity中dispatchTouchEvent的源码，就会发现如果PhoneWindow的superDispatchTouchEvent返回了true，那么Activity的dispatchTouchEvent方法也就直接返回了true，表明触摸事件被Window给处理了，所以就不会执行后面Activity的 onTouchEvent方法。只有Window没处理触摸事件的情况下，Activity才会调用onTouchEvent方法去处理事件。

• onTouchEvent
  onTouchEvent的源码如下所示：

  public boolean onTouchEvent(MotionEvent event) {
      if (mWindow.shouldCloseOnTouch(this, event)) {
          finish();
          return true;
      }

      return false;
  }

  只有当触摸事件没有被任何的View或ViewGroup处理过的时候，Activity才会执行自己的onTouchEvent去处理触摸事件。一种典型的情形就是，当前触摸点在Window范围之外，这样Window里面所有的View都不会接收更不会处理该触摸事件，这时候我们可以重写该方法实现一些自己的逻辑处理这种情形。如果我们处理了，就返回true，否则返回false。其默认实现基本一直返回false。

---

ViewGroup

• dispatchTouchEvent
  当Activity接收到触摸事件之后，会通过DectorView调用ViewGroup的dispatchTouchEvent方法，由于该方法的源码太长，此处就不贴源码了，点此查看其源码。此处主要说一下该方法中的主要逻辑。dispatchTouchEvent方法是ViewGroup对触摸事件进行处理的入口。

  ViewGroup中定义了一个TouchTarget类型的成员变量mFirstTouchTarget，用于保存当前ViewGroup中处理了触摸事件的子View。

  首先，dispatchTouchEvent方法会调用其自身的onInterceptTouchEvent方法，onInterceptTouchEvent是用来拦截ViewGroup将触摸事件传递给其子View的，如果该方法返回true，就表示ViewGroup应该拦截触摸事件；如果返回false，表示ViewGroup不应该拦截触摸事件，应该将触摸事件传递给子View。在dispathTouchEvent方法中还定义了一个boolean类型的handled变量，用于保存dispathTouchEvent方法的返回值，如果是true就表示触摸事件被当前的ViewGroup处理了，反之则表示没被处理。

  然后，只有当onInterceptTouchEvent返回了false，ViewGroup才会依次遍历其子View，其会通过调用isTransformedTouchPointInView方法判断MotionEvent所携带的触摸事件的坐标是否落在子View的范围内，如果触摸事件的坐标恰好落在了该子View范围内，说明我们触摸了当前ViewGroup内的该子View，这样ViewGroup就会把触摸事件的坐标以及该子View传递给dispatchTransformedTouchEvent方法，在该方法内会调用子View的dispatchTouchEvent方法，其返回值表示自View是否处理了触摸事件，如果dispatchTransformedTouchEvent返回true，表示子View处理了触摸事件，这样ViewGroup会通过调用addTouchTarget方法将mFirstTouchTarget绑定该子View，并且变量alreadyDispatchedToNewTouchTarget也会设置为true，表示已经有子View处理了触摸事件。一旦有子View处理了触摸事件，ViewGroup就会通过break跳出for循环，不再对其他子View进行遍历。

  在经过了对子View的for循环之后，如果没有任何的子View处理了触摸事件，那么mFirstTouchTarget就还是null，此时ViewGroup就会将null作为child参数传入dispatchTransformedTouchEvent方法中，该方法会调用super.dispatchTouchEvent方法，由于ViewGroup继承自View，以此处就相当于执行了View类中的dispatchTouchEvent方法，这样就很有可能执行ViewGroup从View中继承来的onTouchEvent方法。dispatchTransformedTouchEvent的返回值会作为局部变量handled的值。关于View类中的dispatchTouchEvent方法会在下面详细说明。

  在经过了对子View的for循环之后，如果发现某个子View对触摸事件进行了处理，那么alreadyDispatchedToNewTouchTarget就是true，从而会将局部变量handled设置为true，即表示只要有子View处理了触摸事件，就表示当前的ViewGroup也处理了触摸事件，并且这种情况下ViewGroup不会调用从View中继承来的dispatchTouchEvent方法，从而不会触发ViewGroup的onTouchEvent方法的执行。

• onInterceptTouchEvent
  之前提到过onInterceptTouchEvent用于拦截ViewGroup向子View传递触摸事件，ViewGroup中的默认实现一直返回false，即表示不拦截。我们可以重写该方法以实现我们自己的触摸事件拦截逻辑。

• dispatchTransformedTouchEvent
  点此查看源码，其主要的逻辑代码如下所示：

  private boolean dispatchTransformedTouchEvent(MotionEvent event, boolean cancel,
          View child, int desiredPointerIdBits) {

    final boolean handled;

    final MotionEvent transformedEvent;

    ......

      // Perform any necessary transformations and dispatch.
      if (child == null) {
          handled = super.dispatchTouchEvent(transformedEvent);
      } else {
          final float offsetX = mScrollX - child.mLeft;
          final float offsetY = mScrollY - child.mTop;
          transformedEvent.offsetLocation(offsetX, offsetY);
          if (! child.hasIdentityMatrix()) {
              transformedEvent.transform(child.getInverseMatrix());
          }

          handled = child.dispatchTouchEvent(transformedEvent);
      }

      // Done.
      transformedEvent.recycle();
      return handled;
  }

  该方法的主要目的是将MotionEvent中的x、y的坐标转换成所传入的child变量所指定的的View的坐标系中的坐标，transformedEvent表示了已经完成了指定坐标系转换的MotionEvent。如果传入的child参数是null，表示传入的是当前的ViewGroup，此时就将直接调用super.dispatchTouchEvent(transformedEvent)，这样就让ViewGroup调用了父类View中的dispatchTouchEvent方法；如果传入的child参数不是null，表示传入的当前ViewGroup的一个子View，那么就会调用child.dispatchTouchEvent(transformedEvent)，从而将触摸事件从ViewGroup传递到子View中去。我们会在下面介绍View的dispatchTouchEvent的实现逻辑。

• onTouchEvent
  ViewGroup的onTouchEvent继承自View的onTouchEvent方法，ViewGroup并没有重写，我们在下面会介绍View的onTouchEvent方法的实现逻辑。

---

View

• dispatchTouchEvent
  点此查看源码，其源码的主要逻辑如下所示：

  public boolean dispatchTouchEvent(MotionEvent event) {
      ......

      boolean result = false;

      ......

      if (onFilterTouchEventForSecurity(event)) {
          //noinspection SimplifiableIfStatement
          ListenerInfo li = mListenerInfo;
          //如果设置了OnTouchListener，那么会在此处执行OnTouchListener的onTouch方法
          if (li != null && li.mOnTouchListener != null
                  && (mViewFlags & ENABLED_MASK) == ENABLED
                  && li.mOnTouchListener.onTouch(this, event)) {
              //如果OnTouchListener的onTouch方法返回true，就表示触摸事件被处理了，result就会设置为true
              result = true;
          }

          //如果触摸事件没有被OnTouchListener处理，那么就会执行View的onTouchEvent方法
          if (!result && onTouchEvent(event)) {
              //如果onTouchEvent返回了true，就表示触摸事件被View处理了，result就被设置为了true
              result = true;
          }
      }

      ......

      return result;
  }

  dispatchTouchEvent是View处理触摸事件的入口。在该方法中，View首先会查看其有没有设置过OnTouchListener，如果设置过就调用OnTouchListener的onTouch方法，如果其返回了true，就表明触摸事件被处理了，result就会设置为true。如果触摸事件没有被OnTouchListener处理，那么就会执行View的onTouchEvent方法，如果onTouchEvent返回了true，就表示触摸事件被View处理了，result就被设置为了true。

  由上可以看出，在dispatchTouchEvent方法中是先执行OnTouchListener的onTouch方法，一旦其返回true，就不会调用View自身的onTouchEvent方法了，只有OnTouchListener没有处理触摸事件才会在后面执行View的onTouchEvent方法。

• onTouchEvent
  点此查看源码，View.onTouchEvent()方法中，如果View注册了CLICK或LONG_CLICK等事件监听器，那么就会让注册的事件监听器处理触摸事件，这样onTouchEvent就返回true。会根据ACTION的不同，执行不同的处理，比如如果是ACTION_UP，会执行performClick()方法，该方法会触发OnClickListener.onClick()的执行。
  如果View没有注册任何的CLICK或LONG_CLICK等的事件监听器，那么onTouchEvent就返回false，表示onTouchEvent没有对传入的触摸事件MotionEvent做任何处理。

---

总结

我们通过对上面Activity、ViewGroup、View各个层级对触摸事件的处理过程可以发现，Android中每个层级对触摸事件的处理都是从dispatchTouchEvent方法开始的，首先先调用下一层级的dispatchTouchEvent方法，将触摸事件传递给下一层级，如果下一层级对触摸事件进行了处理，就可认为本层级也对触摸事件进行了处理，那么本层级就不会对触摸事件仅需做其他特殊处理了；如果下一层级没有对触摸事件进行处理，即下一层级的dispatchTouchEvent方法返回false，那么才会调用本层级的onTouchEvent方法对触摸事件进行处理。

我的更多博文可参见《我的Android博文整理汇总》，希望本文对大家理解Android中的触摸事件机制有所帮助！
