DSP实验——TSM320F2812

1. DSP开发基础实验

实验目的

1. 了解DSP开发系统的基本配置；

2. 熟悉DSP集成开发环境（CCS）；

3. 掌握C语言开发的基本流程；

4. 熟悉代码调试的基本方法。

1实验内容

新建工程，对工程进行编译、链接，下载到目标板上后进行实时调试。利用代码调试工具跟踪程序的运行。根据.map文件，指出各段在存储器空间的地址，体会Memory Map的设计思想。

2实验原理

使用CCS进行DSP开发至少需要以下3种文件：1、.c或者.asm程序文件，这是用户写的程序；2、.cmd文件，即配置命令文件，其指定了链接器在链接时存放各段的物理地址；3、.lib文件，是由芯片厂商提供的运行支持库。TSM320C28x系列对应rts2800_ml.lib. 当然除了这3类外，建立项目工程后还会产生.pjt文件，这其实就是一个文本文件，记录了项目中芯片的类型，程序目录，输出目录以及编译器设置等信息。

使用C语言在CCS下开发时，C编译器(Complier)首先将C语言翻译成汇编代码，这一步也会对程序进行一些可选的优化。然后汇编器(Assembler)将汇编代码转换符合公共目标格式COFF的机器码。连接器(Linker)对.obj文件重定位，根据配置命令文件.cmd指定各段的物理地址，输出DSP可执行文件。

DSP的仿真调试可以使用Simulator 和Emulator方式。前者使用计算机的CPU进行仿真，可以实现程序功能的验证，但不能进行外设的模拟和实时性验证。后者是利用仿真器硬件，通过JTAG接口与DSP相连，使用边界扫描技术实时获得芯片的状态，程序是全速运行在DSP上的，因此所见即所得。

3实验步骤

1. 设备上电，连接计算机。

2. 设置开发环境。点击“C2000 Setup”图标，设置硬件仿真器的型号，导入配置文件。

3. 新建工程。打开CCS C2000，新建工程，填写工程名，选择对应的DSP芯片TMS320C28xx，选择工程路径和输出文件格式。点击“确定”即建立了工程。

4. 添加工程文件。将实验9例程中的.c文件、.h文件、.cmd文件和.lib文件复制到工程目录下。在project窗口中工程名上右键单击，Add File to Project，添加所有上述文件。

5. 编译链接。

6. 下载程序到目标板，进行调试。完成实验内容所要求的工作。

4程序设计

第一个实验旨在熟悉CCS的开发环境和DSP开发流程，故而实验程序已经提供，无需改动。

通过对源代码的分析，程序主要干了三件事：1、关闭看门狗；2、在CCS的output窗口输出字符串；3、在存储器中，从一片连续地址取数据，乘以一个增益后存入另一片连续地址。

具体实现如下：

1、关闭看门狗：

图1看门模块

图2 WDCR寄存器定义

直接对WDCR寄存器的WDDIS位写1，关闭看门狗。在对寄存器操作前还要先执行汇编语句eallow，操作完后再执行汇编语句edis.

2、在output窗口输出字符串：

puts语句即可实现：

puts("SineWave example started\n");

3.数据的复制：

首先在头文件中声明了一个结构体IOBuffer，结构体内包含两个长度同为BUFFSIZE的数组input[]和output[]，类型为16位int. 然后在main函数中定义了1个该类型的结构体，使用下标遍历整个数组，将input[]中的数值乘以增益系数gian，存入output[]中。这些操作在函数processing()中实现。

这个程序已经足够简单，无需使用框图进一步解释。

5实验结果

5.1子程序和数据的地址

子程序入口地址：

装载程序到DSP后，将鼠标停留在C语言编辑器的函数上，会显示函数的入口地址。如图6-1(a)和6-1(b)，显示了dataIO()和processing()的入口地址，分别是0x003F81F5和0x003F81D8.

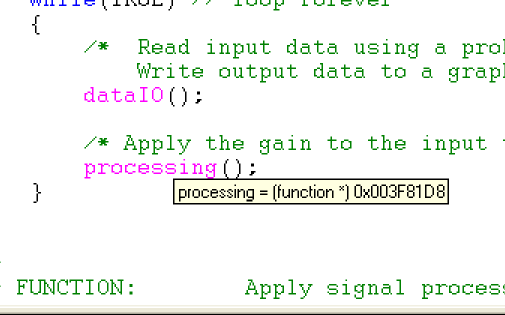

图3 (a). dataIO()的入口地址 (b). processing()的入口地址

从中还可以看到，dataIO()函数的入口地址比processing()函数大了29，说明processing()的汇编指令至多有29条。而且还说明，链接器在存储器中分配程序空间时，函数的物理地址不一定按照C语言编写时的顺序。实际上对于汇编指令调用函数来说，程序入口地址的顺序并不重要。

存储器地址：

通过菜单上的View – Watch，打开变量查看窗口。输入变量名currentBuffer.input和currentBuffer.output, 查看变量的值。结果如图6-2(a)和(b)，两个变量的地址分别是0x00008480和0x00008500, 他们相差了128，也就是一个数组的长度。结构体中的变量是连续存放的。



图4 (a). currentBuffer.input的地址 (b). currentBuffer.output的地址

5.2初始时的内存数据

程序载入到DSP后，直接运行整个程序。使用Graph工具，以图像方式显示数组currentBuffer.input和currentBuffer.output中的数据。由于数组的类型是int型，长度为128，所以在GraphView中设置类型为“16bit singned int”，长度为128，变量地址填6.1节中所述的物理地址，或者直接填变量名。运行一段时间后，两个数组的内容如图6-3所示：



图5 (a).input数组中的数据 (b).output数组中的数据

从整体来看，input数组中的数据是随机无需的，这是因为DSP在上电后，RAM中的数据是随机的。再看output中数据和input数据的关系，将光标都设置在第10点处，input中的数据是3430，而output中的数据是-13720，是前者的-4倍。证明output中的数据是从input中复制的，而且乘以了增益-4.

5.3用探针导入数据后运行

在processsing()函数之前的位置放置探针，向currentBuffer.input[]中导入正弦波形。程序中的空函数dataIO()正好提供了这样的位置。因此将探针点设置在dataIO()函数上，然后在File-File I/O中对探针进行设置，包括数据文件、地址、长度等。数据文件就是目录下的sine.dat, 地址设为input[]数组的物理地址0x00008480，长度为128d.

图6 探针位置



图7探针设置 图8 导入数据

导入数据后，程序复位，重新运行。刷新Graph窗口中的内容，结果图6-7.

图9 (a). 从探针导入数据后的input[]数据 (b).运行之后的output[]数据

这时，input数组中的数据已经是正弦波了，而且运行完processing()函数后，数据也复制到了output中。为了进一步验证复制结果，与上节一样，用光标选取两个数组中相同的位置(本来想都取第35点，写报告时才发现手滑取错了TAT’)，input中数据是98，output数据大致是其-4倍。由于乘以了负增益，output中整个波形关于x轴反转了。这些现象都验证了程序功能的正确性。

5.4.map文件与.cmd文件

打开debug目录下编译链接后生成的.map文件，查看其内容。.text、.data、.bss段的起始地址和长度分别如下：

图10 .map文件中各段的地址和长度

其中.text段起始地址为0x003f81c5, 长度为0x0adb；.data没有被分配空间，地址和长度都为0；.bss起始地址为0x00000400，但长度为0.

根据TMS320F2812芯片的memory map(图6-9)，可知text位于H0 SARAM中，bss段位于M1 SARAM中。

打开.cmd文件，确实没有定义.data段；.text分配在0x003f8080起始的存储器中，与.print、.cinit段在一起；.bss段为分配在起始地址为0x0400起始的M1 RAM中。

可见，根据芯片的memory map，.cmd文件指定了各段的存储地址，而编译链接后.map文件详细报告了各段的地址分配。这三者是统一的。

图 11 Memory map

图12 cmd文件中指定的段位置

6小结

第一个实验的主要目的是为了熟悉CCS开发环境，了解开发流程。由于之前在CCS上开发过430单片机和5000系列 DSP，何况所有的IDE都大同小异，所以这个实验很快就做完了。作为TI自己的软件，CCS的特点在于对芯片的调试支持非常到位，比如可以通过设置探针，导入和导出数据，可以用Graph工具对内存数据作图。而一般的开发工具似乎只能设置断点慢慢调试。

虽然这个实验很简单，但可以分析的问题还是很多的。实验时，我们记录了在用探针导入数据之前和导入之后数组内的数据，以此说明探针的作用；分析了processing()执行后，input[]和output[]中数据的关系，证明这个函数实现了数据的复制，并乘以了增益-4；通过比对.map和.cmd中各段的地址和长度，将数据对应到了Memory map中的物理存储器，从而对各段数据的存储位置有了直观的认识。

1. 任意信号发生器

1实验目的

1. 熟悉DSP硬件开发平台

2. 熟悉DSP集成开发环境（CCS）

3. 掌握TMS320F2812的存储器配置表

4. 学习TMS320F2812的编程开发

5. 熟悉代码调试的基本方法

2实验内容

分析实验例程，学习DDS的原理，在此基础上对实验程序进行改写，产生线性调频信号：

采样时间内包含1024点离散数值。

3实验原理

DDS的结构框图如下所示，其中频率控制字控制相位累加器的步进量，根据相位累加器中的数值，从波形查找表中取对应的数值，送入DAC，最后经过低通滤波器滤除高频，就得到了波形的模拟输出。

图 1 DDS结构框图

实验箱上的DAC1信号为AD768，位宽16bit，以无符号数表示，0x8000表示0电位。DAC映射到了DSP的地址0x2900, 因此向DAC写数据只要写地址0x2900即可。

实验箱上8个LED数码管共阴，地址从0x2000开始，0x100递增。写入相应的码段之后，在0x2C00写任意数值，刷新锁存器即可。

4实验设计

在这个实验中，没有用到任何外设，因此可以将所有外设时钟关闭。除此之外，设定主时钟锁相环5倍频。这样，外部时钟为30M，CPU工作时钟为150M。实验程序的流程图表示如下：

图 2 程序流程图

其中，波形查找表存储在0x0010 0000起始的内存中，这个是外部的SRAM，使用指针直接操作地址，实现数据存取。

计算波形数据时，使用math.h中的cos()函数，得到的是有符号数，乘以幅度后转换为int型。而DAC接收的是无符号类型，0x0000为-2v，0x8000为0v，0xFFFF为+2v，相当于将一个补码向上整体搬移了0x8000。因此将int型数据转换为DAC的数据，方法如下：

*(DAC1Addr) = (unsigned int)((*(RamAddr+1*i))<<2)+ 0x8000;

在将int型转换为unsigned int之前，还要先左移几位，防止向上搬移0x8000时溢出。

5实验过程

5.1运行实验例程

建立工程后，添加实验所给的例程，编译链接下载到DSP中。例程中实现了正弦波信号的产生，但很不幸的是，运行实验例程，通过示波器观察发现，实验箱上的DAC坏了..

图 3 损坏的DAC输出

如图3，表现为：幅度大于一定值时，输出突然下降一个台阶。为了确认是DAC的问题，在别的实验箱上运行同样的程序，是没有问题的。

所以我们的实验，包括后面的2个实验，用到DAC时，都没有用到满幅度，这样，实际可用的DAC位数是小于16bit的，最大输出幅值也变小了。将正弦波幅度减小4倍后，输出正常。如图4所示，是减小正弦波幅度后的输出，波形正常，但此时峰峰值只有1v了。

图 4 减小幅度，避开DAC故障后的输出

运行例程的价值在于：除了发现DAC故障外，还可以测出1024点输出所需的时间。在例程中，一个正弦波波形由1024点数据组成，测得正弦波频率为1.04626kHz，说明遍历输出一个正弦查找表需要1/1.04626k=9.5579e-4 s, 所以平均输出每个点需要时间：9.5579e-4/ 1024=9.33e-7 s. 无论输出什么波形，这个时间是不会变的。

5.2生成线性调频信号

按照实验要求，1024点的线性调频信号为：

分析可知，在2×0.0128=0.0256s时间内，有1024个离散点，因此每个点代表的时间为0.0256 / 1024 = 1/40000s. 换算成离散坐标，表达式如下：

从而，生成查找表的C代码就是：

for(i=0;i<1024;i++)

*(RamAddr+i) = (int)( (cos(K*Pi*(-512+i)*(-512+i)/N/N)*2048) );

使用Python对上述表达式进行了计算并作图，得到的波形如图5(a).

编译链接程序，下载到DSP上，然后运行程序。在Graph工具中查看起始地址0x0010 0000，长度1024点的数据图形，结果如图5(b)

 图 5 (a)仿真结果 (b) 实际运行结果

将输出连到示波器上观察，波形仍然正确。图6显示了示波器测量结果，从右边测量结果看，此时的频率是1.042kHz, 周期为960us.

图 6 频率为1.042kHz的线性调频信号

5.3调节线性调频信号周期

在上一节中，已经正确产生了频率为1.042kHz，周期为960us的线性调频信号，但题目要求周期是0.0128×2=0.0256s，即25600us. 增加周期只需要增加每个点的输出时间即可，因此可以对每一个点重复输出数次，调整到所需的周期。25600是960的26.6倍，所以对每个点重复输出27次左右即可。通过实验，发现重复28次即可以调整到所需周期。这样，在while(1)内，程序代码就是如下的形式：

while(--j)

{

*(DAC1Addr) = (unsigned int)((*(RamAddr+1*i))<<2)+ 0x8000;

}

j=29;

经过周期调整的输出波形如图7，右边的测量结果显示，此时周期是25.4us，已经很接近要求了。

5.4LED数码管显示

在DSP初始化设置后，操作LED数码管显示字符。数码管的操作方法在第3节原理中已经叙述，直接向特定的地址写数据就行了。我们让数码管显示了NJUST.Lys字样，“Lys”是我们指导老师名字的首字母，感谢老师的教导。

图 7 LED数码管显示

5.5子程序入口地址与.map文件

下载DSP程序后，鼠标悬停可以看到函数的地址。本程序中除了主函数mian()外，还有dispLED()函数。它们的地址分别是：0x0000 0000 和 0x0000002C.



图 8 子程序的入口地址

根据memory map，它们都位于M0 Vector RAM 中。查看.map文件，.text段确实从0x0000 0000开始。这里本来是用于存放中断向量的，但程序没有用的中断，存放函数也无妨。

section page origin length input sections

-------- ---- ---------- ---------- ----------------

.text 0 00000000 000002eb

除了.text、.data、.bss段，实际占据内存长度的还有：

.cinit 0 003f8002 0000002d

.reset 0 003fffc0 00000002 DSECT

.stack 1 00000400 00000400 UNINITIALIZED

其中.cinit段是全局变量和静态变量的C初始化记录，.stack是运行时堆栈。

6小结

本实验在第1个实验做完后剩下的时间内接着做的，也比较简单。由于实验箱上的DAC损坏，电压最大幅度只能用到1/4，但这影响不大。首先通过运行实验例程，记录了1024点遍历所需的时间，为后面调整信号周期提供参考(5.1节)。第二步是计算出了线性调频信号的离散表达式(5.2节)，并使用python进行了简单的仿真。波形仿真正确后下载到DSP运行，使用graph工具查看波形，与仿真结果相同，示波器也观察到了输出波形。根据题目要求的0.0256s周期，我们通过一个样点多次输出的方法，加大了信号周期，并认为每个点重复28次，可以得到比较接近0.0256s的周期。c程序和调整后的波形在(5.3)节中展示了。但由于对波形查找表的取值是在while(1)中循环的，延时由指令数决定，因而不能做到精确的频率控制。更好的方法是在定时器中断函数内读取查找表，这样就可以通过定时器计数值任意设置波形周期了。此外，还操作了LED数码管，正确显示了预设的字符(5.4节)。最后，查看.map文件，指出了子程序在物理存储器中的位置。

1. FIR滤波器的DSP实现

1实验目的

1. 巩固数字FIR滤波器的概念；

2. 理解定点DSP中数的定标、有限字长、溢出等概念；

3. 理解算法实现中实时的概念；

4. 掌握DSP开发过程以及基本调试方法；

5. 理解汇编以及高级语言开发DSP实现算法的区别。

2实验内容

确定FIR滤波器参数，设计滤波器系数，完成数据的定标。仿真有限精度截断对FIR冲击响应的影响。验证系统实时性，实验测量幅频响应。

3技术指标设定与可行性分析

我组在实验室北排，要求实现FIR带通滤波器。经过考虑，决定实现50kHz，40阶FIR滤波器，截至频率设为1000Hz和3000Hz.

可行性分析：

ADC的采样频率由定时器触发，设置EVA时钟分频位TPS=2，高速外设分频数HSPCLK=2，T1PR=374，此时定时器触发ADC的周期为：

30M×5/ 2 / 2^2 /(374+1)=0.05M=50kHz

即可以得到精确的50kHz采样率。

此时CPU时钟为150M, 平均每个中断周期内可以分配到3000条指令执行时间。40阶FIR滤波器包括40次乘加运算，由于使用了循环数组，只需少量的内存更新操作，再加上DSP的流水线结构，加上逻辑判断操作后，保守估计一个样点计算使用多达20条指令，40阶也只有800条，小于3000的裕量。

在50kHz采样率下，将通带设置在1kHz～3kHz，是满足采样定理的，一个周期可以分到20个样点左右，还原出来的波形直接输到示波器上，尚可辨别。

4FIR滤波器系数设计

FIR滤波器可以利用matlab的可视化滤波器设计工具箱fdatool来设计，设计界面如图1所示。利用该工具可以直接得到41个滤波器系数，记为h[n]，这些都是绝对值小于1的小数。TMS320F2812是定点DSP，因此在DSP中运算时，使用的是精度有限的定点数。在C语言中实现小数点标定的方法是：使用扩大了2的n次方的int型表示小数，参与运算，在最后的结果上通过右移n位，得到真实的数值。

在本实验中，我们使用16位int型存储滤波器系数，标定为Q14. 从matlab的浮点小数转换为16位定点数，必然会造成精度的损失。利用matlab可以仿真截断后的冲击响应幅频特性。仿真结果如图2.

图 1　fdatool设置参数



图 2 FIR系数的定点仿真

5程序设计

FIR滤波器实验建立在实验3的基础上。在上次实验中，已经实现了ADC数据的采集和DAC的输出，设计FIR滤波器时，只需要重新设置EVA时钟中断周期，其余无需改动。本实验更多的关注点在于算法的设计。

5.1运算数据类型

F2812的片内ADC位数为16bit 无符号，由于附加了外部电路，输入模拟信号时，0v电平对应的二值数据为0x8000，这与DAC接收数据的格式是一样的。FIR滤波器系数使用Q14定标，转换为了16位int型。根据FIR滤波器的表达式：

                      (1)

ADC采样值16bit uint 和滤波器系数 16bit int 相乘，最大将扩展到32位。所以运算过程中的使用的数据类型转换如下所示：



图 3 运算中数据类型的转换

其中，运算求和后得到的32bit long，在输给DAC之前，要转换移位为16bit. 滤波器系数定标时使用了Q14，原本对结果也右移14位即可，但实验所用DAC是坏的(实验2中提到过)，只能用到14位，所以对求和结果右移了16位，避免了DAC因故障而跳变。

5.2算法设计

上一个实验中，对ADC采样数据的存储使用了循环数组来实现，在40阶FIR滤波器中，这个数组长度是41. 并且由于数组中存储的数据是一个”环”, 环的起点下标由一个变量buffIndex来表示，所以需要仔细考虑采样点数据与滤波器系数的对应关系。下图展示了采样值与滤波器系数相乘时的对应关系，这将是整个算法的精华。



图 4 循环数组中x[n]与h[n]的对应关系

从图中可以看到，由于存储采样点存储顺序不是与数组下标对应的，需要引入队列头位置变量buffIndex，与FIR系数h[n]对应起来。FIR的乘加可以分为part1和part2两部分计算，在part1中，h[0]对应了buffer[buffIndex], h[1]对应buffer[buffIndex-1]，……以此类推，part1中共有buffIndex+1次乘加运算。同样的方法，根据图4，也可以得到part2中两个数组的对应关系。

记当前队列头的数组下标为index，则计算两部分乘加结果的方法可以用伪代码表示如下:

Order=41

Sum=0

firIndex=buffIndex

for(i=0; i<=index; i++) //计算part1的乘加

sum=sum + h[k]*buffer[firIndex]

firIndex=firIndex-1

end

firIndex=buffIndex //firIndex归位

for(i=index+1; i<Order; i++) //计算part2的乘加

sum=sum + h[k]*buffer[firIndex]

firIndex=firIndex-1

end

6实验结果

6.1幅频响应测量

调整信号源产生正弦信号，输出频率从低频扫描高频，覆盖带通区域，调整输出信号幅度尽可能大，但使滤波结果不溢出。测量得到不同频率下输出幅度，作图结果如下：



图 5 测得幅频响应



图 6 实测幅频特性与理论值比较

观察实测结果，滤波器的通带位于1000Hz至3000Hz，这与理论是相符的，在通带之外，测得的衰减值小于理论，这可能是由于32位int型下误差的积累造成的。

6.2失败案例分析

以上分析的算法和所得实验结果是我们第二版程序，第一次实验时没有成功。第一次的实验使用了浮点表示滤波器系数，但由于没有分析清楚数据转换的格式，最后输入DAC的值产生了混乱，同时，在定点器件上模拟浮点运算，造成运算量大，迫近实时性极限。

最后一次实验，在进入实验室之前又重新写了实验程序，使用Q14表示FIR系数，理清了数据转换过程。然而最后DAC输出的波形出现了倒置。



图 7 DAC输出的波形倒置

分析认为，这是因为最后DAC的数据发生了溢出。在传递给DAC之前，又多右移了2位，输出结果正确。

7实验总结

FIR滤波器实验是建立在实验3的基础上的，ADC采样，DAC输出的链路已经调通，寄存器设置也无需作大改动。本实验主要考验软件算法的设计以及小数定标的选择。这个实验写了两个版本，均在进入实验室之前写好，程序中使用了条件编译，可以先测试ADC采样频率，然后切换到FIR计算功能，最大限度利用好实验时的宝贵时间。第一个版本使用了浮点小数做FIR系数，结果运算量巨大，最后输入到DAC的数据格式混乱，没有成功。下一次实验之前，用Q14定标的16位小数作FIR滤波器系数，写了第二个版本。并且为了防止实验时产生实时性问题，我们准备了3组滤波器方案，分别是25kHz采样率30阶，50kHz采样率30阶和50kHz采样率40阶。最后进入实验室实际运行时，50kHz采样率40阶完全是可行的。这得益于精心安排的数据存储结构和系数-样点对应方法(5.2节)。调试成功后，实测了滤波器的幅频特性响应，与理论进行了比较(6.1节)，结果显示，在通带内实际和理论符合较好，在通带外的衰减能力实际并没有理论那么高。
