动圈耳机原理

最新推荐文章于 2020-09-08 11:07:14 发布
最新推荐文章于 2020-09-08 11:07:14 发布
阅读量6k 收藏 14
点赞数 1
分类专栏： 音频


耳机分为：动圈、动铁、静电耳机


其中动圈比较常见



先看结构

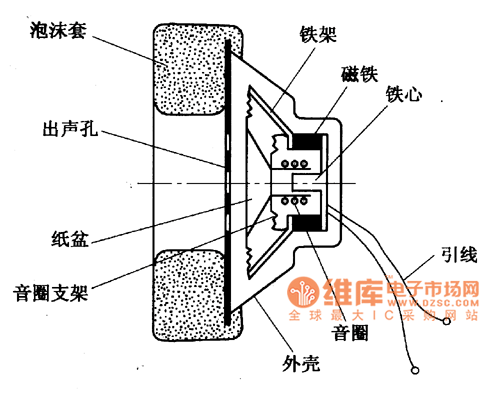

，就是一个简单的扬声器，电信号通过磁铁及音圈转化为声音信号，并通过纸盆的振动发声。原理就比较简单了。





音圈的电阻就是我们所说的耳机的的阻抗

当通过音圈的电流大小有变化，则会导致音圈电磁的强弱，和下面的磁铁产生互斥或者吸引，而带动振膜 震动而产生声音

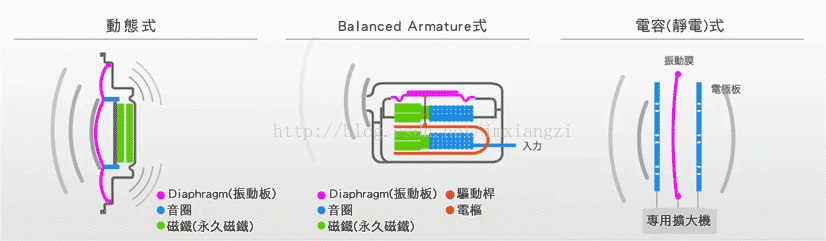

    动圈、动铁、静电耳机工作原理动态图片

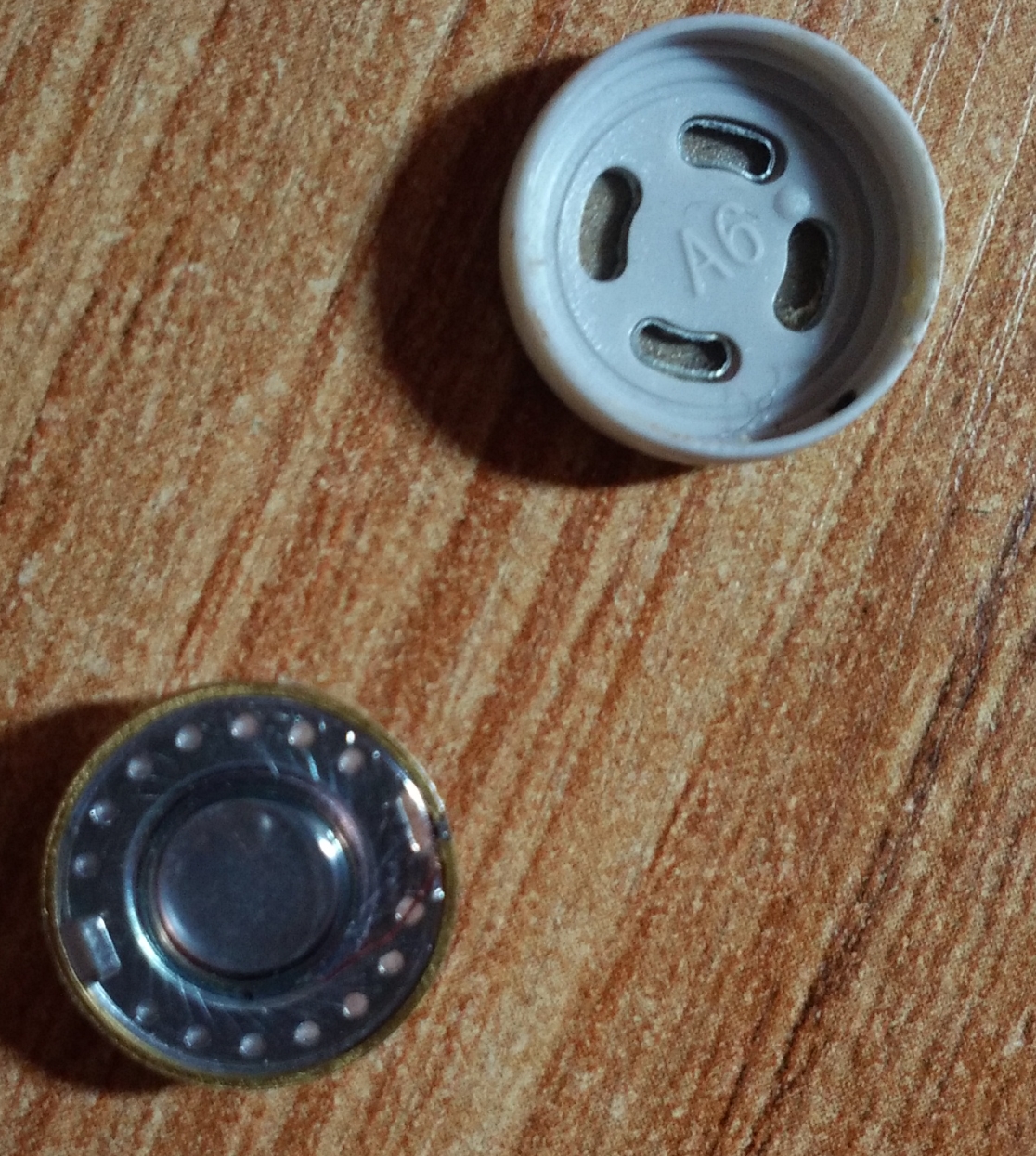

全面探讨拆解耳塞构造原理
