【开发日常】六合一串口模块使用说明

一.产品展示：



---

二.安装驱动：

2.1：安装驱动

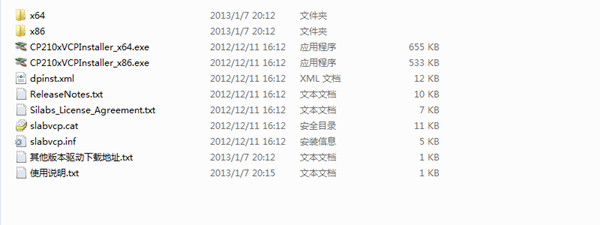

    首先，打开资料包里面 CP2102 驱动文件夹，如下图所示：

    如果是32位系统，点击CP210xVCPInstaller_x86.exe打开驱动安装程序

    如果是64位系统，点击CP210xVCPInstaller_x64.exe打开驱动安装程序

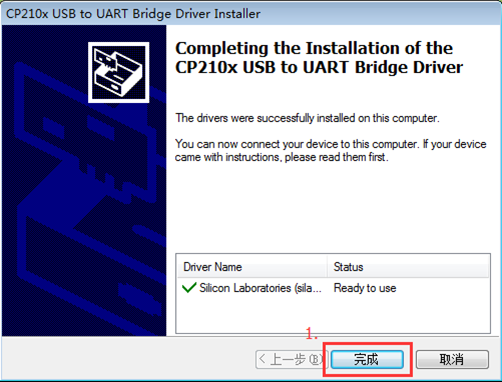

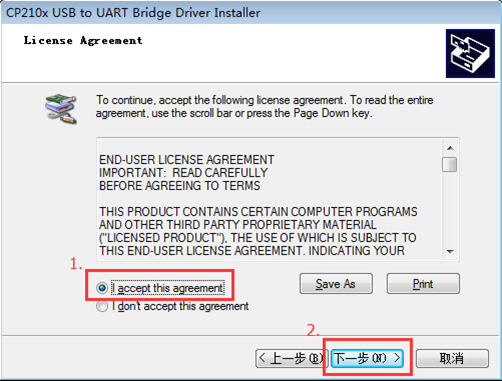

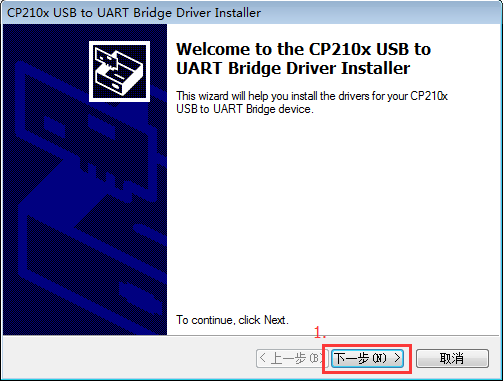

    打开程序后，按下图所示步骤进行驱动安装：

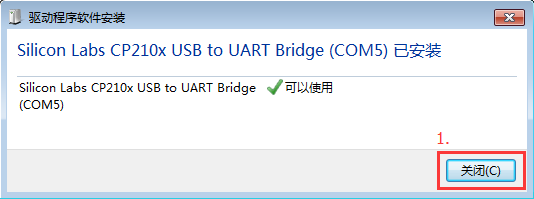

    至此，驱动安装完成，插入六合一模块能正常识别。

2.2：更改端口号

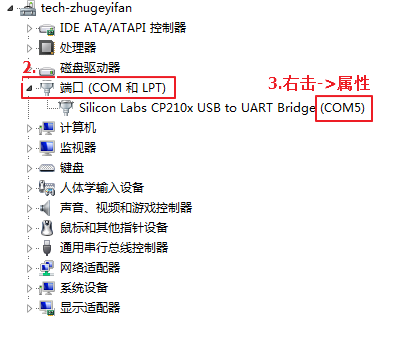

    右键我的电脑->打开如下图所示：





    至此，查看到端口号为COM5。

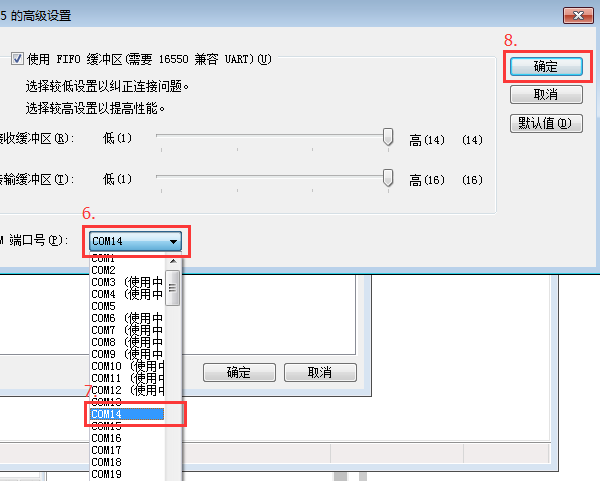

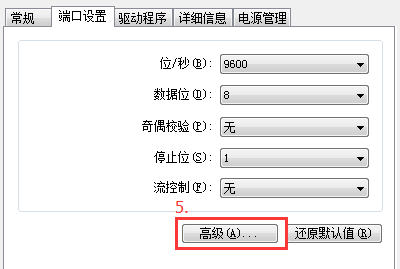

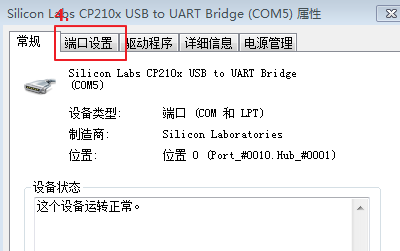

    右击 CP102 USB to UART Bridge Controler，选择属性，打开后如下图所示：

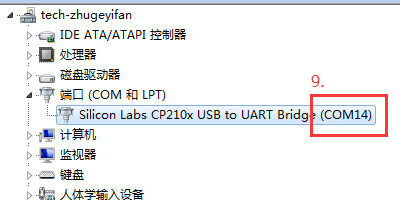

    至此，更改端口号为COM14。

---

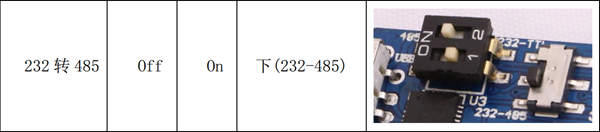

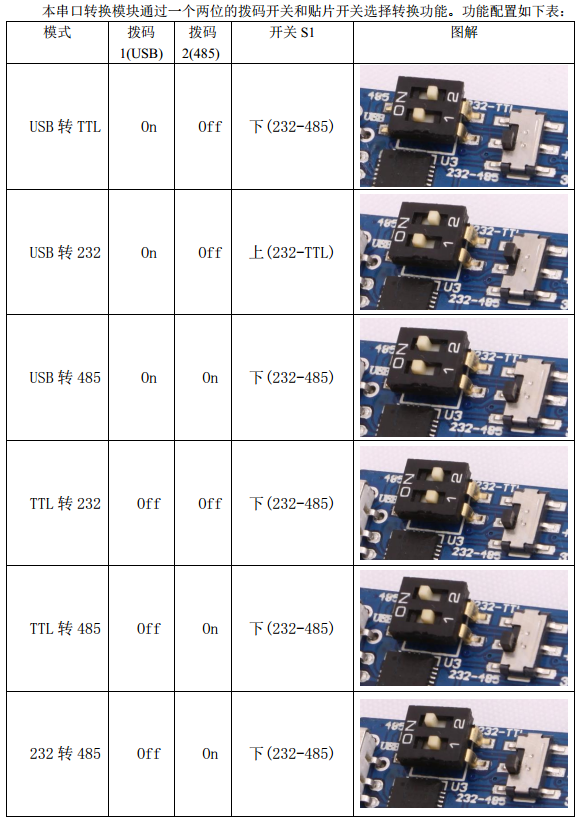

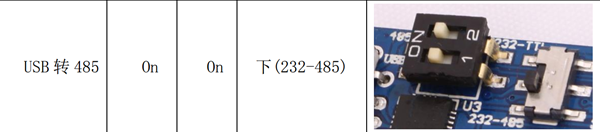

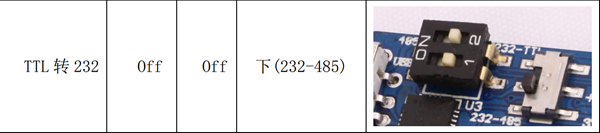

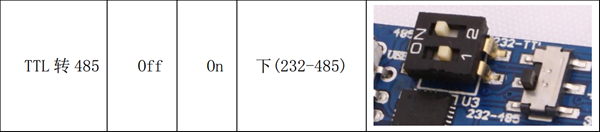

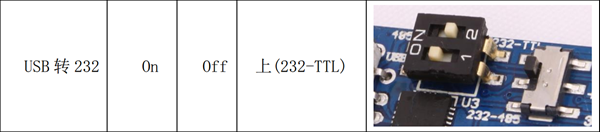

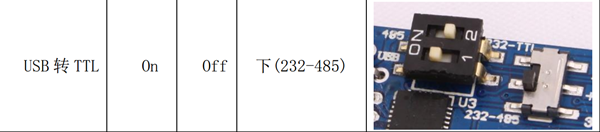

三.拨码模式说明：















---

四.接线说明：



---

五.功能测试：

5.1：USB 转 TTL 自闭环

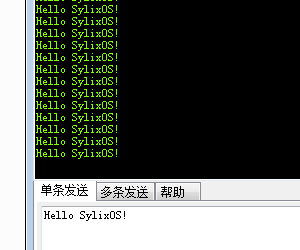

    将模块的 TXD 和 RXD 用杜邦线连接起来，按照功能选择中的说明拨好对应的拨码开关，然后将模块插入到计算机中，用串口调试助手发送数据，看是否有对应的数据返回。如果能收到发送出去的数据，证明模块功能正常。



    至此，证明此产品的usb-ttl功能正常。

5.2：USB 转 232 自闭环

    将模块的 232-TXD 和 232-RXD 用杜邦线连接起来，按照功能选择中的说明拨好对应的拨码开关，然后将模块插入到计算机中，用串口调试助手发送数据，看是否有对应的数据返回。如果能收到发送出去的数据，证明模块功能正常。



    至此，证明此产品的usb-232功能正常。
