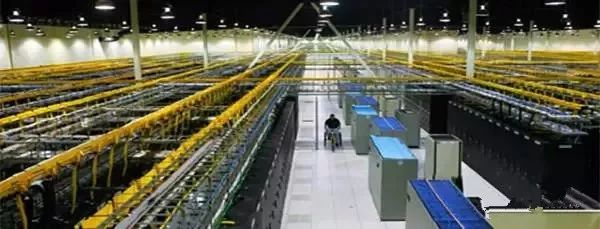

大到数据中心机房，小到一台服务器，大多数都采用风冷的制冷方式。但是众所周知，风冷的一个致命缺陷是冷却系统能耗高、噪音大以及散热效果不佳。因为空气与液态冷媒相比，输送功率大、传热温差大、风扇功耗大。液冷模块的出现降低了液冷服务器的使用门槛，适合的典型应用包括但不限于HPC,设备安全监控,系统管理，基础网络服务器，应用服务器，档案及打印服务器，虚拟化服务器应用提供更节能、超静音的解决方案，还节约了总体拥有成本。
液冷散热器的原理
液冷散热器的原理其实很简单,就是利用冷媒的汽化与冷凝来传递热量,将热管的内部真空后充入特殊冷媒，流体以蒸发至冷凝的变相过程在内部反复循环,不断将热端的热量传至冷却端,从而形成将热量从管子的一端传至另一端的传热过程。
热管是由管壳、吸液芯和端盖组成，将管内抽到负压后充以适量的工作液体，使紧贴管内壁的吸液芯毛细多孔材料中充满液体后加以封闭。管的一端为蒸发段(加热)，另一端为冷凝段(冷却段)，根据需要可以在两段中间布置绝热段。当热管的一端受热时，毛细芯中的液体蒸发汽化，蒸汽在微小的压差下流向另一端通过放出热量凝结成液体，液体再沿多孔材料靠毛细力的作用流回蒸发端。如此循环不已，热量由热管的一端传至另一端。
服务器液冷散热模块，采用完全封闭的自循环模块，特殊冷液通过CPU端发热，毛细芯中的液体蒸发汽化，蒸汽在微小的气压差以及一定角度下流向另一端，通过风扇的风冷液化释放出热量，液体再沿多孔材料靠毛细力的作用流回蒸发端。液体—>气体—>液体的循环来实现热量的转移。
服务器液冷散热模块
我们在1U服务器里面，使用传统风冷方案与液冷散热模块，在环境温度35℃的条件下，测试风冷与液冷的散热、噪音效果，对比结果如下表：
液冷方案V.S. 传统风冷方案比较
测试效果显而易见，服务器液冷模块具有以下优点：
第一：节能降耗，与风冷服务器相比，液冷服务器在节能方面更加优秀，在降低CPU温度同时(最大可降低7℃)，液冷方案能节省系统功耗到26W(1U空间);
第二：液冷方案比传统风冷有更低的噪音值，使用液冷方案，进一步调优风扇，能显著降低噪音值，使服务器达到一个超静音的效果。
第三：提高CPU性能和可靠性，降低CPU的工作温度，使CPU可靠性提高，同时增强计算性能，液冷方案能支持到CPU功耗到250W(风冷只能支持到135W);
第四：安全可靠，无液体泄露风险;完全密封的自循环模块，不会造成液漏问题;使用的冷媒在常温下会化成气体，即使发生液漏，也没有安全隐患;
第五：降低设备投资成本，这是因为省去了空调设备与服务器内部件的减少。
液冷散热模块完全采用内部自循环的散热模式，在减少总体拥有成本的同时，显著增加了用户的能源效率，大大降低噪音值，而且做到了绿色环保。
应用范围：
对服务器噪音敏感的客户;
对环境温度较高，希望提高热交换率和系统性能的客户;
以单节点为单位考虑服务器节能的客户;
