80386的分段机制、分页机制和物理地址的形成

注：本分类下文章大多整理自《深入分析linux内核源代码》一书，另有参考其他一些资料如《linux内核完全剖析》、《linux c 编程一站式学习》等，只是为了更好地理清系统编程和网络编程中的一些概念性问题，并没有深入地阅读分析源码，我也是草草翻过这本书，请有兴趣的朋友自己参考相关资料。此书出版较早，分析的版本为2.4.16，故出现的一些概念可能跟最新版本内核不同。

此书已经开源，阅读地址 http://www.kerneltravel.net

MOVE REG，ADDR ;  它把地址为ADDR（假设为10000）的内存单元的内容复制到REG 中

在8086 的实模式下，把某一段寄存器（段基址）左移4 位，然后与地址ADDR 相加后被直接送到内 存总线上，这个相加后的地址（20位）就是内存单元的物理地址，而程序中的这个地址ADDR就叫逻辑地址 （或叫虚地址）。

在80386 的段机制中，逻辑地址由两部分组成，即 段部分（选择符） 及偏移部分。

段是形成逻辑地址到线性地址转换的基础。如果我们把段看成一个对象的话，那么对它 的描述如下。

（1）段的基地址（Base Address）：在线性地址空间中段的起始地址。

（2）段的界限（Limit）：表示在逻辑地址中，段内可以使用的最大偏移量。

（3）段的属性（Attribute）： 表示段的特性。例如，该段是否可被读出或写入，或者 该段是否作为一个程序来执行，以及段的特权级等。

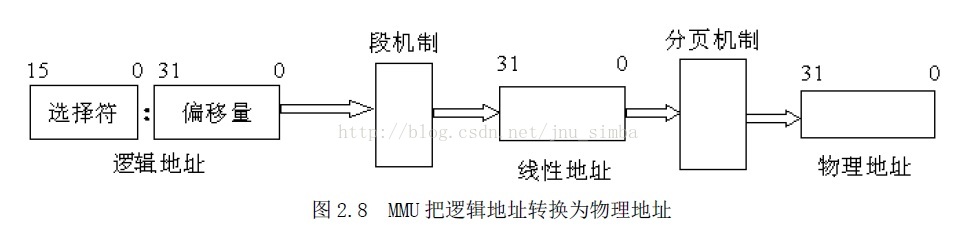

1、逻辑地址、线性地址和物理地址

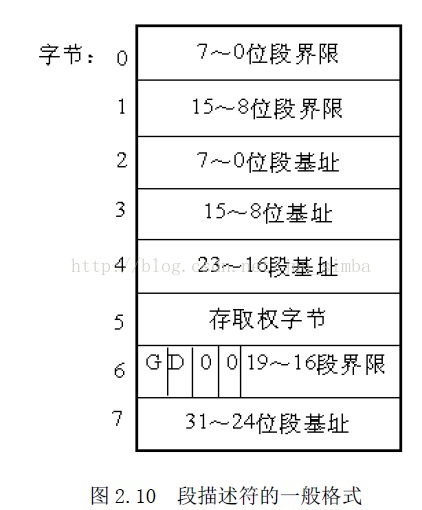

所谓 描述符（Descriptor） ，就是描述段的属性的一个8 字节存储单元。

2、用户段描述符（Descriptor）

一个段描述符指出了段的32 位基地址和20 位段界限（即段大小）。 第6 个字节的G 位是粒度位，当G=0 时，段长表示段格式的字节长度，即一个段最长可 达1M 字节。当G=1 时，段长表示段的以4K 字节为一页的页的数目，即一个段最长可达 1M×4K=4G 字节。D 位表示缺省操作数的大小，如果D=0，操作数为16 位，如果D=1，操作数 为32 位。

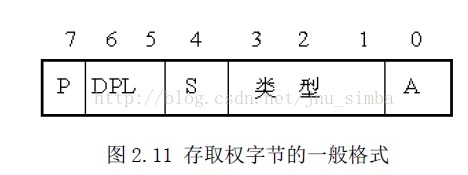

第7 位P 位（Present） 是存在位，表示段描述符描述的这个段是否在内存中，如果在 内存中。P=1；如果不在内存中，P=0。

DPL（Descriptor Privilege Level） ，就是描述符特权级，它占两位，其值为0～3， 用来确定这个段的特权级即保护等级。0为内核级别，3为用户级别。

S 位（System）表示这个段是系统段还是用户段。如果S=0，则为系统段，如果S=1，则 为用户程序的代码段、数据段或堆栈段。

类型占3 位，第3 位为E 位，表示段是否可执行。当E=0 时，为数据段描述符，这时的 第2 位ED 表示地址增长方向。 第1 位（W）是可写位 。 当段为代码段时，第3 位E=1，这时第2 位为一致位（C）。当C=1 时，如果当前特权级 低于描述符特权级，并且当前特权级保持不变，那么代码段只能执行。所谓当前特权级
