无线路由器WDS桥接设置方法图解（★★★虽是转载，但是附上了个人理解，firecat推荐★★★）

文章来源：http://bbs.51cto.com/thread-941821-1.html

随着无线网络的发展，现在越来越多的公司及企业都已经开始布局无线局域网，可是在实际当中由于区域，范围以及相关其他因素，总是会导致各无线路由或者AP设置不当时候造成各无线信号相互干扰，使得无线客户端使用的电脑或者移动设备总是信号不稳定，那么怎么去做才能做到最大化的降低各个信号点的发射器的信号干扰，且不减无线信号呢？有没有很好的方法坚决呢？    当然是有的，那就是无线路由当中的WDS。
（WDS(Wireless Distribution System)，无线分布式系统：是建构在HFSS或DSSS底下，可让基地台与基地台间得以沟通，比较不同的是有WDS的功能是可当无线网路的中继器，且可多台基地台对一台，目前有许多无线基台都有WDS。）
接下来炮哥就为大家整理与分享一篇关于WDS技术的介绍。说一下下适合中小企业的无线路由器桥接或WDS功能。以TP-link WR841N无线路由器设置为例，其它无线路由器参考设置整个思路进行设置。

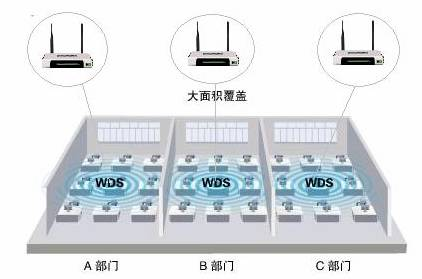

上图所示为一小型企业无线网络，A、B、C三个部门如果只使用1个无线路由器，可能会出现一些计算机搜到信号很弱或者搜索不到信号，导致无法连接无线网络。解决方法是：A、B、C三个部门各自连接一台无线路由器，三个无线路由器通过WDS连接就可以实现整个区域的完美覆盖、消除盲点。



　　配置思想：无线路由器B作为中心无线路由器，无线路由器A、C与无线路由器B建立WDS连接。



　　步骤如下：



　　其他无线路由器的基本设置请参考：TP-LINK无线路由器设置



　　一、中心无线路由器B设置

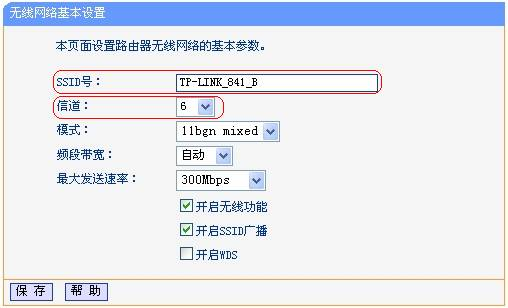

　　登陆无线路由器设置B管理界面，在无线设置-基本设置中设置“SSID号”、“信道”，如图：

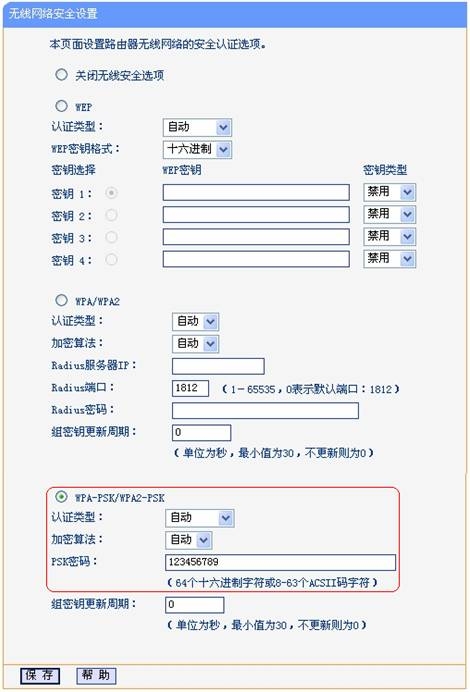

　　在“无线设置”——“无线安全设置”中设置无线信号加密信息（firecat注：可以不设置密码）



　　记录无线路由器B设置后的SSID、信道和加密设置信息，在后续无线路由器A、C的配置中需要应用。



　　二、无线路由器A设置。

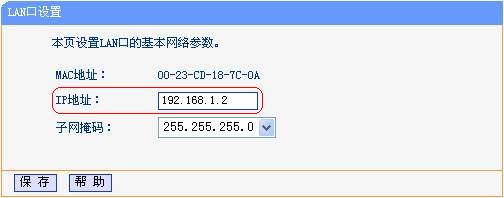

　　1.修改LAN口IP地址。在网络参数-LAN口设置中，修改IP地址和B路由器不同（防止IP地址冲突），如192.168.1.2，保存，路由器会自动重启。

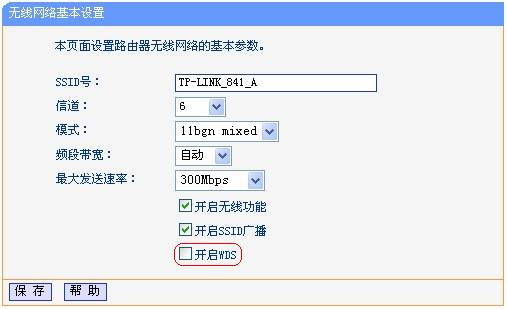

　　2.启用WDS功能。重启完毕后，用更改后的LAN口IP地址重新登陆无线路由器A，在无线设置-基本设置中勾选“开启WDS”。大家注意这里的SSID跟B路由器的是不一样的，当然也可以设置成相同的，这样你在这三个路由器覆盖范围内可以漫游，也就是说只要你在这个范围内随意一点连上了网，到这个范围内的另一点也能上网,不用重新连接,重新输入SSID很方便形象的说就是三个路由器组成了一个相同的大网。

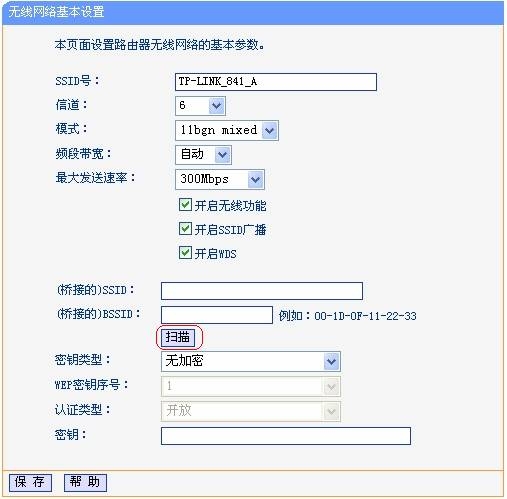

　　3.WDS设置。点击“扫描”，搜索周围无线信号。

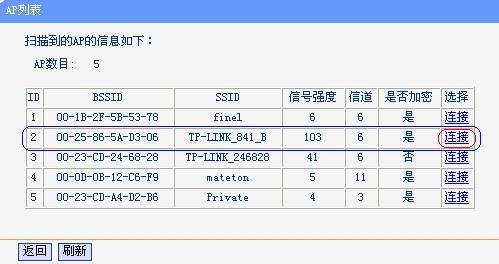

　　在扫描到的信号列表中选择B路由器SSID号，如下图中TP-LINK_841_B,点击“连接”。

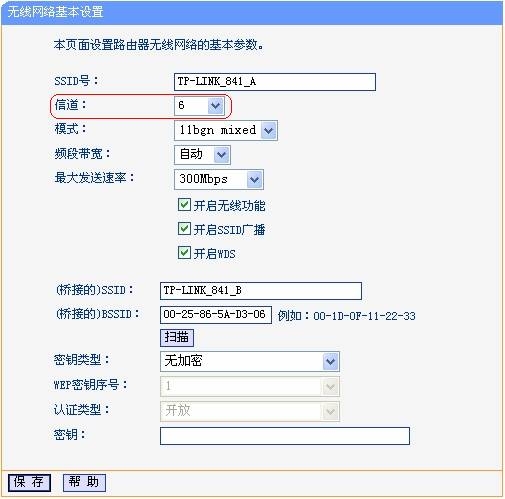

　　将信道设置成与B路由器信道相同。

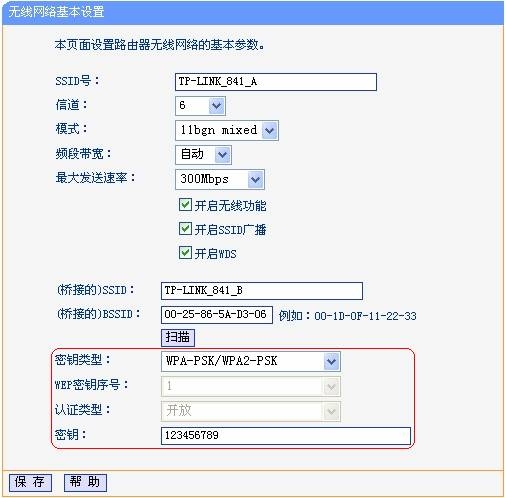

　　设置加密信息和B路由器相同，“保存”。

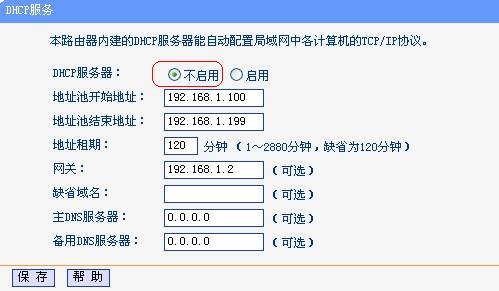

　　4.关闭DHCP服务器。在DHCP服务器中，选择“不启用”，“保存”，重启路由器。

（firecat注：此步骤是错误的，一定不能关闭DHCP，并且IP地址池开始和结束地址需要与路由器B区分开，这点很关键，否则全功尽弃。例如路由器B使用192.168.1.100~120，路由器A使用192.168.130~150，路由器C使用192.168.160~180。）



无线路由器A配置完成。此时无线路由器A与无线路由器B已成功建立WDS。

三、无线路由器C设置。

设置的方法跟路由器A配置相同（IP地址必须与路由器A、B以及网络中的其它计算机不能相同，否则会造成IP冲突计算机无法上网）。



炮哥提醒另外注意点：
1.桥接模式只负责把子路由器连接主路由器，和主路由器之间进行数据交换，不接受无线客户端的连接（即它不再具备无线AP功能，无线网卡无法连接此路由）。只能通过有线进行连接。

（firecat注：我认为第1点写的不对，实际情况是，无线有线都是可以连接的。

★路由器A和C桥接设置完成后请断电重启，否则终端设备通过有线方式连接A或C，会造成访问不了网关的Web管理页面，例如192.168.1.1。

★我对桥接模式的理解是，A、B、C三个路由器，B是老大，A和C是小弟。小弟通过桥接方式连接到老大。B的IP地址是192.168.1.1，A是192.168.1.2，C是192.168.1.3。A、B、C组成了一个局域网。A、B、C均具备DHCP服务功能，终端设备连接入哪个路由器，其IP地址就由该路由器负责分配。终端设备可以通过无线和有线两种方式连接到A、B、C任意一个路由器。）如图所示，所有的终端设备组成了一个大型的局域网。）

2.WDS仅仅作为扩展上级路由器使用，除了无线访问控制之外，它不再提供其它防火墙控制功能，这些功能都需要在主路由器上实现。
构建WDS无线网络注意事项：
(1)、注意加密方式的选择，确保加密方式、密钥是匹配的。
(2)、注意关闭扩展路由器的DHCP功能。
(3)、所有加入WDS网络的无线路由器都要工作在相同的信道。
(4)、加入WDS的无线路由器要配置相同的网段，但要不同的IP地址。
(5)、在开启扫描时，无线连接会掉线，所以配置时须采用有线连接。 （firecat注：其实配置时不一定必须采取有线连接，无线也是ok的。我从头到尾都用无线配置）
