客户端灵活渲染——环境镶嵌数据集的渲染模板定制

环境镶嵌数据集的渲染模板定制

    环境数据入到镶嵌数据集之后，我们想动态对镶嵌数据集的数据进行渲染（用户领导对数据有不同的样式效果要求），可以采用渲染模板的方式实现，镶嵌数据集中可以使用多种渲染模板。常见的渲染方式包括分级渲染、唯一值渲染、拉伸渲染方式。通过定制渲染模板，可以在服务发布时指定多种模板，前端就可以灵活进行渲染样式的切换。

一、分级渲染模板

    分级渲染方式根据设定的分级数和分级数值区间，一个数值区间采用一钟颜色进行渲染。

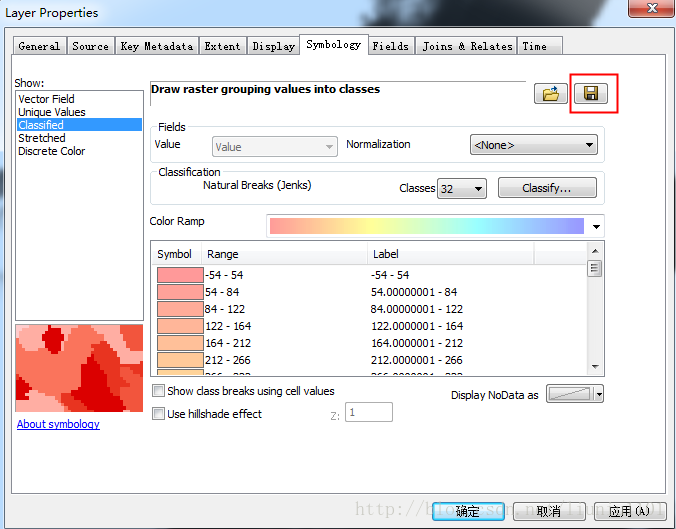

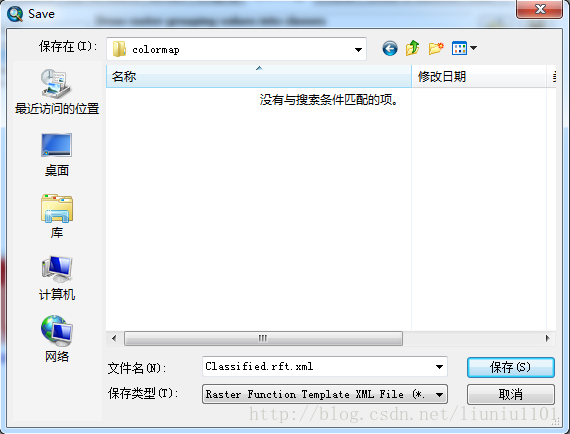

    应用上图中的分级渲染色带后，单击右上角的保存按钮，如下图所示，将当前的渲染方式保存成一个xml格式的模板文件。

二、唯一值渲染模板

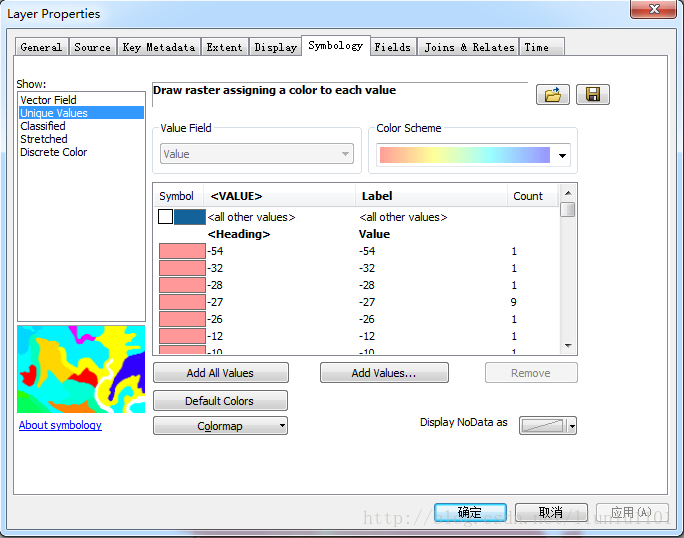

    唯一值渲染模板的创建和保存方法同上，栅格数据中的每个值都具有颜色值。

三、拉伸渲染模板

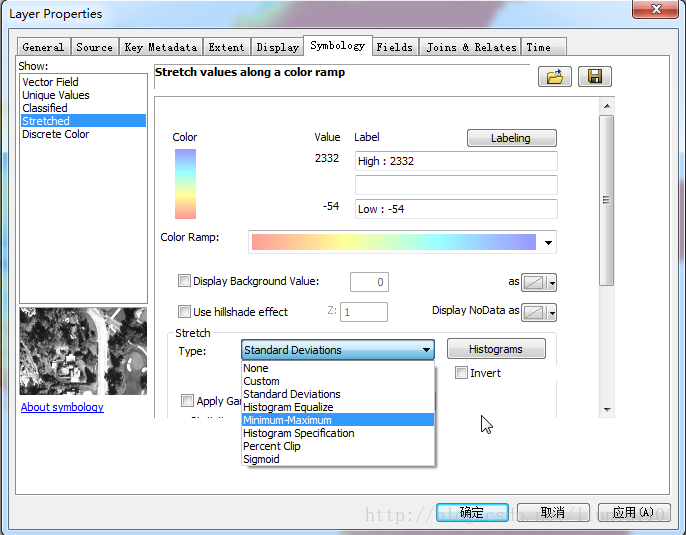

    拉伸渲染模板的创建和保存方法同上，在拉伸样式下拉列表中提供了多种方法。

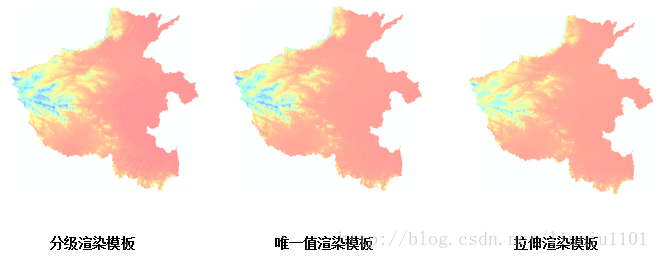

    下面来比较一下，采用相同的色带，不同渲染模板的效果，分级与唯一值渲染效果差不多。

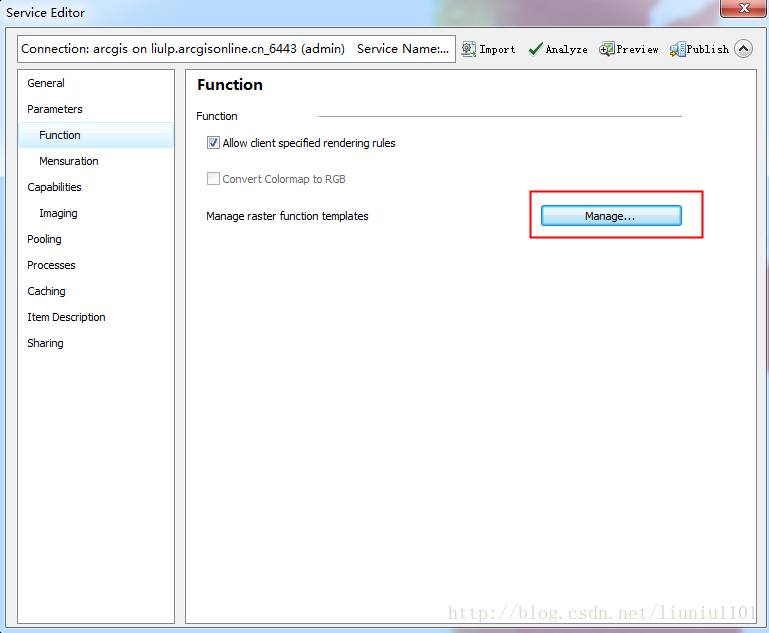

    模板已经准备好了，现在就可以进行服务的发布了，我们可以将单幅栅格或者镶嵌数据集数据发布成影像服务，在服务编辑器页面，选中左侧的“Function”栏。

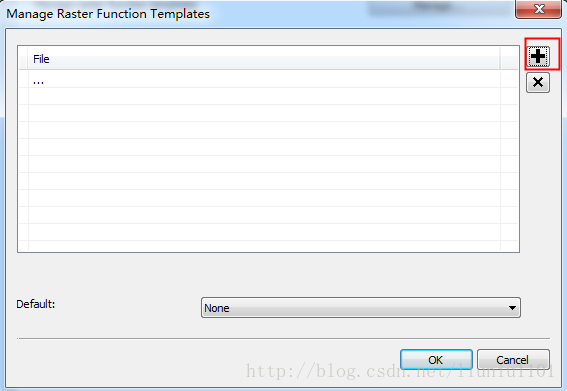

    单击“Manage”按钮弹出如下图所示的栅格函数模板管理页面。

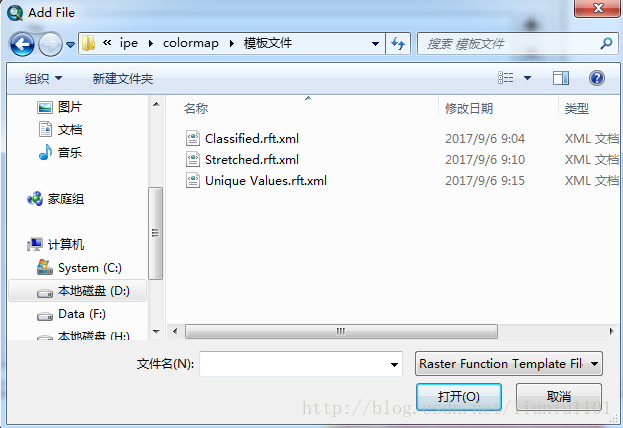

    单击右侧的加号按钮，导航至先前保存的模板文件位置，将三种不同类型的模板文件都添加进去。

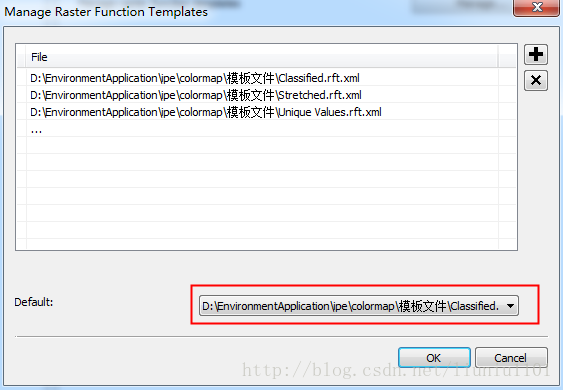

    单击下面的默认下拉列表，可以选择一种默认的渲染样式。

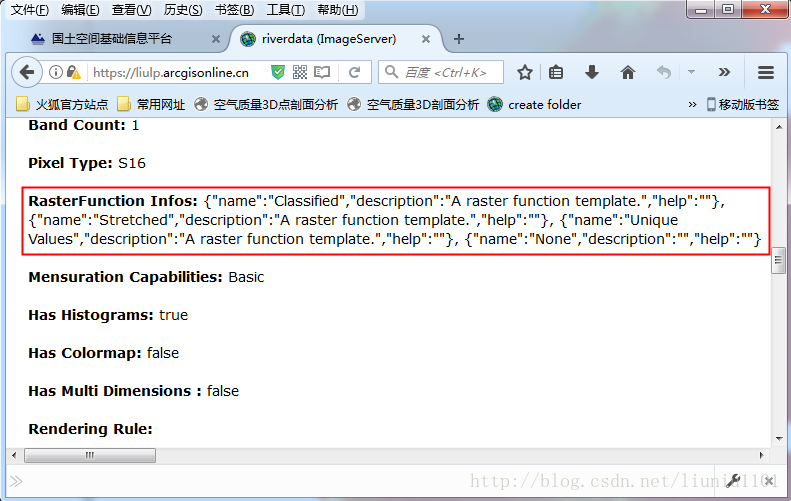

    服务发布完毕，我们可以在浏览器中看到服务的属性中“RasterFunction Infos”里包含了我们定制的三种不同模板信息，默认的是我们选择的分级渲染模板。

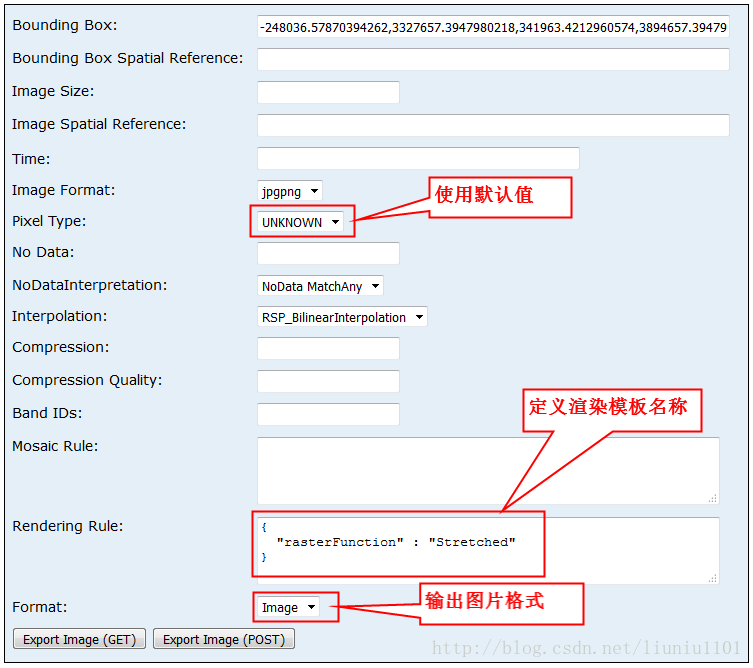

    现在我们不用立马动手写代码，可以利用ArcGIS给我们提供的方便的Rest API来做测试，在浏览器中我们调用ImageService的Export Image接口，参数设置如下，重点是指定渲染规则为我们的各种模板。

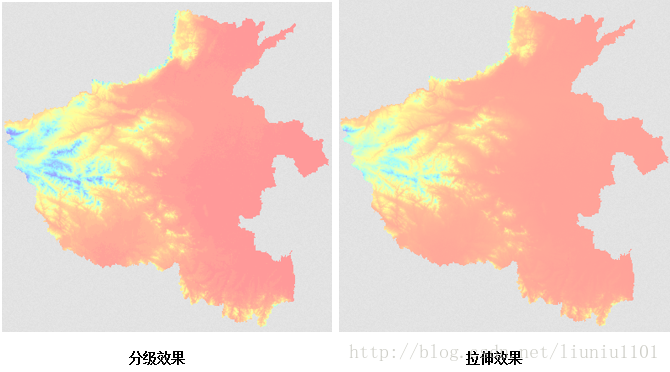

    下面就是输出的分级效果图和拉伸效果图，与我们在桌面定制的模板完全一致。
