OSPF协议的LSA

OSPF协议的LSA

概念介绍

• LSA：Link State Advertisement，链路状态广播。
• ABR: AREA BORDER ROUTER. 连接多个区域的路由器。
• ASBR：Autonomous System Boundary Router，自治系统边界路由器。ASBR位于OSPF自治系统和非OSPF网络之间。

路由器LSA(Router LSA)

1号LSA。
作用
通告了路由器的所有链路，接口，包括其状态、代价、以及该链路上的发现的邻居。
作用域
路由器LSA只会再他们自己的区域内洪范。

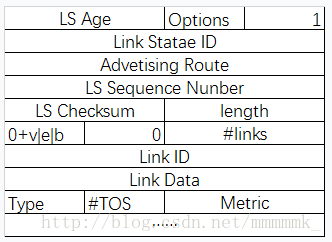

格式

• 链路ID
  根据链路类型的不同，链路ID字段表示的含义也不经相同：

链路类型	描述	链路ID字段的含义
1	P2P链路	邻居路由器ID
2	到中转网络的连接	DR的接口地址
3	到末节网络的连接	IP网络/子网号
4	虚链路	邻居路由器ID

网络LSA(Network LSA)

作用
DR为区域中每个中转的广播网络或NBMA网络生成的。网络LSA列出了构成中转网络的所有路由器，包括DR本身和链路的子网掩码。
作用域
本区域内。
格式

- Link State ID：DR的IP地址。
- Network Mask：广播网或NBMA网络的地址掩码。
- Attached Router：连接在同一个网段上的所有的与DR形成了完全邻接关系的路由器的Router ID，也包括DR自身。

网络汇总LSA(Network Summary LSA)

3号LSA。
作用&作用域
由一个ABR生成，将自己区域内的网络通告到其他的区域。
ABR在收到了自己区域内的1号LSA之后，组装3号LSA并向外发送给。
格式

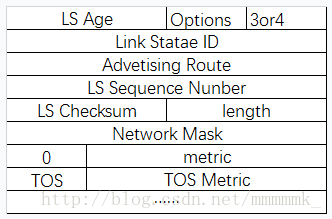

网络汇总LSA的格式如下图：

一些字段的解释：
- Link State ID: 对于3号LSA，为所通告的区域外的网络地址。对于4号LSA，为所通告区域外的ASBR的Router ID。
- Metric: ABR自己到达相应LSA目的地所需要的代价。在ABR到目的地有多条路由的时候，只发送代价最低的一条。同样的，如果一个ABR受到其他的LSA中有多条网络汇总LSA，该ABR也会选择其中代价最低的LSA通告给其他的ABR。

ASBR汇总LSA(ASBR Summary LSA)

4号LSA。
作用
当网络中有ASBR时，才会产生4号LSA；用来提供一条前往ASBR的路由。这样，发送往外部的数据就可以找到该ASBR，并发送出去。
作用域
4号LSA由ABR产生。次序如下：一个ASBR发送要给1号LSA，并设置E位，表示自己是一个ASBR。当ABR收到了该LSA之后，创建一个4号LSA，并扩散到主干域。其他的ABR在收到ASBR之后，将其扩散到自己的区域中。
格式
其格式同3号LSA，通过标记3号或者4号来表明身份。
- Link State ID：ASBR路由其的ID。
- Network Mask：固定设置为0.0.0.0。

自治系统外部LSA(Autonomous System External LSA)

5号LSA。
作用
用来描述到OSPF自治系统外部的网络的路由。
作用域
由ASBR发送，并扩散到整个自治系统。

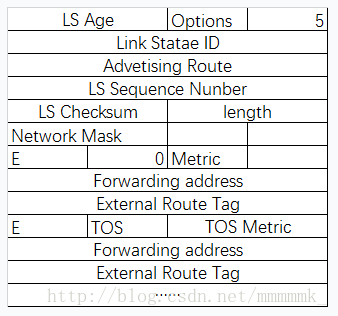

格式

• Link State ID：所要通告的其他外部AS的目的地址。
• E：Forwarding Address：到所通告的目的地址的报文将被转发的地址。
• External Route Tag：添加到外部路由上的标记。OSPF本身并不使用整个字段，他可以用来对外部路由进行管理。

组成员LSA(Group Membership LSA)

用在MOSPF协议中。

NSSA外部LSA(NSSA External LSA)

BGP的外部属性（External Attributes LSA for BGP)

不透明LSA(本地链路范围)(Opaque LSA)

9号LSA，只在链路间洪范。

不透明LSA(本地区域范围)(Opaque LSA)

10号LSA，只在本区域内洪范。

不透明LSA(AS范围)(Opaque LSA)

11号LSA，在整个OSPF域内洪范。
