基于STP技术的怀新车站网络的设计与实现

目 录
摘 要 1

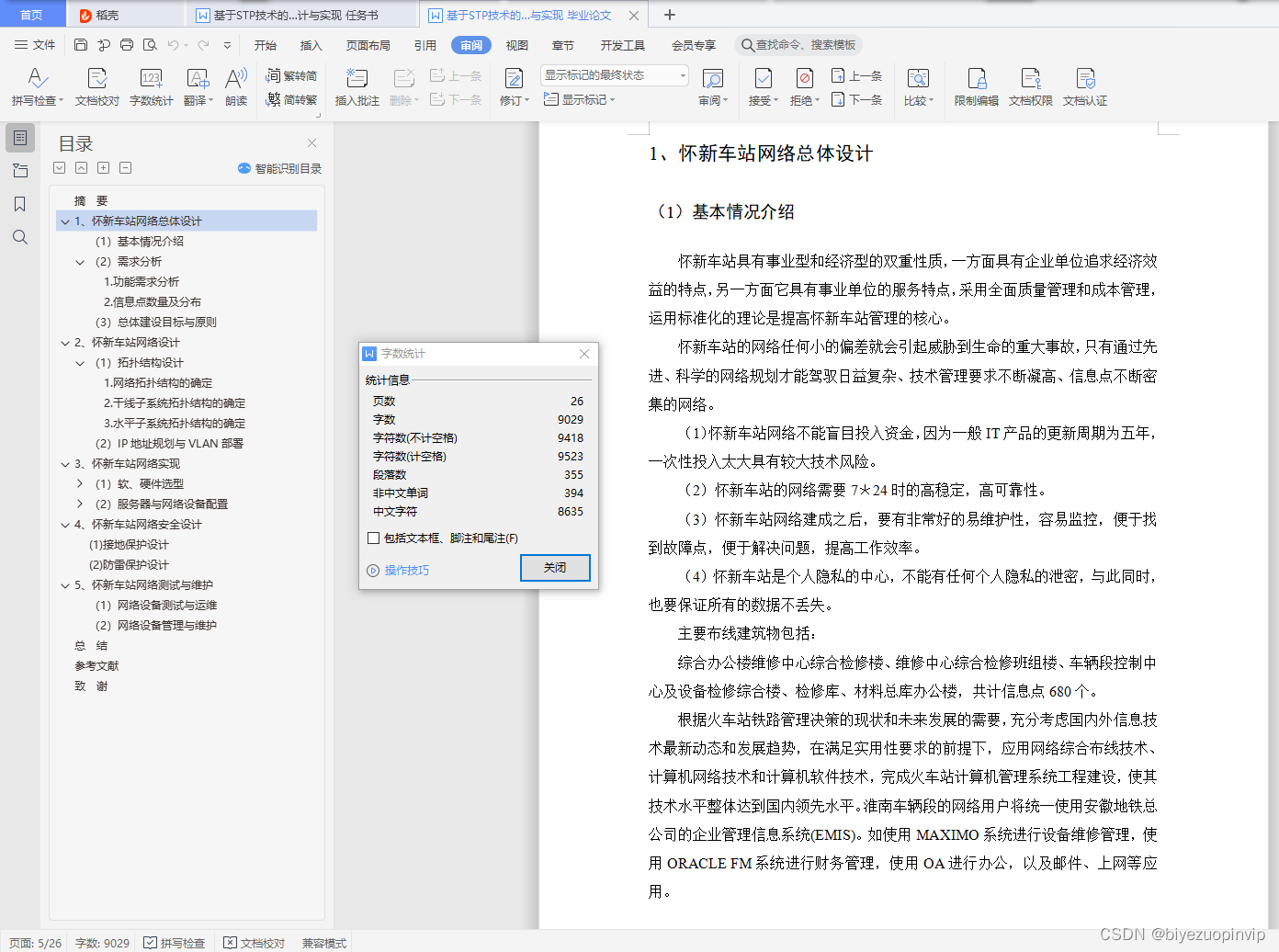

1、怀新车站网络总体设计 2
（1）基本情况介绍 2
（2）需求分析 3

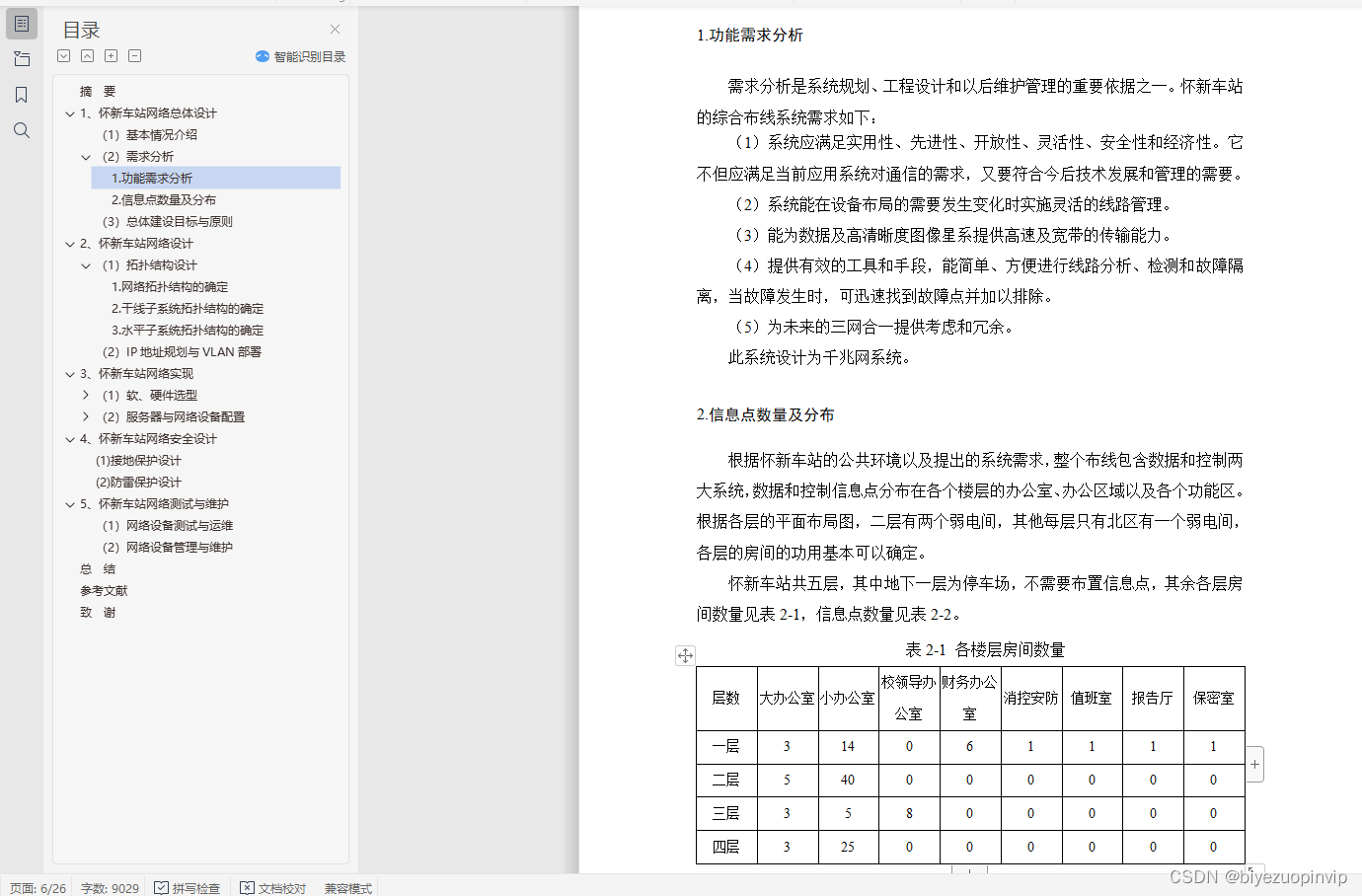

1.功能需求分析 3
2.信息点数量及分布 3
（3）总体建设目标与原则 4
2、怀新车站网络设计 5
（1）拓扑结构设计 5
1.网络拓扑结构的确定 5
2.干线子系统拓扑结构的确定 6
3.水平子系统拓扑结构的确定 6
（2）IP地址规划与VLAN部署 6

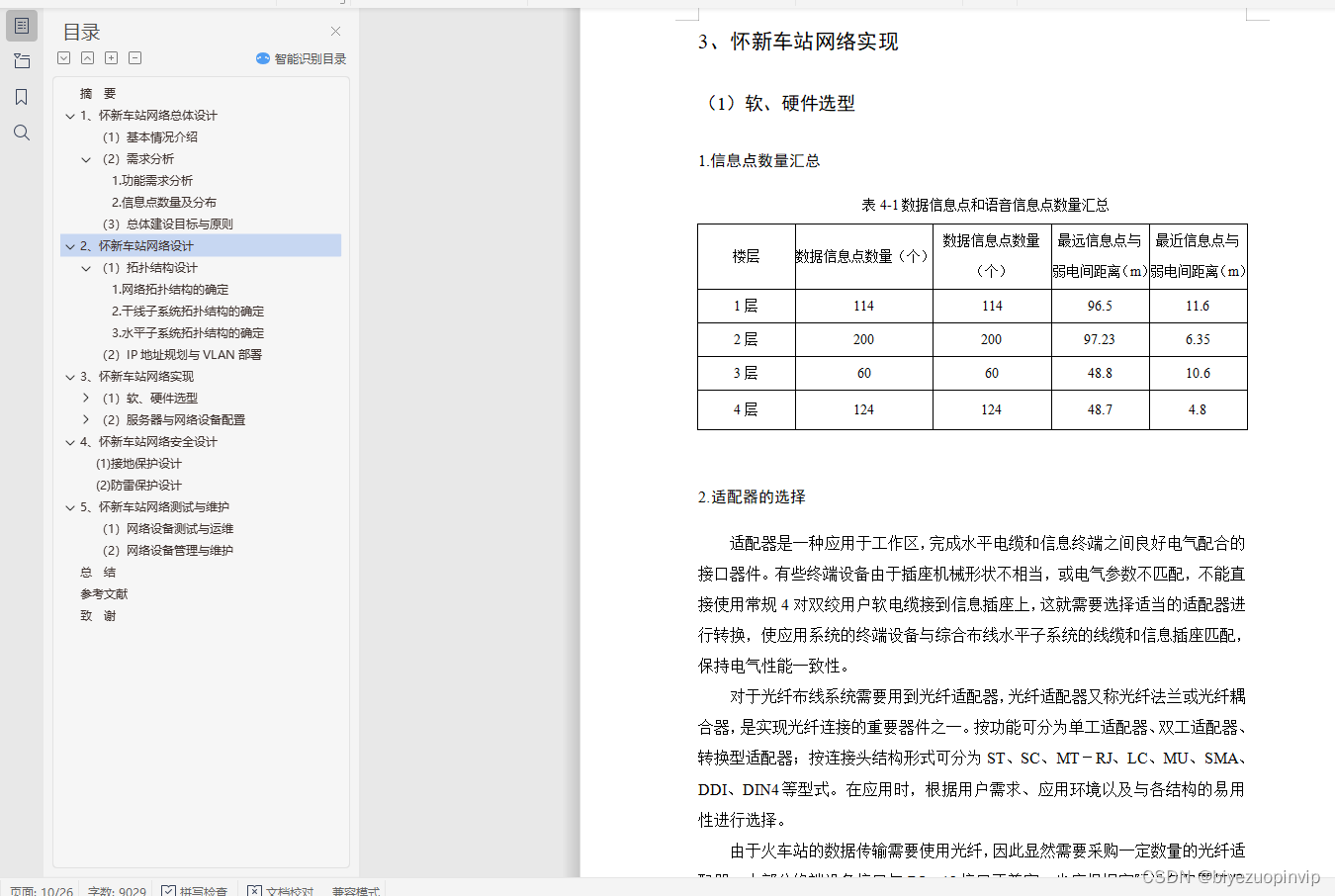

3、怀新车站网络实现 7
（1）软、硬件选型 7
1.信息点数量汇总 7
2.适配器的选择 7
3.工作区布线路由 8
4.线缆和路由的选择 8
5.UPS供电系统 8
6.线缆和路由的选择 10
7.接合方式选择 10
（2）服务器与网络设备配置 10
1.设备间位置的确定 10
2.供电方式的设计 11
3.配线架数量的计算 11
4.配线间的管理设计 11
5.设备间管理设计 12
6.进线间设计 12

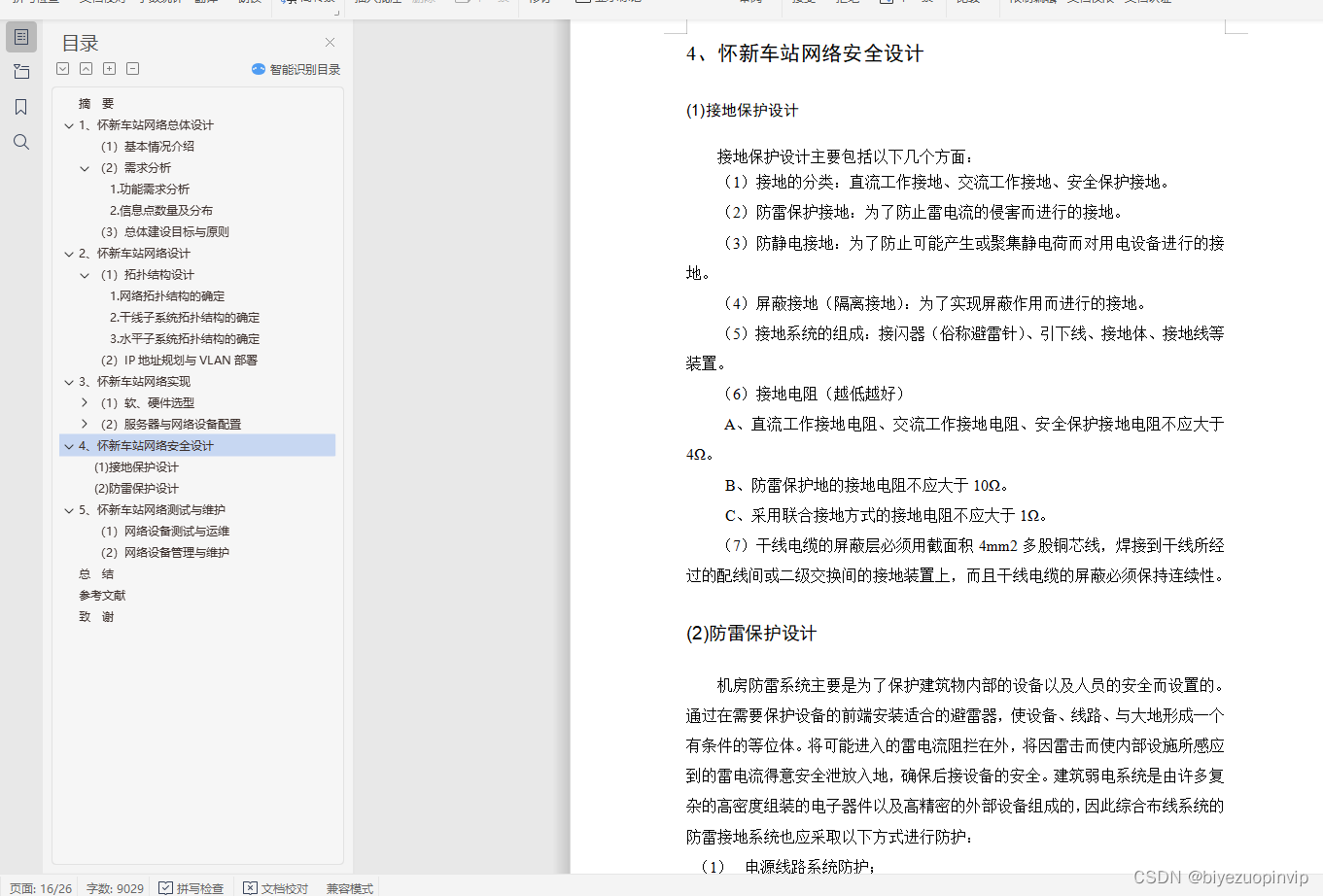

4、怀新车站网络安全设计 13
(1)接地保护设计 13
(2)防雷保护设计 13

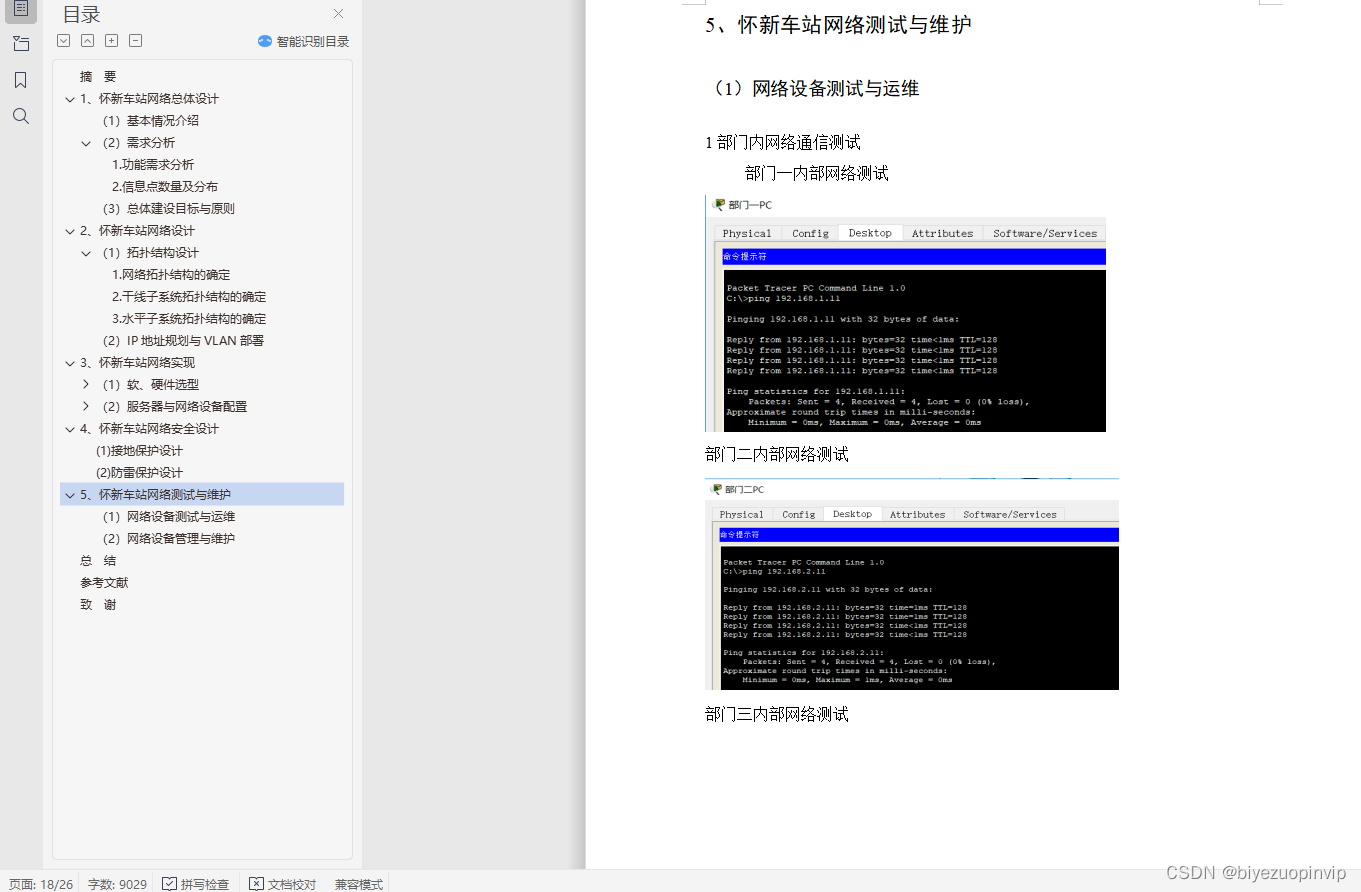

5、怀新车站网络测试与维护 15
（1）网络设备测试与运维 15
（2）网络设备管理与维护 19
总 结 21
参考文献 22
致 谢 23
2、怀新车站网络设计
（1）拓扑结构设计
1.网络拓扑结构的确定
计算机网络是指将地理位置不同的具有独立功能的多台计算机及其外部设备，通过通信线路，按照一定的拓扑结构形状连接起来，在网络操作系统、网络管理软件或网络通信协议的管理和协调下，实现信息传递和交换，达到资源共享的信息系统。
综合布线是分布在一个有限地理范围内的传输网络系统，构成的网络拓扑结构有很多种，不同的拓扑结构确定了不同的网络应用，也就决定了不同的网络技术。常用的网络拓扑结构有星型、总线型、环型、树型以及网状拓扑型等。
（1）星型拓扑结构
星型拓扑结构是用一个节点作为中心节点，其他节点直接与中心节点相连构成的网络。
（2）总线型拓扑结构
总线型拓扑结构是指各工作站和服务器均挂在一条总线上，各工作站地位平等，无中心节点控制，信息传递方向总是从发送信息的节点开始向两端扩散，如同广播电台发射的信息一样，因此又称广播式计算机网络。
（3）环型拓扑结构
各节点通过各楼层配线间的有源设备相接形成环型通信回路，各节点之间无主从关系。
（4）树型拓扑结构
树型结构可以看成总线型结构的扩展，是在总线网上加上分支形成的，其传输介质可有多条分支，但不形成闭合回路；本文转载自http://www.biyezuopin.vip/onews.asp?id=13282树型结构也可以看成是星型结构的叠加，又称为分级的集中式结构。
（5）网状拓扑结构
网状拓扑网络中，节点之间的连接是任意的，没有规律。网状结构分为全连接网状和不完全连接网状两种形式。
结合以上拓补结构的特点，并综合考虑火车站对于数据通信及计算机网络的性能要求，从数据传输速率、传输可靠性以及故障检测与排查等角度着手，确定网络传输方式采用星型连接。
2.干线子系统拓扑结构的确定
干线采用星型拓扑结构可以实现集中控制、便于维护管理、扩展修改简单、简化了故障处理流程，缺点是对中心主结点的依赖性太强，主结点的故障将便整个系统失效。但失效后很容易修复，所以在干线中，星型拓扑结构用得较多。
3.水平子系统拓扑结构的确定
水平布线子系统通常采用星型网络拓扑结构，它以楼层配线架FD为主结点，各工作区信息插座为分结点，二者之间采用独立的线路相互连接，形成以FD为中心向工作区信息插座辐射的星型网络。通常用双绞线敷设水平布线系统，此时水平布线子系统的最大长度为90m。
