自上一篇我们简单剖析了Dcm4Chee服务启动的流程，那么这次我们开始学习下StoreSCP服务的流程。

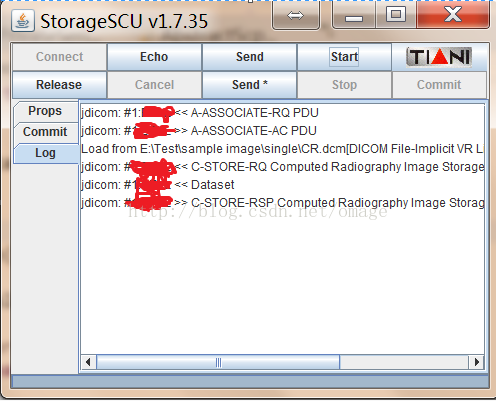

我们可以利用jdicom小工具StorageSCU作为客户端进行测试，看看在服务端的流程是这么进行的

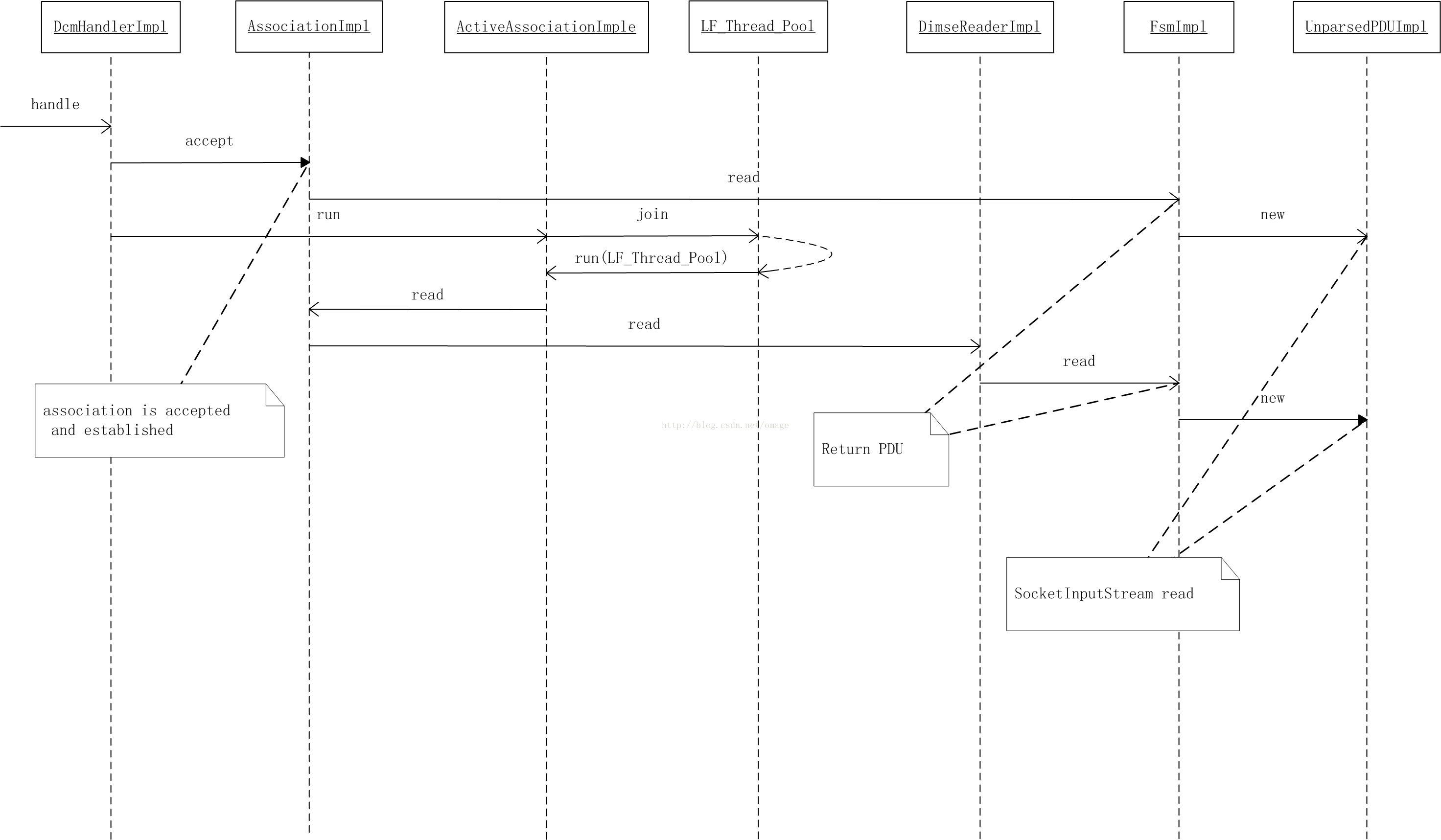

根据上一次的讲解，我们知道当客户端发起建立DICOM Association请求后，会使用DcmHandlerImpl的handle方法进行后续的处理，见上图。

然后会调用相关的底层类进行依次处理，包括读取socket流，解码成DICOM PDU包等等。当建立好DICOM Association连接后，会调用AssociationImpl.read方法等待

客户端继续发送DICOM消息， 当我们使用StorageSCU发送C-STORE请求，发送一个DICOM文件时

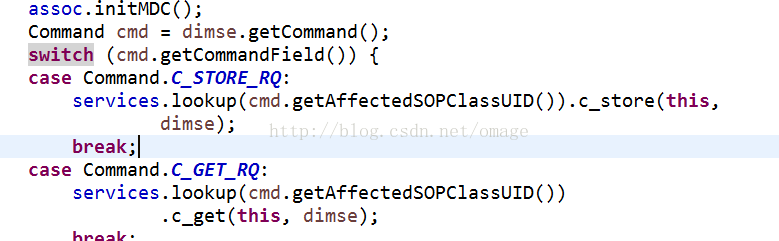

ActiveAssociationImpl类会使用DcmServiceRegistryImpl获得的命令判断使用哪个服务类处理，代码截图如下

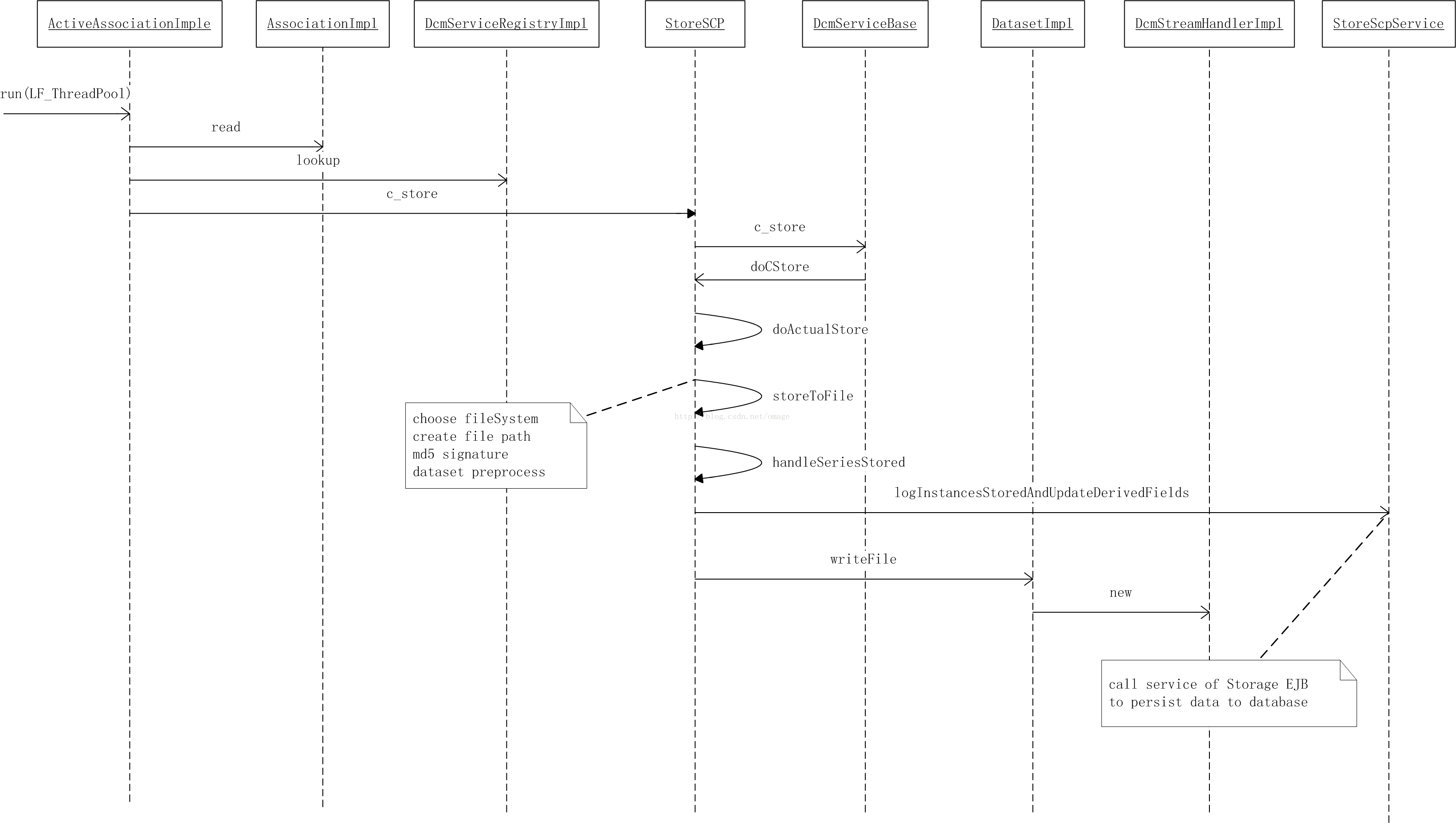

最终返回的是StoreSCP类, 可以找到实际执行存储DICOM文件的代码在StoreSCP类的doActualStore函数里




在这个函数里，主要完成选择文件系统、生成文件路径、MD5签名、把DICOM消息转换成DICOM文件写到磁盘、然后通过StoreSCPService类调用相关的EJB服务去完成对

数据库的读写访问，把相关信息写入到数据库。

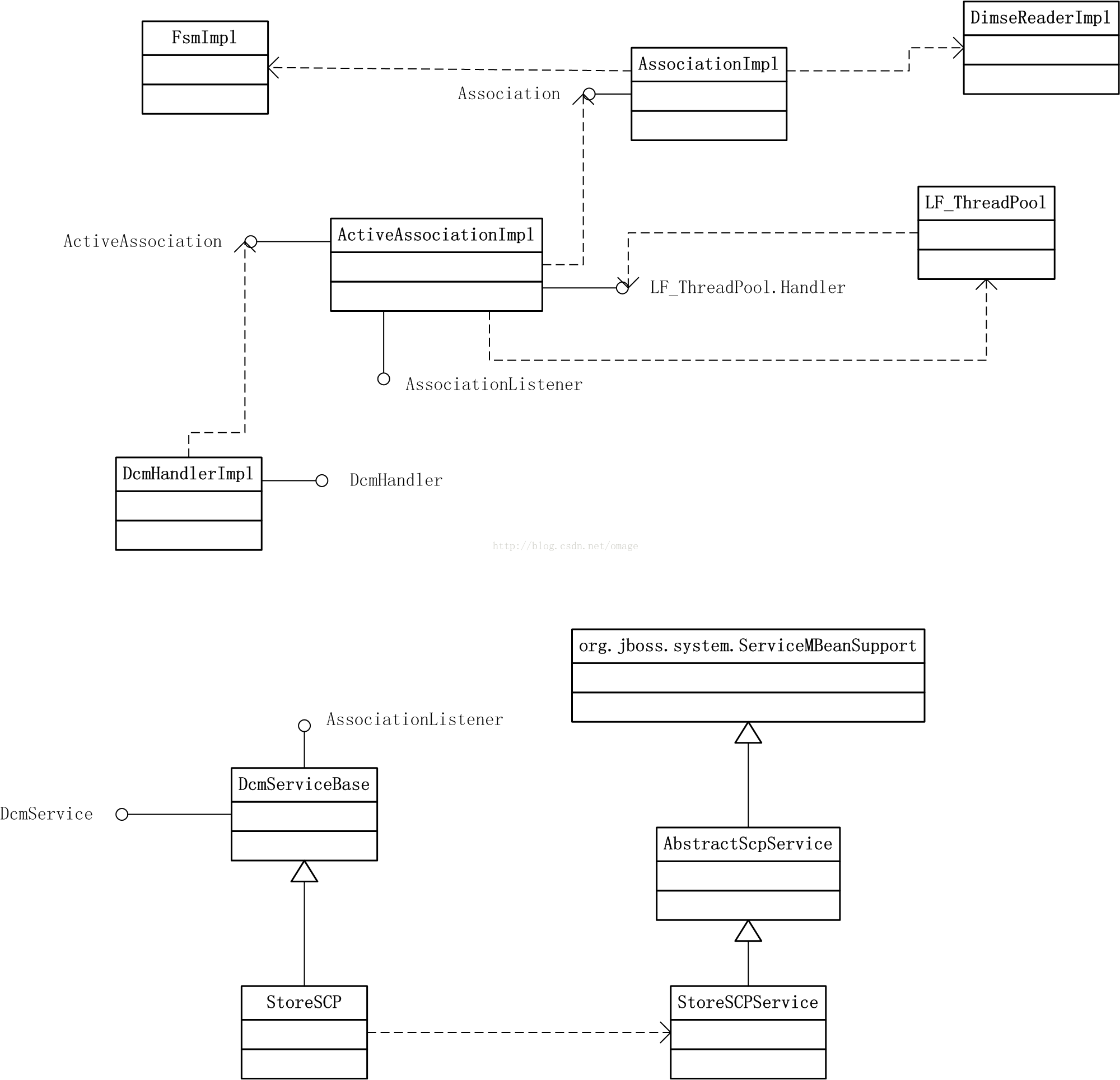

根据类设计图可以更加直观的理解类之间的关系



整理的比较随意，请各位看官轻拍砖
