一.Tomcat组成

所谓的基于Java的Web无非就是Java代码，JSP页面，js，css等资源的集合。他们运行在一些容器中，从而形成了我们所说的Web应用。这些容器就是Tomcat，JBOSS等。

Tomcat组成：

1. Server：代表整个 servlet 容器。

2. Service：它由一个或者多个Connector组成，以及一个Engine，负责处理所有Connector所获得的客户请求。

3. Connector：一个Connector将在某个指定的端口上监听客户请求，并且将获得的请求交给Engine来处理，从Engine获得获得回应并且返

回给客户。Tomcat有一个典型的Connector，一个直接监听来自browser的http请求，一个监听来自其他WebServer的请求。

比如8080端口和8009端口就是做这两个事。

4. Engine：Engine下可以配置多个虚拟主机Virtual Host，每个虚拟主机都有一个域名，当Engine获得一个请求时，它把该请求匹配到某个

Host上，然后把该请求交给该Host来处理，Engine有一个默认虚拟主机，当请求无法匹配到任何一个Host上的时候，将交给该Host来

处理。

5. Host：代表一个虚拟主机，每个虚拟主机和某个网络域名Domain Name相匹配，每个虚拟主机下可以部署一个或者多个WebApp，每个

WebApp对应一个Context，每个Context都有一个Context Path，当Host获得一个请求时，将把该请求匹配到某个Context上，然后

把该请求交给该Context来处理。

6. Context：一个Context 对应于一个Web Application，一个Web Application 由一个或者多个Servlet组成，Context在创建的时候将根据

配置文件 $CATALINA_HOME/conf/web.xml和$WEBAPP_HOME/WEB-INF/web.xml载入Servlet类。

如果找到，则执行该类，获得请求的回应，并且返回。

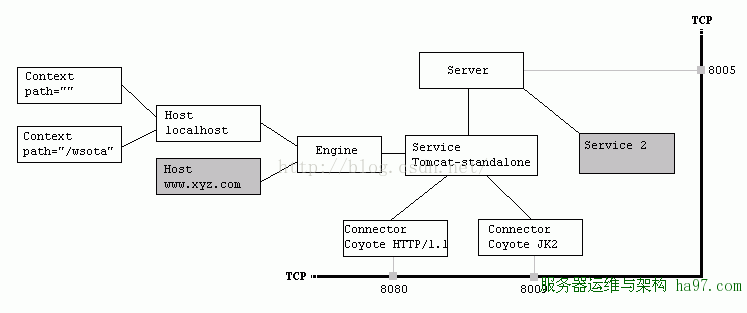

整体结构图：

二. 配置文件 $CATALINA_HOME/conf/server.xml 文件说明

该文件描述了如何启动Tomcat Server






      <!-- 启动Server 在端口8005处等待关闭命令 如果接受到"SHUTDOWN"字符串则关闭服务器 -->


      <Server port="8005" shutdown="SHUTDOWN" debug="0">


      ......


      <!-- Tomcat的Standalone Service Service是一组Connector的集合 它们共用一个Engine来处理所有Connector收到的请求 -->


      <Service name="Tomcat-Standalone">


      <!-- Coyote HTTP/1.1 Connector className : 该Connector的实现类是org.apache.coyote.tomcat4.CoyoteConnector port :


      在端口号8080处侦听来自客户browser的HTTP1.1请求


      minProcessors : 该Connector先创建5个线程等待客户请求，每个请求由一个线程负责


      maxProcessors : 当现有的线程不够服务客户请求时，若线程总数不足75个，则创建新线程来处理请求


      acceptCount : 当现有线程已经达到最大数75时，为客户请求排队 当队列中请求数超过100时，后来的请求返回Connection refused错误


      redirectport : 当客户请求是https时，把该请求转发到端口8443去 其它属性略 -->


      <Connector className="org.apache.coyote.tomcat4.CoyoteConnector"


       port="8080"


       minProcessors="5" maxProcessors="75" acceptCount="100"


       enableLookups="true"


       redirectPort="8443"


       debug="0"


       connectionTimeout="20000"


       useURIValidationHack="false"


       disableUploadTimeout="true" />








      <!-- Engine用来处理Connector收到的Http请求 它将匹配请求和自己的虚拟主机，


      并把请求转交给对应的Host来处理默认虚拟主机是localhost -->


      <Engine name="Standalone" defaultHost="localhost" debug="0">


      <!-- 虚拟主机localhost appBase : 该虚拟主机的根目录是webapps/ 它将匹配请求和


      自己的Context的路径，并把请求转交给对应的Context来处理 -->


      <Host name="localhost" debug="0" appBase="webapps" unpackWARs="true" autoDeploy="true">


      <!-- Context，对应于一个Web App path : 该Context的路径名是""，故该Context是该Host的


      默认Context docBase : 该Context的根目录是webapps/mycontext/ -->


      <Context path="" docBase="mycontext" debug="0"/>


      <!-- 另外一个Context，路径名是/wsota -->


      <Context path="/wsota" docBase="wsotaProject" debug="0"/>


      </Host>


      </Engine>


      </Service>


      </Server>

三. Context的部署配置文件web.xml的说明

一个Context对应一个Web App，每个Web App 是由一个或者多个Servlet组成，当一个Web App被初始化的时候，它将用自己的ClassLoader对象载入 "部署配置文件web.xml"中的定义的每个servlet类，它首先载入在$CATALINA_HOME/conf/web.xml中部署的servlet类，然后载入在自己的Web App根目录下的WEB-INF/web.xml中部署的servlet类。

web.xml文件有两个部分：Servlet类定义和servlet映射定义，每个被载入的Servlet类都有一个名字，且被填入该Context的映射表中，和某种URL PATTERN 对应，当该Context获得请求的时候，将查询mapping table。找到被请求的servlet，并执行以获得请求回应。




       <web-app>


       <!-- 概述： 该文件是所有的WEB APP共用的部署配置文件， 每当一个WEB APP


       被DEPLOY，该文件都将先被处理，然后才是WEB APP自己的/WEB-INF/web.xml -->


       <!-- +-------------------------+ -->


       <!-- | servlet类定义部分 | -->


       <!-- +-------------------------+ -->


       <!-- DefaultServlet


       当用户的HTTP请求无法匹配任何一个servlet的时候，该servlet被执行


       URL PATTERN MAPPING : / -->


       <servlet>


       <servlet-name>default</servlet-name>


       <servlet-class>


       org.apache.catalina.servlets.DefaultServlet


       </servlet-class>


       <init-param>


          <param-name>debug</param-name>


          <param-value>0</param-value>


       </init-param>


       <init-param>


          <param-name>listings</param-name>


          <param-value>true</param-value>


       </init-param>


       <load-on-startup>1</load-on-startup>


       </servlet>


       <!-- InvokerServlet


       处理一个WEB APP中的匿名servlet 当一个servlet被编写并编译放入


       /WEB-INF/classes/中，却没有在/WEB-INF/web.xml中定义的时候


       该servlet被调用，把匿名servlet映射成/servlet/ClassName的形式


       URL PATTERN MAPPING : /servlet/* -->


       <servlet>


          <servlet-name>invoker</servlet-name>


          <servlet-class>org.apache.catalina.servlets.InvokerServlet </servlet-class>


          <init-param>


            <param-name>debug</param-name>


            <param-value>0</param-value>


          </init-param>


          <load-on-startup>2</load-on-startup>


       </servlet>


       <!-- JspServlet


       当请求的是一个JSP页面的时候（*.jsp）该servlet被调用


       它是一个JSP编译器，将请求的JSP页面编译成为servlet再执行


       URL PATTERN MAPPING : *.jsp -->


       <servlet>


         <servlet-name>jsp</servlet-name>


         <servlet-class>org.apache.jasper.servlet.JspServlet</servlet-class>


         <init-param>


            <param-name>logVerbosityLevel</param-name>


            <param-value>WARNING</param-value>


         </init-param>


        <load-on-startup>3</load-on-startup>


       </servlet>


       <!-- +---------------------------+ -->


       <!-- | servlet映射定义部分 | -->


       <!-- +---------------------------+ -->


       <servlet-mapping>


         <servlet-name>default</servlet-name>


         <url-pattern>/</url-pattern>


       </servlet-mapping>


       <servlet-mapping>


          <servlet-name>invoker</servlet-name>


          <url-pattern>/servlet/*</url-pattern>


       </servlet-mapping>


       <servlet-mapping>


         <servlet-name>jsp</servlet-name>


         <url-pattern>*.jsp</url-pattern>


       </servlet-mapping>


       <!-- +------------------------+ -->


       <!-- | 其它部分，略去先 | -->


       <!-- +------------------------+ -->


       ... ... ... ...


       </web-app>

四. Tomcat Server处理一个http请求的过程

假设来自客户的请求为：

http://localhost:8080/wsota/wsota_index.jsp

1) 请求被发送到本机端口8080，被在那里侦听的Coyote HTTP/1.1 Connector获得
2) Connector把该请求交给它所在的Service的Engine来处理，并等待来自Engine的回应
3) Engine获得请求localhost/wsota/wsota_index.jsp，匹配它所拥有的所有虚拟主机Host
4) Engine匹配到名为localhost的Host（即使匹配不到也把请求交给该Host处理，因为该Host被定义为该Engine的默认主机）
5) localhost Host获得请求/wsota/wsota_index.jsp，匹配它所拥有的所有Context
6) Host匹配到路径为/wsota的Context（如果匹配不到就把该请求交给路径名为”"的Context去处理）
7) path=”/wsota”的Context获得请求/wsota_index.jsp，在它的mapping table中寻找对应的servlet
8) Context匹配到URL PATTERN为*.jsp的servlet，对应于JspServlet类
9) 构造HttpServletRequest对象和HttpServletResponse对象，作为参数调用JspServlet的doGet或doPost方法
10)Context把执行完了之后的HttpServletResponse对象返回给Host
11)Host把HttpServletResponse对象返回给Engine
12)Engine把HttpServletResponse对象返回给Connector
13)Connector把HttpServletResponse对象返回给客户browser
