tomcat原理解析(二)：整体架构

一 整体结构

前面tomcat实现原理(一)里面描述了整个tomcat接受一个http请求的简单处理，这里面我们讲下整个tomcat的架构，以便对整体结构有宏观的了解。tomat里面由很多个容器结合在一起，主要有server,service,context,host,engine,wrapper,connector这7个容器来组装。当然了tomcat里面还有其它容器这里就不一一列举，因为我只看重点的。这7个容器存着父子关系，即可以通过当前容器找自己的父容器和自己的子容器。说到这我画了一个简单的结构图，让这种关系更加直观。如下：

根据图可以看出server是最外层的一个容器，它里面可以包含了Service容器，Service容器里面又包含了Connector和Engine，Engine容器里面又包含了Host，Host容器包含Context，Context容器包含Wrapper容器。就好比一个人有最外层的躯体，躯体里面有心脏，肺，胃，肾脏等等很多个个功能器件。

二 组件描述

       这里主要通过tomcat的源码来分析这7个容器是通过什么样的机制来组织在一起的，相互的包含的关系怎么处理。

      1.server组件

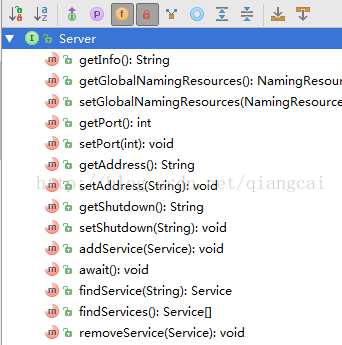

      server就像一个架子，很多其它子容器都装配在这个架子上。同时这个容器又暴露了一些入口对外提供服务。比如初始化服务，启动服务，停止服务等。源码中的server是一个接口，如下图:

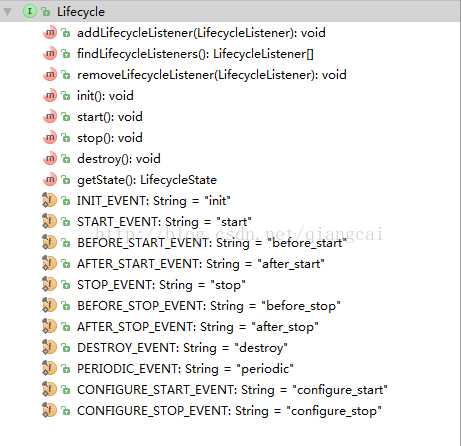

查看Server接口类它还继承着Lifecycle接口，详情如下图：

Lifecycle接口控制着各个组件的生命周期，比如接口中的抽象方法init()初始化,start()启动,stop()停止,destory()销毁。 Server的标准实现类为StandardServer,细读StandardServer里面的接口addService,findServices的实现代码，可以看出这Service和 Server有着关联，Server可以有多个Service以数组的形式保存在其中。

public void addService(Service service) {

        service.setServer(this);

        synchronized (services) {
            Service results[] = new Service[services.length + 1];
            System.arraycopy(services, 0, results, 0, services.length);
            results[services.length] = service;
            services = results;

            if (getState().isAvailable()) {
                try {
                    service.start();
                } catch (LifecycleException e) {
                    // Ignore
                }
            }

            // Report this property change to interested listeners
            support.firePropertyChange("service", null, service);
        }

    }

1.将设置进来的Service 对象设置父组件为Server

2.重新构建了一个Service数组，然后将老的Service拷贝到新的数组中，同时追加新的Service组件

3.根据当前组件的生命状态，判断新加入的组件是否需要启动

    2.Service组件

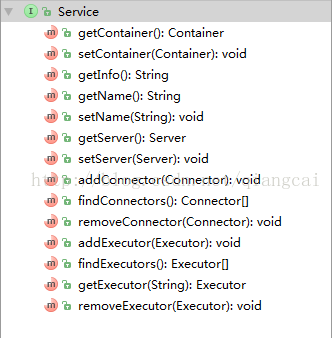

        service接口它也继承Lifecycle接口。 前面说过了service组件的父组件是server组件，结构如下图：

它的标准实现是StandardService类，查看接口抽象方法addConnector的具体实现可以看出通过它可以给service容器添加connector容器，这里的connector就主要负责接收浏览器客户端发过来的http请求，仔细看里面的源码可以发现它接到请求时生成了一个socket对象，并将这个socket对象放入了一个线程中，同时线程会存入一个线程池来处理这次响应，并根据请求的详情信息来定位响应资源，响应的资源通过Engine容器给出。它就像浏览器和 Engine容器的桥梁，具体如何响应请求的会通过后面的章节来细说。先看是怎么将connector容器绑定到service中。 如下面代码：

public void addConnector(Connector connector) {
        synchronized (connectors) {
            connector.setService(this);
            Connector results[] = new Connector[connectors.length + 1];
            System.arraycopy(connectors, 0, results, 0, connectors.length);
