单片机电子电路中常用的负压产生电路

下图是一个非常简单的负压产生电路，所使用原件少。使用的时候，只需要提供一个1KHz左右的方波就可以了，但是这个电路的带负载能力很弱。

分析如下：

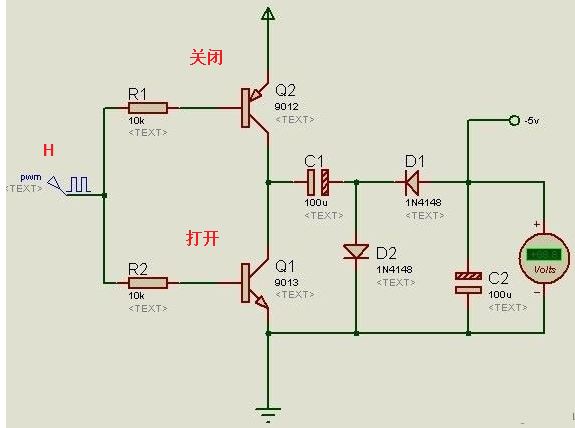

当PWM为低电平时，Q2打开，Q1关闭，VCC通过Q2给C1充电，充电回路是VCC-Q2-C1-D2-GND。C1上左正右负。

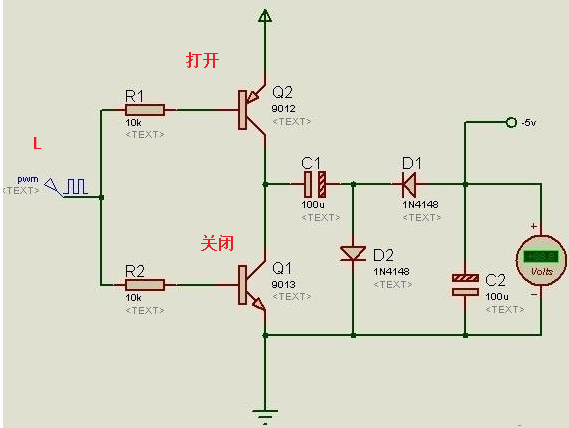

当PWM为低电平时，Q2关闭，Q1打开，C1开始放电，放电回路是C1-C2-D1，这实际上也是对C2进行充电的过程。C2充好电后，下正上负，如果VCC的电势为5点几伏，就可以输出-5V的电压了。
